1. 管(guan)道(dao)、管(guan)道(dao)附件、支承(cheng)固(gu)定(ding)件和(he)支承(cheng)結構附件,應根(gen)據管(guan)道(dao)敷設形式(shi)、所處環境和(he)運行條件,按可能同時出現的(de)永久載(zai)荷、可變(bian)載(zai)荷和(he)偶然載(zai)荷的(de)組合后進(jin)行設計(ji)。

具體(ti)荷載種類參見《管(guan)道應(ying)力分(fen)析與(yu)工(gong)程應(ying)用》一書詳述。


 2. 輸油管道(dao)設(she)計(ji)壓力應符合下列規定(ding):


  ①. 任何(he)一(yi)處(chu)(chu)管道(dao)及管道(dao)附件的(de)(de)設(she)計(ji)(ji)(ji)內壓力不(bu)應小于該處(chu)(chu)的(de)(de)最高(gao)(gao)穩態操作壓力,且不(bu)應小于管內流(liu)體處(chu)(chu)于靜(jing)止狀態下該處(chu)(chu)的(de)(de)靜(jing)水(shui)壓力。當設(she)置(zhi)反輸流(liu)程時,輸油管道(dao)設(she)計(ji)(ji)(ji)壓力不(bu)應小于任何(he)一(yi)處(chu)(chu)的(de)(de)設(she)計(ji)(ji)(ji)內壓力的(de)(de)較高(gao)(gao)者;


  ②. 輸(shu)送流體(ti)的管道(dao)及管道(dao)附(fu)件(jian),應能(neng)承受(shou)作用在其(qi)上的外壓與內壓之(zhi)間最大壓差。


 3. 輸(shu)油(you)管道的設計(ji)(ji)溫度(du),當加(jia)熱輸(shu)送時(shi)應為被輸(shu)送流(liu)(liu)體(ti)的最(zui)高(gao)(gao)溫度(du);當不加(jia)熱輸(shu)送時(shi),應根(gen)據(ju)環境條件確定(ding)流(liu)(liu)體(ti)的最(zui)高(gao)(gao)或最(zui)低設計(ji)(ji)溫度(du)。


  設(she)計(ji)溫(wen)(wen)度(du)(du)(du)是用于設(she)備或管道(dao)機械設(she)計(ji)的溫(wen)(wen)度(du)(du)(du),由(you)最高設(she)計(ji)溫(wen)(wen)度(du)(du)(du)和最低設(she)計(ji)溫(wen)(wen)度(du)(du)(du)組成。設(she)計(ji)溫(wen)(wen)度(du)(du)(du)應結(jie)合管道(dao)內(nei)介質溫(wen)(wen)度(du)(du)(du)、管道(dao)運(yun)行條(tiao)件和環(huan)境溫(wen)(wen)度(du)(du)(du)綜(zong)合確定。


 4. 輸油管(guan)道的設計(ji)(ji)應(ying)(ying)作水擊分(fen)析,并應(ying)(ying)根據分(fen)析結果設置(zhi)相(xiang)應(ying)(ying)的控制和保(bao)護設備。在(zai)正常操(cao)作條(tiao)件下,由于水擊和其(qi)他因素造成(cheng)的瞬間最(zui)大壓(ya)力值,在(zai)管(guan)道系統(tong)中的任何一點都不得超過輸油管(guan)道設計(ji)(ji)內壓(ya)力的1.1倍(bei)。


 5. 輸(shu)油管(guan)道直管(guan)段的(de)許用應力應符合下列規定:

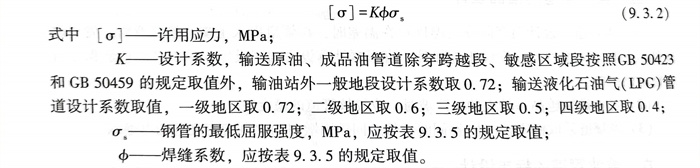

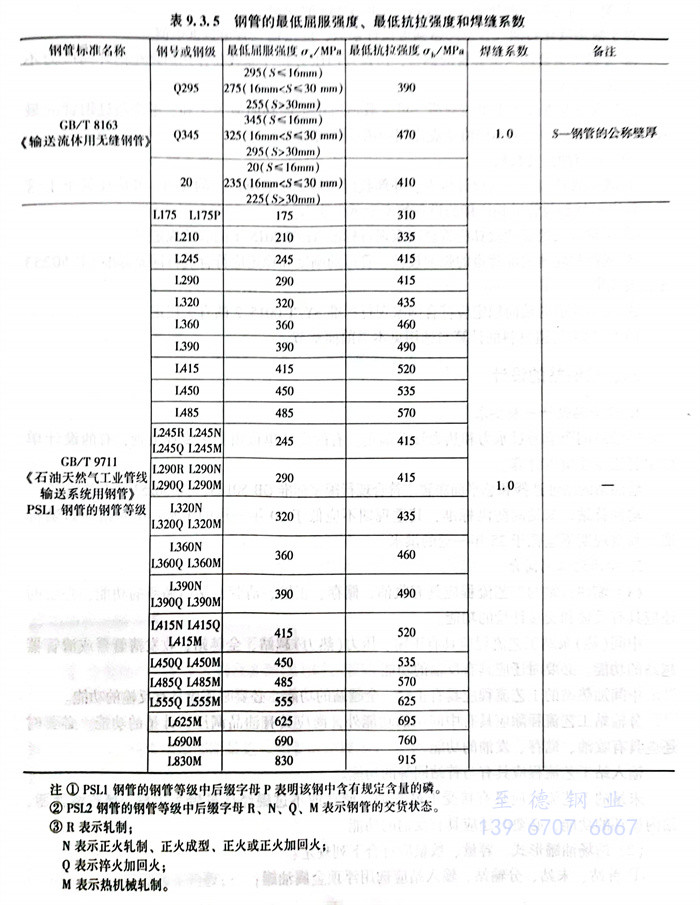

  ①. 線(xian)路段管道的許用(yong)應力(li)應按(an)式(shi)(9.3.2)計算:


式 2.jpg


  ②. 輸油站內管道的許用(yong)應力應按(an)GB 50253或GB 150或ASME B31.3的規(gui)定選取。


  ③. 對(dui)于舊鋼管,如有出廠(chang)證明及制造標準資料,經材料性能檢驗及試(shi)壓合(he)格后,可按式(shi)(9.3.2)計(ji)算許用應力。


  ④. 對于為了(le)達到規定的最低(di)屈服強度要求而(er)進行過冷(leng)加工(控軋(ya)、冷(leng)擴),并在其后加熱(re)至大(da)于或等(deng)于300℃(焊(han)接除外)的鋼管,其許用應(ying)力應(ying)按式9.3.2計算值的75%取值。


  ⑤. 鋼管(guan)的(de)許用剪應力不(bu)應超過其(qi)最低屈服強度的(de)45%;支承外(wai)載荷作用下的(de)許用應力(端面承壓(ya))不(bu)應超過其(qi)最低屈服強度的(de)90%。


  ⑥. 管(guan)道結(jie)構支(zhi)承固定件(jian)、結(jie)構附件(jian)和約束件(jian)所用(yong)鋼材的許(xu)用(yong)拉應力(li)和壓應力(li)不應超(chao)過其最低屈(qu)服(fu)強(qiang)度的60%;許(xu)用(yong)剪(jian)應力(li)不應超(chao)過其最低屈(qu)服(fu)強(qiang)度的45%;支(zhi)承應力(li)(端面承壓)不應超(chao)過其最低屈(qu)服(fu)強(qiang)度的90%。




 7. 管(guan)道及管(guan)件強度驗算的(de)應力限用值應符合下列規定:


  ①. 根據(ju)設計(ji)內(nei)壓(ya)力計(ji)算出的應(ying)力值不應(ying)超過(guo)鋼(gang)管的許用應(ying)力;


  ②. 對于輸送加熱油品的(de)管(guan)道(dao),當(dang)管(guan)道(dao)軸向受約束時,其(qi)當(dang)量應(ying)力(li)不(bu)得(de)超(chao)過鋼管(guan)最低屈(qu)服強度的(de)90%;當(dang)管(guan)道(dao)軸向不(bu)受約束時,熱脹當(dang)量應(ying)力(li)不(bu)得(de)超(chao)過鋼管(guan)的(de)許用應(ying)力(li);


  ③. 架空結構(gou)構(gou)件的強度(du)驗算應(ying)符合GB50459的規定。


   對(dui)于液態(tai)液化石油(you)氣管(guan)道(dao)跨(kua)越強(qiang)度設計(ji)系數(shu),應(ying)按輸氣管(guan)道(dao)數(shu)據取值(zhi)。


  ④. 穿越等級(ji)公路未加(jia)套管(guan)的(de)鋼(gang)管(guan),由設計內壓力(li)和外(wai)部載(zai)荷(he)作(zuo)用(yong)所產生的(de)環(huan)向應力(li)不得超過鋼(gang)管(guan)的(de)許用(yong)應力(li);


 8. 管(guan)道及(ji)管(guan)件由于永久載(zai)(zai)(zai)荷、可變載(zai)(zai)(zai)荷所產(chan)生的(de)(de)軸向應(ying)力之和,不應(ying)超過(guo)鋼管(guan)的(de)(de)最低屈服強度(du)的(de)(de)80%,但不應(ying)將(jiang)地震作(zuo)用和風載(zai)(zai)(zai)荷同時計入。


 9. 管道的強度校核


  ①. 輸油管道(dao)(dao)應計(ji)算由設(she)計(ji)壓力(li)、外部(bu)載荷(he)和熱脹冷縮所產生的應力(li),并應使其小于管道(dao)(dao)、管道(dao)(dao)附件和與管道(dao)(dao)相連接(jie)的設(she)備(bei)的安全承(cheng)受能力(li)。


  ②. 穿(chuan)越管段的(de)強(qiang)度驗算應符合國家現行標準SY/T 0015.1的(de)有關規定。


  ③. 地(di)(di)面和埋地(di)(di)輸油(you)管(guan)(guan)道的(de)(de)強度校(xiao)核、管(guan)(guan)道的(de)(de)剛度和穩定應符合現行國家標準GB 50253的(de)(de)有關規定。


  ④. 地面管道的軸(zhou)向穩定應符合國家現行標準SY/T 0015.2的有關規(gui)定。


 10. 輸油(you)管道材料的計算與選用見本(ben)書前面章節(jie)。
