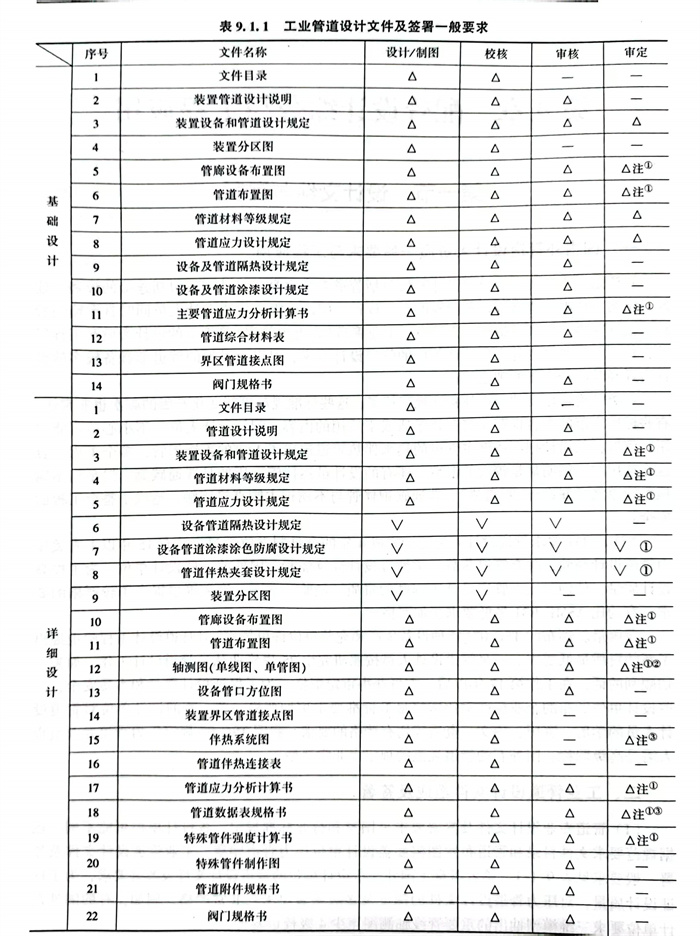

管(guan)道(dao)專(zhuan)業(ye)設(she)(she)計文(wen)件(jian)(jian)及(ji)(ji)簽(qian)(qian)署(shu)(shu)要求(qiu)見國家(jia)和(he)行(xing)業(ye)標準規(gui)定，各(ge)設(she)(she)計單位可能不(bu)同。根據規(gui)范要求(qiu)文(wen)件(jian)(jian)目錄和(he)管(guan)道(dao)布置圖(tu)需(xu)要蓋(gai)設(she)(she)計單位壓(ya)力(li)管(guan)道(dao)印章。工(gong)業(ye)管(guan)道(dao)設(she)(she)計文(wen)件(jian)(jian)及(ji)(ji)簽(qian)(qian)署(shu)(shu)一(yi)般要求(qiu)見表9.1.1。浙(zhe)江至(zhi)德鋼業(ye)有(you)限公司技(ji)術人員考察(cha)了(le)國外(wai)一(yi)些(xie)設(she)(she)計單位的(de)管(guan)道(dao)設(she)(she)計文(wen)件(jian)(jian)及(ji)(ji)簽(qian)(qian)署(shu)(shu)要求(qiu)，為(wei)了(le)保(bao)證(zheng)設(she)(she)計質(zhi)量(liang)，對壓(ya)力(li)管(guan)道(dao)設(she)(she)計文(wen)件(jian)(jian)的(de)深度及(ji)(ji)多(duo)級簽(qian)(qian)署(shu)(shu)要求(qiu)均非常嚴格(ge)，例如，有(you)的(de)國外(wai)設(she)(she)計單位要求(qiu)三維模型(xing)抽出的(de)重(zhong)要管(guan)線(xian)軸測圖(tu)至(zhi)少4級校審簽(qian)(qian)署(shu)(shu)。

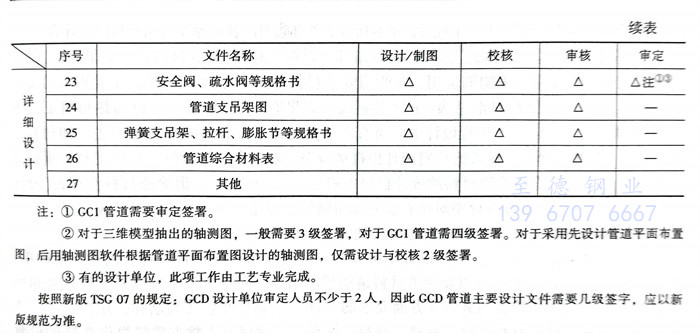

     注(zhu)：①. GC1管道需要審定簽署(shu)。

        ②. 對于三(san)維(wei)模型抽出的軸測(ce)圖(tu)，一般需(xu)(xu)要(yao)3級簽署(shu)，對于GC1管(guan)道需(xu)(xu)四(si)級簽署(shu)。對于采用先設(she)(she)計(ji)管(guan)道平(ping)(ping)面布置圖(tu)，后用軸測(ce)圖(tu)軟件根據(ju)管(guan)道平(ping)(ping)面布置圖(tu)設(she)(she)計(ji)的軸測(ce)圖(tu)，僅需(xu)(xu)設(she)(she)計(ji)與校核2級簽署(shu)。

       ③. 有的(de)設(she)計單位，此(ci)項工(gong)作(zuo)由工(gong)藝專業完成。

  按照(zhao)新版TSG 07的規定：GCD設計(ji)單位審定人(ren)(ren)員不少于2人(ren)(ren)，因此GCD管道主要設計(ji)文(wen)件需要幾級簽字，應以新版規范(fan)為準。

管道器(qi)材(cai)選(xuan)用有關設計文件：

 ①. 管(guan)道材料設(she)計說明

   包含管(guan)道(dao)材(cai)料(liao)施工、隔熱施工、涂漆施工說明。應(ying)滿足整個工程(cheng)中(zhong)所能(neng)涉及的管(guan)道(dao)材(cai)料(liao)的標準、規(gui)(gui)范、單位、材(cai)料(liao)、標記(ji)、試驗、檢驗等條款(kuan)，對常用(yong)管(guan)子(zi)、管(guan)件、閥(fa)門、法蘭、墊片(pian)、螺栓、螺柱（母）的尺寸及公(gong)差(cha)進行選擇并做出規(gui)(gui)定

 ②. 管(guan)道材料等級規定(ding)

   管(guan)道(dao)(dao)材(cai)(cai)(cai)(cai)料等(deng)級(ji)規(gui)定（包括管(guan)道(dao)(dao)材(cai)(cai)(cai)(cai)料等(deng)級(ji)索(suo)引、管(guan)道(dao)(dao)材(cai)(cai)(cai)(cai)料等(deng)級(ji)表、管(guan)道(dao)(dao)壁厚(hou)表，管(guan)道(dao)(dao)分支管(guan)連接(jie)表，管(guan)道(dao)(dao)與儀表材(cai)(cai)(cai)(cai)料分界規(gui)定）。

   管道(dao)材料(liao)等(deng)(deng)級(ji)索(suo)引：一(yi)般應包括管道(dao)等(deng)(deng)級(ji)、適用介質、使(shi)用溫度范圍、法蘭壓力等(deng)(deng)級(ji)、基本(ben)材料(liao)和腐(fu)蝕裕量等(deng)(deng)內容。在基礎工程設(she)計階段，可供(gong)工藝系(xi)統、儀表和設(she)備等(deng)(deng)專業使(shi)用。

   管(guan)(guan)(guan)道(dao)(dao)材(cai)料等(deng)級(ji)表：針(zhen)對(dui)某個管(guan)(guan)(guan)道(dao)(dao)等(deng)級(ji)，所使(shi)用的全部管(guan)(guan)(guan)道(dao)(dao)組成件包括管(guan)(guan)(guan)子、管(guan)(guan)(guan)件、閥(fa)門、法蘭、墊片及螺(luo)栓（母）以及其(qi)他附件所使(shi)用的標準、材(cai)料、尺寸、型號等(deng)作出(chu)規定(ding)。

   管道壁(bi)厚(hou)表：針(zhen)對具體等級，將(jiang)工(gong)程中所使(shi)用的各種等級管徑的管道壁(bi)厚(hou)進行(xing)規定并列出表格。

   管道支(zhi)管連接表：針(zhen)對每個具體等級，對從(cong)主管上引(yin)出支(zhi)管所采用的根部連接形式進行規定(ding)。

   管(guan)道(dao)(dao)與(yu)儀表材料分界規(gui)定：將管(guan)道(dao)(dao)上的(de)儀表測量元件按儀表種類、管(guan)道(dao)(dao)的(de)等級對管(guan)道(dao)(dao)和儀表專業進行“元件”歸屬(shu)分工，以保證管(guan)道(dao)(dao)和儀表各自使用元件的(de)不(bu)錯、不(bu)漏，相互匹(pi)配。

 ③. 隔熱設(she)計(ji)規定

  對隔熱(re)等(deng)級、隔熱(re)材料(liao)、隔熱(re)厚(hou)度(du)、隔熱(re)結構的(de)要求做具體的(de)規定。

 ④. 防腐與涂漆設計規定

   對防(fang)腐等(deng)級、防(fang)腐材(cai)(cai)料、防(fang)腐要(yao)求和涂漆(qi)涂色的(de)要(yao)求做具體的(de)規(gui)定。鋼(gang)材(cai)(cai)表面(mian)原始(shi)銹(xiu)蝕(shi)等(deng)級，鋼(gang)材(cai)(cai)表面(mian)處理，表面(mian)除銹(xiu)質量等(deng)級。設備、管道及(ji)鋼(gang)結構的(de)表面(mian)色及(ji)標(biao)志。埋地設備及(ji)管道的(de)涂漆(qi)外防(fang)腐。

⑤. 管道隔熱材(cai)料匯總(zong)表

   工程(cheng)設計中對(dui)所有(you)需隔(ge)熱的(de)(de)管道隔(ge)熱所用的(de)(de)主、輔材料的(de)(de)統(tong)計表(biao)。

⑥. 管道(dao)涂漆材料匯(hui)總表

   工程設(she)計中對所(suo)有需外部(bu)防腐的(de)(de)管(guan)道涂漆所(suo)用(yong)材料的(de)(de)統(tong)計表。

 ⑦. 管道綜合材(cai)料匯總表(biao)

  包括：a. 管道(dao)(dao)綜合(he)材(cai)(cai)(cai)料(liao)匯總(zong)表（分(fen)區(qu)材(cai)(cai)(cai)料(liao)表，如果(guo)有）。供管道(dao)(dao)材(cai)(cai)(cai)料(liao)控制專業和用戶采購(gou)詢(xun)價用，按管道(dao)(dao)安裝材(cai)(cai)(cai)料(liao)分(fen)類、分(fen)區(qu)、并有設計量(liang)和采購(gou)量(liang)的匯總(zong)材(cai)(cai)(cai)料(liao)表。

            b. 管(guan)架材料(liao)匯(hui)總(zong)表（分區(qu)材料(liao)表，如(ru)果有）。

          c.設(she)備、管道(dao)隔(ge)(ge)熱(re)(re)材(cai)(cai)(cai)料(liao)匯總表(biao)（分區材(cai)(cai)(cai)料(liao)表(biao)，如果有）。工(gong)(gong)程設(she)計(ji)(ji)(ji)中(zhong)對所(suo)有需(xu)隔(ge)(ge)熱(re)(re)的(de)(de)(de)設(she)備、管道(dao)隔(ge)(ge)熱(re)(re)所(suo)用的(de)(de)(de)主、輔材(cai)(cai)(cai)料(liao)的(de)(de)(de)統(tong)(tong)計(ji)(ji)(ji)表(biao)。（有的(de)(de)(de)工(gong)(gong)程公司設(she)備的(de)(de)(de)材(cai)(cai)(cai)料(liao)統(tong)(tong)計(ji)(ji)(ji)由機械設(she)備專業(ye)負責(ze)統(tong)(tong)計(ji)(ji)(ji)數量(liang)，然(ran)后(hou)把材(cai)(cai)(cai)料(liao)量(liang)提交(jiao)給管道(dao)專業(ye)匯總。設(she)備涂漆材(cai)(cai)(cai)料(liao)的(de)(de)(de)統(tong)(tong)計(ji)(ji)(ji)程序也相同）。

         d.設(she)備、管(guan)道涂漆材料(liao)匯總表（分區材料(liao)表，如(ru)果(guo)有）。工程設(she)計中對(dui)所有需外部防(fang)腐的管(guan)道涂漆所用材料(liao)的統計表。

 ⑧. 非標(biao)管件(jian)圖

   工程設(she)計中(zhong)管道所用到(dao)的非標(biao)管件的制(zhi)造(zao)、檢(jian)驗的設(she)計圖。

 ⑨. 管道材料請(qing)購文件

   工(gong)程設(she)計中編寫的一套用于采購(gou)(gou)(gou)的設(she)計文(wen)件，包(bao)括：請購(gou)(gou)(gou)單、圖(tu)紙（如果(guo)有(you)）、設(she)計數據表(biao)以及管道材料請購(gou)(gou)(gou)說明書(shu)等。對于本工(gong)程采用的工(gong)程標準(zhun)和(he)所(suo)采購(gou)(gou)(gou)的材料在制造、檢(jian)驗和(he)試驗等方面要求的文(wen)件。

   a. 請購單：工(gong)程名(ming)稱、用戶名(ming)稱、請購單號、工(gong)程代號、材料名(ming)稱、規格、材料、標準、數(shu)量以(yi)及供貨方(fang)需要提(ti)供文件的份數(shu)等買方(fang)的具體(ti)要求。

   b. 設計數據(ju)表：對所采購材料更具體的要求，如疏水閥數據(ju)表、特殊管件數據(ju)表。

   c. 請購說明(ming)書：概述、圖(tu)紙(zhi)和數(shu)據、采購技術要求、試(shi)驗和檢(jian)驗、標記等。
