管道等(deng)級(ji)劃分需(xu)遵循工藝流程(cheng)圖上所標(biao)示的不同等(deng)級(ji)分界線(xian)。一般(ban)有以(yi)下要(yao)求:
一、高(gao)低壓系統(tong)連接的管道壓力等級

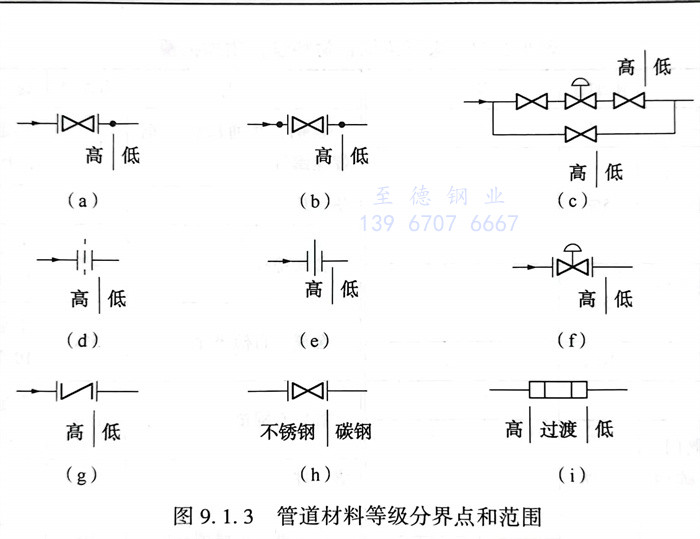

(1)當一根管(guan)子與另一根材質或(huo)壓(ya)(ya)力(li)不同的管(guan)子相連接時,連接兩根管(guan)道的閥門或(huo)法(fa)蘭按其中較高(gao)等級規格的管(guan)子材質或(huo)壓(ya)(ya)力(li)等級選用。見圖(tu)9.1.3(a)。
(2)當輸(shu)送(song)(song)兩種不同(tong)壓力-溫(wen)度參(can)數的(de)流體(ti)連接(jie)在一起(qi)時,分割兩種流體(ti)的(de)閥門的(de)選(xuan)擇(ze),應以(yi)嚴重一端的(de)條(tiao)件(jian)決定。閥門任何一側的(de)管道,應按它所連接(jie)的(de)輸(shu)送(song)(song)條(tiao)件(jian)選(xuan)擇(ze)。
(3)當多(duo)根壓(ya)力(li)、溫度不(bu)同的管道連接到同一組(zu)(zu)成件時。該組(zu)(zu)成件應按壓(ya)力(li)-溫度兩者組(zu)(zu)合最(zui)嚴(yan)重條件下的一組(zu)(zu)溫度-壓(ya)力(li)劃分。
(4)當采(cai)用對焊閥門(men)時,應(ying)選用高等級側的材質(zhi)焊條進行(xing)施焊。見圖9.1.3(b)。
(5)使用調(diao)節(jie)(jie)閥(fa)或減壓閥(fa)后,介質的(de)壓力(li)、溫度發(fa)生變化時,調(diao)節(jie)(jie)閥(fa)后的(de)切斷閥(fa)和旁路閥(fa)應按調(diao)節(jie)(jie)閥(fa)前或減壓閥(fa)前的(de)壓力(li)等級考慮。見圖(tu)9.1.3(c)。
(6)當采(cai)用節(jie)流(liu)閥(fa)(fa)或限流(liu)孔板產生低溫效應時,節(jie)流(liu)閥(fa)(fa)應按低溫閥(fa)(fa)材質考慮,而壓力等(deng)級按節(jie)流(liu)前的壓力選用。見(jian)圖9.1.3(d)、(e)、(f)。
(7)當通過止回(hui)閥后材質(zhi)發生變化時,止回(hui)閥材質(zhi)應選用(yong)高端(duan)材料(liao)。見(jian)圖9.1.3(g)。
(8)當設(she)備(bei)排(pai)放管線至水溝或排(pai)放至大(da)氣時,應以閥門為(wei)界,閥前(qian)為(wei)高等級。
二、在(zai)高溫下不(bu)同(tong)金屬(shu)的焊(han)接連(lian)接和(he)奧氏體不(bu)銹(xiu)鋼與(yu)碳鋼的法蘭連(lian)接
(1)在奧氏體不銹鋼管和碳鋼管之間用法蘭連接時,在碳鋼管一端用奧氏體不銹鋼法蘭,由不銹(xiu)鋼法蘭與碳鋼管焊接。見圖9.1.3(h)。
(2)當設備(bei)為(wei)反應器使用不銹鋼或(huo)高(gao)合(he)(he)(he)金鋼,而管(guan)(guan)(guan)(guan)道(dao)為(wei)另一種合(he)(he)(he)金或(huo)碳鋼時,應設計一段過渡(du)短管(guan)(guan)(guan)(guan),該(gai)過渡(du)短管(guan)(guan)(guan)(guan)含有(you)的合(he)(he)(he)金分別出現在(zai)短管(guan)(guan)(guan)(guan)兩(liang)端(duan)或(huo)介于兩(liang)種材(cai)質之間(jian)。在(zai)焊接過渡(du)短管(guan)(guan)(guan)(guan)時,選用高(gao)端(duan)的焊條(tiao)。見(jian)圖(tu)9.1.3(i)。
(3)焊接(jie)在管子(zi)、管件上(shang)的組對卡具和管架墊板,其(qi)材(cai)質應(ying)與母材(cai)相(xiang)同。
(4)鋁管道中法蘭用鋼螺栓、螺母緊固時,應設有墊(dian)圈隔離。避免不同(tong)材料引起的電化(hua)學作用而產生腐蝕。
