①. 夾套加(jia)熱(re)(re)系統(tong)應包括蒸汽(或(huo)(huo)熱(re)(re)水(shui)或(huo)(huo)導熱(re)(re)油(you))總(zong)管(guan)、蒸汽(或(huo)(huo)熱(re)(re)水(shui)或(huo)(huo)導熱(re)(re)油(you))進入管(guan)、分(fen)配站、套管(guan)、冷凝水(shui)排(pai)出(chu)管(guan)、收集站、冷凝水(shui)(或(huo)(huo)熱(re)(re)水(shui)或(huo)(huo)導熱(re)(re)油(you))回流(liu)總(zong)管(guan)等(deng)。其設計要求同(tong)伴管(guan)加(jia)熱(re)(re)系統(tong)。


  ②. 每個分配站(zhan)或回收站(zhan)上(shang)所設的加熱(re)介質接(jie)口數應不超過6個,但至少為(wei)3個接(jie)口。


  ③. 每個(ge)(ge)分配站(zhan)或收集站(zhan)上所設的加熱(re)介質管口(kou)數應不超(chao)過(guo)6個(ge)(ge),但至少(shao)為3個(ge)(ge)管口(kou)。



  ④. 應(ying)根據夾套(tao)管結構形式,考慮夾套(tao)管的柔性,并進行必要的柔性分析。


  ⑤. 在(zai)設(she)備布置(zhi)和管道布置(zhi)時,必(bi)須注意夾套管的外徑及(ji)保溫層的條件,便于考慮管間距。


  ⑥. 選用全夾套、部分夾套或(huo)簡易夾套應符合PID要求(qiu)。


  ⑦. 全夾(jia)套(tao)、部分(fen)夾(jia)套(tao)和簡易夾(jia)套(tao)的概念如下。


   a. 全夾(jia)套(tao):除法蘭連接部分以外,所有(you)管道組成件包(bao)括閥門在內均有(you)夾(jia)套(tao)(內管焊縫隱蔽型)。


   b. 部(bu)分(fen)夾(jia)(jia)套:減(jian)少(shao)閥(fa)門的(de)夾(jia)(jia)點(dian)及現(xian)場(chang)焊的(de)對焊口(kou)的(de)夾(jia)(jia)套(內(nei)管焊縫(feng)外露(lu)型(xing))。


   c. 簡易夾(jia)套:僅直管部分(fen)有夾(jia)套,夾(jia)套內不應有焊(han)縫。

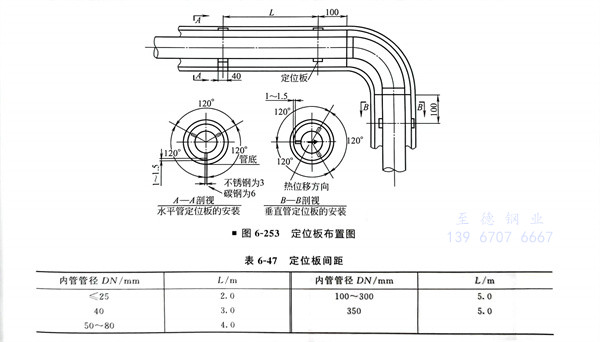

夾套管(guan)內管(guan)采(cai)用定(ding)(ding)(ding)位(wei)板(ban)定(ding)(ding)(ding)位(wei),定(ding)(ding)(ding)位(wei)板(ban)安裝(zhuang)方位(wei)不(bu)應(ying)影(ying)響內管(guan)熱(re)位(wei)移(圖6-253、表(biao)6-47)。
