輸(shu)氣(qi)管道(dao)線路選(xuan)擇(ze)與敷設設計要(yao)求(qiu)主要(yao)有(you)以下幾點:


一、線(xian)路選擇


 1. 線路走向應根據地形(xing)、工程地質(zhi)、沿線主要進氣、供(gong)氣點的地理位置以(yi)及(ji)交通(tong)運輸、動(dong)力等條(tiao)件(jian),經多方案對比后,確定(ding)最優線路。


   宜避(bi)開多(duo)年生經濟作物(wu)區域和重(zhong)要的農(nong)田基本(ben)建設設施。


   大(da)、中型(xing)河流穿(chuan)、跨(kua)越工程(cheng)(cheng)和(he)壓(ya)氣(qi)站位(wei)(wei)置的選擇,應符合線路總(zong)走向(xiang)。局(ju)部走向(xiang)應根據大(da)、中型(xing)穿(chuan)、跨(kua)越工程(cheng)(cheng)和(he)壓(ya)氣(qi)站的位(wei)(wei)置,進行調(diao)整。


   線路必須(xu)避(bi)開重(zhong)要的(de)軍事設(she)施、易燃易爆倉庫、國家(jia)重(zhong)點文(wen)物保護區(qu)。


   線路應(ying)避(bi)開城鎮規劃區、飛機場、鐵路車站、海(hai)(河)港碼頭、國(guo)家級(ji)自然(ran)保(bao)護區等區域。當(dang)受條件限制管(guan)道需要在上述區域內通過時,必須征得主管(guan)部門同意,并采(cai)取安(an)全(quan)保(bao)護措施。


   除管道(dao)(dao)專用(yong)的公路隧道(dao)(dao)、橋梁外(wai),線路嚴禁(jin)通過鐵路或公路的隧道(dao)(dao)、橋梁、鐵路編組站、大型客運站和變電所。


 2. 輸氣管道宜避開不(bu)良工程地(di)質地(di)段(duan)。當避開確(que)有困難時(shi),對下述(shu)地(di)段(duan)應(ying)選擇合適的位置和方(fang)式通(tong)過:


   對規(gui)模不(bu)大的滑坡,經處理(li)后,能保證滑坡體穩定的地段,可選擇適當(dang)部位以跨越方式或淺(qian)埋通過;


   管(guan)道宜避開(kai)泥(ni)石流地段,若(ruo)不(bu)能避開(kai)時應根據實(shi)際地形和(he)地質條件選擇合(he)理的通過方(fang)式;


   對深而窄(zhai)的(de)沖溝(gou),宜(yi)采用跨越通過。對沖溝(gou)淺(qian)而寬,沉積物(wu)較(jiao)穩定的(de)地段、宜(yi)采用埋(mai)設(she)方式通過;


   管道通過海(hai)灘、沙漠地段時,應對(dui)其(qi)穩定性(xing)進行推斷,并采取相應的穩管防護措施(shi);


   在地震動峰值加速度等(deng)于或(huo)大于0.1g的地區,管道宜從斷層位(wei)移較小和較窄的地區通過,并應采取必要的工程(cheng)措(cuo)施;


   管道不(bu)宜敷設在由(you)于發(fa)生地震(zhen)而可能引(yin)起滑坡、山崩、地陷、地裂、泥石流(liu)以及沙土(tu)液化等地段(duan)。



二、地區(qu)等級劃分


  輸(shu)氣管(guan)道通過的地(di)區(qu),應按沿線居民戶數和(或)建筑物的密集程度,劃分為4個地(di)區(qu)等級,并依據地(di)區(qu)等級作出(chu)相(xiang)應的管(guan)道設計。


  沿管道中心線兩(liang)側(ce)各(ge)200m范圍內(nei),任意劃(hua)分長度為2km并能(neng)包括最大聚(ju)居戶數(shu)(shu)的(de)(de)若干地(di)段,按劃(hua)定地(di)段內(nei)的(de)(de)戶數(shu)(shu)劃(hua)分為4個等級。在農村(cun)人口聚(ju)集的(de)(de)村(cun)莊、大院、住宅(zhai)樓,應以(yi)每一獨立戶作(zuo)為一個供人居住的(de)(de)建筑物計算。


  當劃分地(di)區等級邊(bian)界時,邊(bian)界線距最近(jin)一幢建筑物外邊(bian)緣應大于或等于200m。


  在一、二級地(di)區內的學校、醫院以(yi)及其他公(gong)共場所等(deng)人群聚集的地(di)方,應按三級地(di)區選取(qu)設計系(xi)數。


  當一(yi)個地區(qu)的(de)發展規劃,足以改(gai)變該地區(qu)的(de)現有等級時,應按發展規劃劃分地區(qu)等級。


  一級地區:戶(hu)數在15戶(hu)或以下的區段;


  二(er)級(ji)地區(qu):戶數(shu)在(zai)15戶以上、100戶以下的區(qu)段;


  三級(ji)(ji)地區(qu)(qu):戶(hu)數(shu)在(zai)100戶(hu)或以上的區(qu)(qu)段(duan),包(bao)括(kuo)市郊居住區(qu)(qu)、商業區(qu)(qu)、工業區(qu)(qu)、發展(zhan)區(qu)(qu)以及不夠四(si)級(ji)(ji)地區(qu)(qu)條(tiao)件的人口(kou)稠密區(qu)(qu);


  四級地(di)區:系指四層(ceng)及(ji)四層(ceng)以上樓(lou)房(不計(ji)地(di)下室(shi)層(ceng)數)普(pu)遍集(ji)中(zhong)、交(jiao)通頻繁(fan)、地(di)下設施多的區段(duan)。


  輸氣管道(dao)的(de)居民密(mi)度(du)(du)指(zhi)數和強度(du)(du)設計(ji)系數(的(de)規定,穿越道(dao)路的(de)管段以(yi)及輸氣站(zhan)和閥室內管道(dao)的(de)強度(du)(du)設計(ji)系數(F)的(de)規定,見GB50251。



三、管道(dao)敷(fu)設


 1. 輸氣管道應采用埋(mai)地方式敷(fu)設,特(te)殊地段也可采用土堤、地面等形式敷(fu)設。


   埋地管(guan)(guan)道覆土層(ceng)最小厚(hou)度應(ying)符(fu)合表9.4.1的(de)規定。在(zai)不能滿(man)足要求的(de)覆土厚(hou)度或(huo)外(wai)(wai)荷載過(guo)大,外(wai)(wai)部作業可能危及管(guan)(guan)道之外(wai)(wai),均應(ying)采(cai)取保護措施。




 2. 管(guan)(guan)(guan)溝溝底(di)寬(kuan)度(du)(du)應根據管(guan)(guan)(guan)溝深(shen)度(du)(du)、鋼管(guan)(guan)(guan)的結構外(wai)徑及采取的施工措施確定(ding),管(guan)(guan)(guan)溝邊(bian)坡坡度(du)(du)應根據土壤類別和(he)物理力(li)學(xue)性質(如黏聚力(li)、內(nei)摩擦(ca)角、濕度(du)(du)、容重等)確定(ding)。其管(guan)(guan)(guan)溝溝底(di)寬(kuan)度(du)(du)、邊(bian)坡坡度(du)(du)和(he)回(hui)填土作業應符合現行國家標準GB50251中(zhong)的有關規定(ding)。


 3. 當輸氣管道采用土(tu)堤埋設時,土(tu)堤高(gao)度和頂部(bu)寬(kuan)度,應根據(ju)地(di)形(xing)、工程(cheng)地(di)質、水文地(di)質、土(tu)壤(rang)類別及性質確(que)定(ding)、并符合下列規定(ding):


  ①. 輸(shu)氣(qi)管道在土(tu)(tu)堤中的徑向覆土(tu)(tu)厚度,不應小于0.6m;土(tu)(tu)堤頂寬應大于管道直徑兩倍,也不得小于0.5m;


  ②. 土(tu)堤(di)邊(bian)(bian)坡坡度應(ying)根據(ju)當地(di)自然條件、土(tu)壤類別和土(tu)堤(di)高度確定。對黏性土(tu)土(tu)堤(di),壓實(shi)際系數宜(yi)為0.94~0.97。堤(di)高小于(yu)2m時,土(tu)堤(di)邊(bian)(bian)坡坡度可采用1:0.75~1:1;堤(di)高為2~5m時,可采取1:1.25~1:1.5;


  ③. 土堤受水浸淹部分的(de)邊坡宜(yi)采用1:2的(de)坡度,并(bing)應根據水流(liu)情況(kuang)采取保(bao)護措施;


  ④. 在沼(zhao)澤和低洼地區,土堤(di)的堤(di)肩(jian)高(gao)度應根據常水位、波浪高(gao)度和地基強度確定;


  ⑤. 當(dang)土堤阻擋(dang)水流排泄(xie)時,應設置(zhi)泄(xie)水孔或涵洞等構筑(zhu)物,泄(xie)水能力應滿足重現(xian)期為25年(nian)一遇(yu)的洪水流量;


  ⑥. 軟(ruan)弱地基(ji)上的土堤,應防止填土后(hou)基(ji)礎的沉陷,確保管(guan)道安全;


  ⑦. 土堤用土應滿(man)足填方的(de)強(qiang)度(du)和穩定性(xing)的(de)要(yao)求。

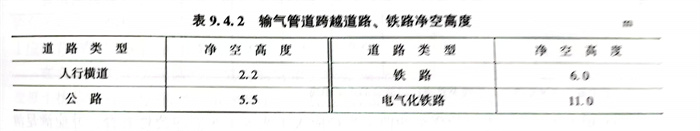

 4. 地上(shang)敷設(she)的輸(shu)氣(qi)管道跨(kua)越道路、鐵(tie)路的凈空高度應(ying)符合表9.4.2的規定。




 5. 埋地輸氣管道(dao)并行敷設(she)。不受地形(xing)、地物或規劃限制(zhi)地段的(de)并行管道(dao),最(zui)小凈距不能小于6m;


  受(shou)地(di)形、地(di)物或規劃限制地(di)段(duan)的并行管道,采取安全措施(shi)后凈距可小(xiao)于6m,同期建設時(shi)可同溝(gou)敷設;同溝(gou)敷設的并行管道,間距應滿足施(shi)工及維(wei)護(hu)需求(qiu)且最小(xiao)凈距不應小(xiao)于0.5m。


  穿(chuan)越段的(de)并行(xing)管道(dao)(dao),應根據建(jian)設時機(ji)和(he)影響因素(su)綜合分析確定間距。共用隧道(dao)(dao)、跨越管橋及涵洞設施的(de)并行(xing)軌道(dao)(dao),凈距不應小于(yu)0.5m。


  石方地段不(bu)同期(qi)建設的共行(xing)管道,后建管道采用爆破開挖管溝時,并行(xing)凈距宜(yi)大于20m且應(ying)控(kong)制爆破參數(shu)。


  穿(chuan)越全新(xin)世活動斷層的并(bing)行管道不宜同(tong)溝敷設。


 6. 埋地輸(shu)氣(qi)管(guan)(guan)(guan)(guan)道與(yu)其(qi)他埋地管(guan)(guan)(guan)(guan)道、電纜(lan)的間距。輸(shu)氣(qi)管(guan)(guan)(guan)(guan)道與(yu)其(qi)他管(guan)(guan)(guan)(guan)道交叉時,垂直(zhi)凈(jing)距不應(ying)小于0.3m,當小于0.3m時,兩管(guan)(guan)(guan)(guan)間交叉處應(ying)設置堅固的絕緣隔離物,交叉點(dian)兩側(ce)各延伸10m以上的管(guan)(guan)(guan)(guan)段(duan),應(ying)確保管(guan)(guan)(guan)(guan)道的防腐層(ceng)無(wu)缺(que)陷。


  輸氣管道與電力(li)電纜、通信光(guang)(電)纜交叉(cha)時,垂直凈距不應(ying)小于0.5m,交叉(cha)點兩側各延伸10m以上的管段,應(ying)確保管道防(fang)腐層無缺陷。


 7. 埋(mai)地輸氣管道與(yu)高壓交流(liu)輸電(dian)線路桿(gan)(gan)(塔(ta))和(he)接地體之間(jian)的(de)距離(li)。在開闊(kuo)地區,埋(mai)地管道與(yu)高壓交流(liu)輸電(dian)線路桿(gan)(gan)(塔(ta))基(ji)腳間(jian)的(de)最小距離(li)不(bu)宜小于桿(gan)(gan)(塔(ta))高;

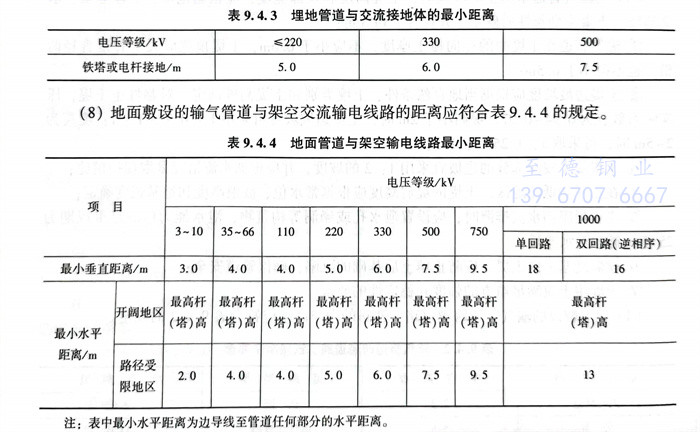

  在(zai)路由受(shou)限(xian)地(di)(di)區,埋地(di)(di)管道與交流輸電系統的各種接地(di)(di)裝置之間的最小(xiao)(xiao)(xiao)水平(ping)距離不宜小(xiao)(xiao)(xiao)于(yu)表9.4.3的規定。在(zai)采取故障(zhang)屏蔽、接地(di)(di)、隔離等(deng)防護措施后,表9.4.3規定的距離可適當減小(xiao)(xiao)(xiao)。





 8. 地(di)面敷設的輸(shu)氣管道與架空交流輸(shu)電(dian)線路的距離應符合表9.4.4的規定。

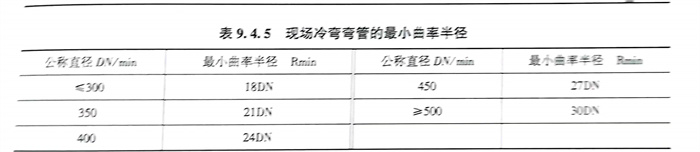

 9. 用(yong)于改變管(guan)(guan)道走向的(de)(de)彎(wan)頭的(de)(de)曲率半(ban)徑(jing)應大于或(huo)等于5倍(bei)的(de)(de)公稱直徑(jing),并(bing)應滿足清管(guan)(guan)器(qi)或(huo)檢測儀器(qi)能順利通過的(de)(de)要求。現場冷彎(wan)彎(wan)管(guan)(guan)的(de)(de)最小曲率半(ban)徑(jing)應符合表9.4.5的(de)(de)規(gui)定。




 10. 輸(shu)氣管(guan)道采用彈性(xing)敷設時(shi),應符合下列要求:


   ①. 彈(dan)性敷(fu)設管(guan)道(dao)的曲率半(ban)徑應滿足管(guan)子強度要求,且不得小于鋼管(guan)外徑的1000倍。


   ②. 彈性敷設管道與相鄰(lin)的反向(xiang)彈性彎(wan)(wan)曲管段(duan)(duan)之(zhi)間及彈性彎(wan)(wan)曲管段(duan)(duan)和人工彎(wan)(wan)管之(zhi)間,應采用直(zhi)管段(duan)(duan)連(lian)接;直(zhi)管段(duan)(duan)長度不(bu)(bu)應小于(yu)管子外徑值,且不(bu)(bu)應小于(yu)500mm.


   ③. 輸氣管道平面(mian)和豎面(mian)不(bu)宜同時發生轉(zhuan)角。


   ④. 輸氣管道(dao)的彎頭(tou)和彎管不得使(shi)用褶(zhe)皺彎或(huo)蝦米彎。管子對接偏差不得大于(yu)3°。


 11. 輸氣管道線(xian)(xian)路截斷閥(fa)(室(shi))的設置。輸氣管道應設置線(xian)(xian)路截斷閥(fa)(室(shi)),管道沿線(xian)(xian)相鄰截斷閥(fa)之間的間距應符合下列(lie)規定:


   以一級地區為主(zhu)的管段不(bu)宜大于(yu)32km;


   以(yi)二級地(di)區為主的管段不宜大(da)于24km;


   以三級地區為主的管段不(bu)宜(yi)大于16km;


   以四級地區為主的管段不宜大于8km;


  上述規定的線路截(jie)斷閥間距,如因地物、土(tu)地征用(yong)、工(gong)程地質(zhi)或水文地質(zhi)造成選址受(shou)限的可作調(diao)增(zeng)一(yi)、二(er)、三(san)、四級地區調(diao)增(zeng)分別不應超過4km、3km、2km、1km。截(jie)斷閥可采(cai)用(yong)自動或手(shou)動閥門。在防(fang)火區內關鍵部(bu)位使用(yong)的閥門,應具有(you)耐(nai)火性(xing)能。


 12. 管道的錨固和標志


  輸氣管道通過(guo)較(jiao)大的(de)陡坡地段,以及管道受溫(wen)度變化的(de)影響,將產(chan)生較(jiao)大下滑(hua)力(li)(li)或推(tui)力(li)(li)時(shi),宜設置管道錨(mao)固墩。


  輸氣管道沿線應設(she)置里(li)程樁、轉角(jiao)樁、交(jiao)叉和警示牌等永久性標志。


  里程樁(zhuang)應沿氣流前進(jin)方向(xiang)左側沿管道從起點至終點每隔1km設(she)置一(yi)個,不得間隔。陰極(ji)保護測(ce)試樁(zhuang)可同里程樁(zhuang)結合設(she)置。


  埋地管道與(yu)公路、鐵路、河流(liu)和地下構筑物(wu)的交(jiao)叉處兩側應設置(zhi)標志樁(牌)。


  對易于遭到(dao)車輛碰撞和人畜破壞的管道,應設(she)置(zhi)警(jing)示牌,并應采取保護措(cuo)施。


 13. 輸氣(qi)管道防腐與(yu)保溫


  輸氣(qi)管道的防腐(fu)蝕(shi)設計應(ying)符合現行國家標準GB/T 21447《鋼質管道外腐(fu)蝕(shi)控制(zhi)規(gui)范》的有關規(gui)定。


  管(guan)(guan)道陰極保(bao)護(hu)設(she)(she)計應(ying)符合現行國家標準GB/T 21448《埋地(di)鋼質管(guan)(guan)道陰極保(bao)護(hu)技術規(gui)范》的有關規(gui)定。陰極保(bao)護(hu)管(guan)(guan)道應(ying)與非(fei)保(bao)護(hu)構筑物電絕(jue)緣。在絕(jue)緣接頭(tou)或絕(jue)緣法蘭的連接設(she)(she)施上應(ying)設(she)(she)置(zhi)防高壓電涌沖擊的保(bao)護(hu)設(she)(she)施。


  在交、直流干(gan)(gan)擾(rao)源影響區(qu)域內的(de)(de)管道,應按現行國家(jia)標準GB/T 50698《埋地鋼質管道交流干(gan)(gan)擾(rao)防(fang)(fang)護技(ji)(ji)術(shu)標準》和DB 50991《埋地鋼質管道直流干(gan)(gan)擾(rao)防(fang)(fang)護技(ji)(ji)術(shu)標準》的(de)(de)規定,采取有效的(de)(de)減(jian)緩干(gan)(gan)擾(rao)的(de)(de)防(fang)(fang)護措(cuo)施。


  地面以(yi)上(shang)敷設的管(guan)(guan)道(dao)如需保(bao)溫時(shi),應采用防(fang)腐層進行防(fang)腐,保(bao)溫層材(cai)料(liao)和保(bao)護層材(cai)料(liao)的性能應符合(he)現行國家標準(zhun)GB 50264《工業設備(bei)及管(guan)(guan)道(dao)絕(jue)熱工程(cheng)設計規(gui)范(fan)》的有關規(gui)定。


 14. 輸氣(qi)管(guan)道(dao)材料的強度(du)計算與選用見本(ben)書前面章節。


 15. 輸(shu)氣站的設置見(jian)GB 50251。
