一、GB 50316 螺栓/螺母選用的(de)要點


 1. 管道用緊固件,包括六角頭螺栓、雙頭螺柱、螺母和墊圈等零件,應選用國家現行標準中的標準緊固件,并在規范所規定材料的范圍內選用。


 2. 用于法(fa)蘭(lan)連接(jie)的(de)緊固件(jian)材料,應(ying)符合國(guo)家現行的(de)法(fa)蘭(lan)標準的(de)規定,并與墊片(pian)類型相適(shi)應(ying)。


 3. 法(fa)蘭連接用緊(jin)固件(jian)螺紋的螺距(ju)不宜大于3mm。直(zhi)徑M30以上的緊(jin)固件(jian)可(ke)采用細(xi)牙螺紋。


 4. 碳鋼緊固件(jian)應符(fu)合國家現行法蘭標準中規定(ding)的使用溫度。


 5. 用于各(ge)種不同法蘭(lan)的緊固件應符合(he)下(xia)列規定。


   ①. 在一對法(fa)蘭(lan)中有(you)一個是鑄(zhu)鐵、青(qing)銅或其他鑄(zhu)造法(fa)蘭(lan),則緊固件(jian)要使用較低強度的法(fa)蘭(lan)所(suo)配(pei)的緊固件(jian)材(cai)料(liao)。但符合下列條件(jian)時,可按所(suo)述任一個法(fa)蘭(lan)配(pei)選緊固件(jian)材(cai)料(liao):


    a. 兩個(ge)法蘭(lan)均為(wei)全(quan)平面,并采用全(quan)平面的墊片;


    b. 考慮到持續載荷、位移應變(bian)、臨時(shi)荷載以(yi)及(ji)法蘭(lan)強度(du)各方面(mian)的因素,對擰緊螺栓的順序和扭矩已作了規定。


   ②. 當不同等(deng)級(ji)的(de)法(fa)蘭以螺栓(shuan)緊固在一起時,擰緊螺栓(shuan)的(de)扭矩應符合低等(deng)級(ji)法(fa)蘭的(de)要(yao)求。


 6. 在劇烈循環條(tiao)件下,法蘭連接用的(de)螺(luo)栓(shuan)或雙頭螺(luo)柱,應(ying)采用合金鋼的(de)材料。


 7. 金屬(shu)管道組成件(jian)上采用直接擰(ning)入螺柱的螺紋(wen)孔(kong)(kong)時,應(ying)有足夠的螺孔(kong)(kong)深(shen)度,對于(yu)鋼制件(jian)其深(shen)度至少(shao)應(ying)等于(yu)公(gong)稱(cheng)螺紋(wen)直徑,對于(yu)鑄(zhu)鐵件(jian)不應(ying)小于(yu)1.5倍的公(gong)稱(cheng)螺紋(wen)直徑。



二、SH/T3059螺(luo)栓/螺(luo)母選用的要(yao)點


 1. 法蘭緊固件,應(ying)能(neng)保證墊片達到(dao)初始(shi)密(mi)封條件,并在整個操作過程中保持墊片的密(mi)封性。


 2. 六角頭(tou)螺栓宜(yi)用于(yu)PN≤2.0MPa的(de)法(fa)蘭(lan)連接。PN>2.0MPa或(huo)(huo)在(zai)高(gao)溫條(tiao)件下(xia)應(ying)采用全螺紋螺柱(zhu)或(huo)(huo)等(deng)長雙頭(tou)螺柱(zhu)。


 3. 屈服(fu)強度(du)(du)不(bu)(bu)超過235MPa的(de)低強度(du)(du)緊固件,僅(jin)使用于焊后熱處(chu)理2.0MPa非(fei)金屬墊片的(de)法蘭(lan)連接(jie),并不(bu)(bu)得(de)應用于劇烈循環操(cao)作工(gong)況,碳鋼低強度(du)(du)緊固件工(gong)作溫度(du)(du)范圍(wei)為-20~200℃。


 4. 經變形硬化(hua)的奧(ao)氏(shi)體不銹鋼(gang)緊(jin)固(gu)件用于非軟(ruan)質墊(dian)片法(fa)蘭連接(jie)時,應(ying)驗算緊(jin)固(gu)件承載能力是否能符合連接(jie)要求,且(qie)使用溫度不得超過500℃。


 5. 緊固件應符合現行SH/T 3404《管法蘭用緊固件》或與其相當標準的規定。



三(san)、SH/T 3404螺栓/螺母選用的要點

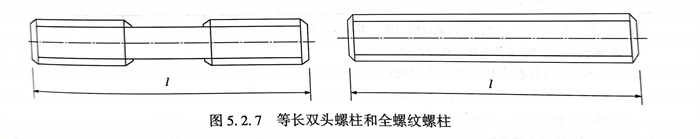

 1. 等(deng)長雙頭螺(luo)柱(zhu)和全螺(luo)紋螺(luo)柱(zhu)如(ru)圖(tu)5.2.7所示。螺(luo)柱(zhu)長度包括兩端倒(dao)角部分。


 2. 六角(jiao)螺母如圖5.2.8所示,分為I型(xing)(xing)、II型(xing)(xing),I型(xing)(xing)為薄型(xing)(xing)螺母;II型(xing)(xing)為厚型(xing)(xing)(螺母)。


圖 7.jpg


 3. 技術條件。

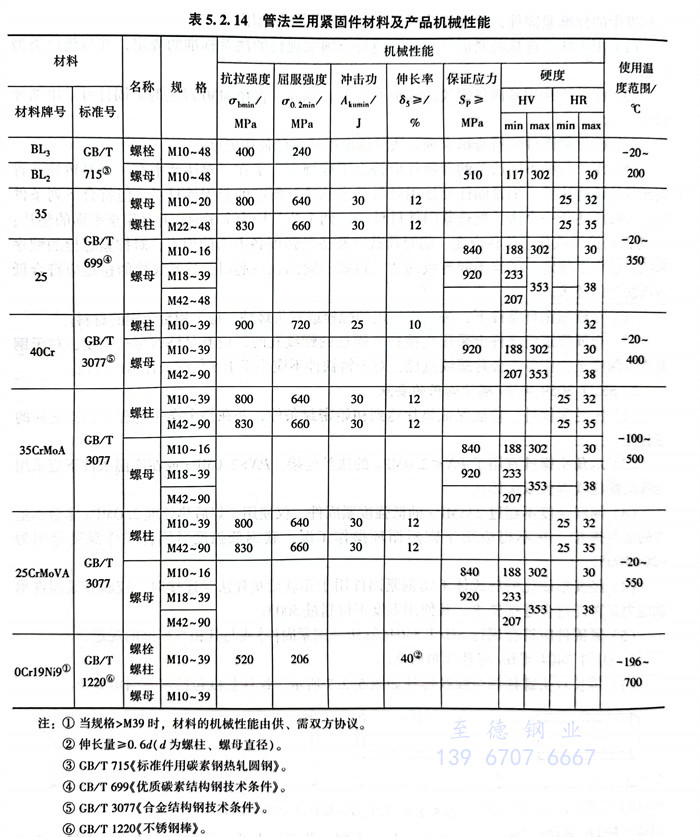

 ①. 緊固件材料(liao)及產(chan)品機械性能應符合表(biao)5.2.14的規定。




    注:①. 當規格>M39時,材(cai)料的機械性能由供(gong)、需雙方協(xie)議。

         ②. 伸長(chang)量(liang)≥0.6d(d為螺柱、螺母直(zhi)徑)。

         ③. GB/T 715《標準件用碳素鋼熱軋圓鋼》。

         ④. CB/T 699《優質碳素結構鋼技術條件》。

         ⑤. GB/T 3077《合金結構鋼技術條件》。

         ⑥. GB/T 1220《不銹鋼棒》。


  ②. 螺紋的基本尺寸應符合GB/T 196《普通螺紋基本尺寸(直徑1~600mm)》的規定。螺紋精度應符合GB/T 197《普通螺紋公差與配合(直徑1~355mm)》的規定,其中螺栓和螺柱為6G級,螺母為6H級。


  ③. 螺紋(wen)牙側的表面粗糙度不大于(yu)Ra6.3。



 ④. 螺(luo)(luo)栓、螺(luo)(luo)柱(zhu)、螺(luo)(luo)母(mu)的(de)其他尺(chi)寸及(ji)形位(wei)公差應符(fu)合GB3103.1《緊固件公差螺(luo)(luo)栓螺(luo)(luo)釘(ding)和螺(luo)(luo)母(mu)》B級(ji)產(chan)品(pin)的(de)規定。


  ⑤. 緊固件的(de)表(biao)面(mian)缺(que)陷應分(fen)別符(fu)合(he)GB 5779.1和(he)GB 5779.2中有關(guan)規定。


  ⑥. 螺栓和螺柱末端按(an)GBZ的規定加工。


  ⑦. 碳素鋼(gang)及合金結構(gou)鋼(gang)制(zhi)成的(de)緊(jin)固(gu)件應進(jin)行焊(han)后熱處(chu)理(li);不銹鋼(gang)制(zhi)成的(de)緊(jin)固(gu)件不做表(biao)面處(chu)理(li)。



四、HG/T 20613和HG/T 20634 螺栓/螺母選用的要點


 1. HG/T 20613緊固件包括:六角頭螺栓、等長雙頭螺、全螺紋螺柱和螺母。HG/T20634緊固件包括:六角頭螺栓、全螺紋螺柱和I型六角螺母和專用螺母。


 2. 緊固件的型式及使用壓力和溫度范圍、緊固件材料的強度等級按HG/T 20613(PN系列)和HG/T 20634(Class系列)60規定。

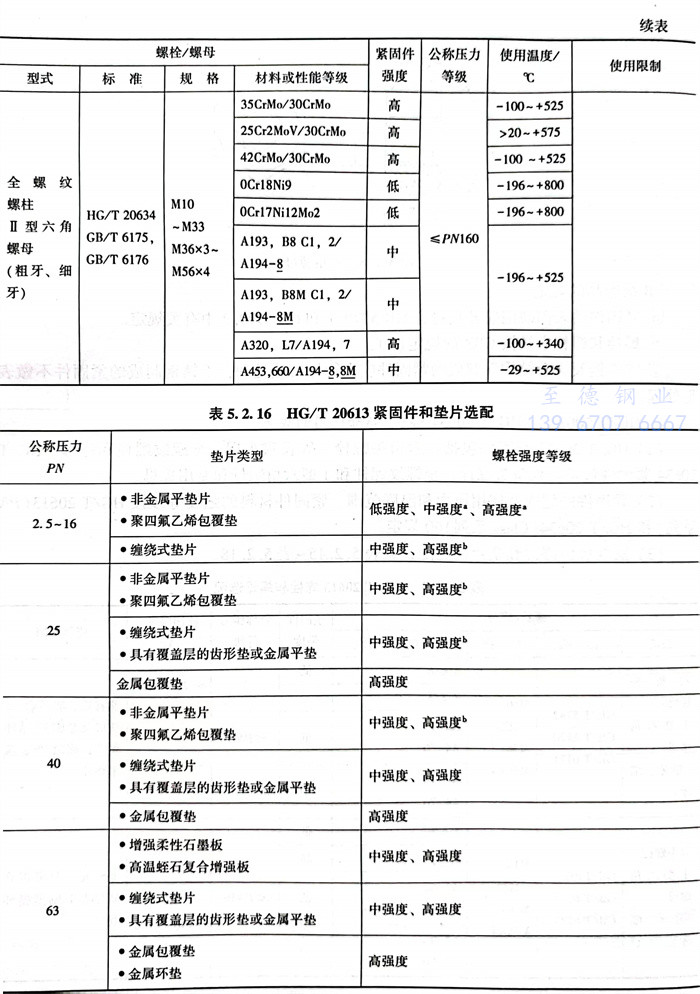

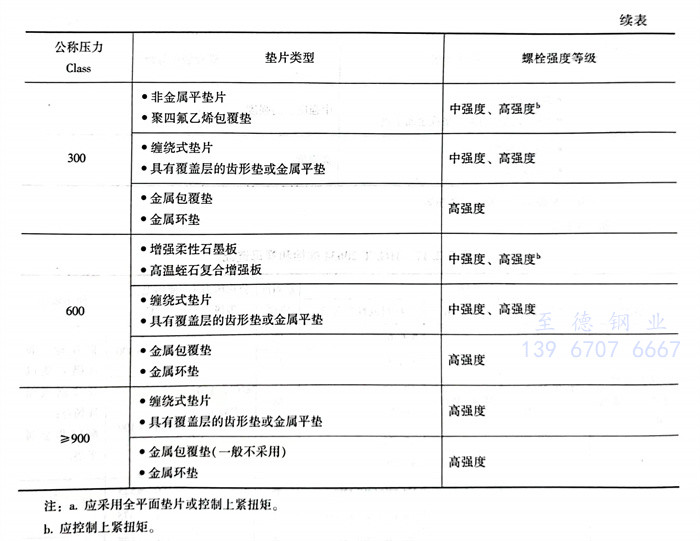

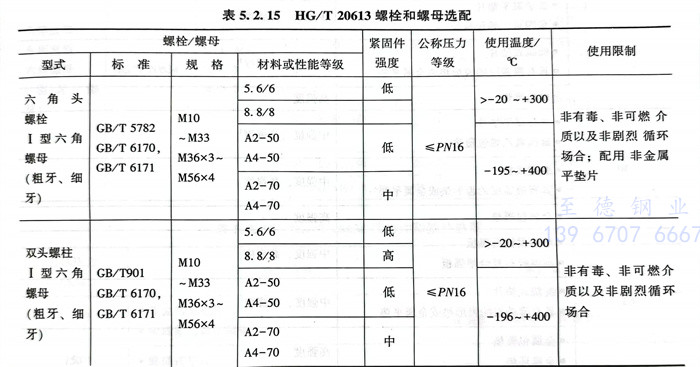

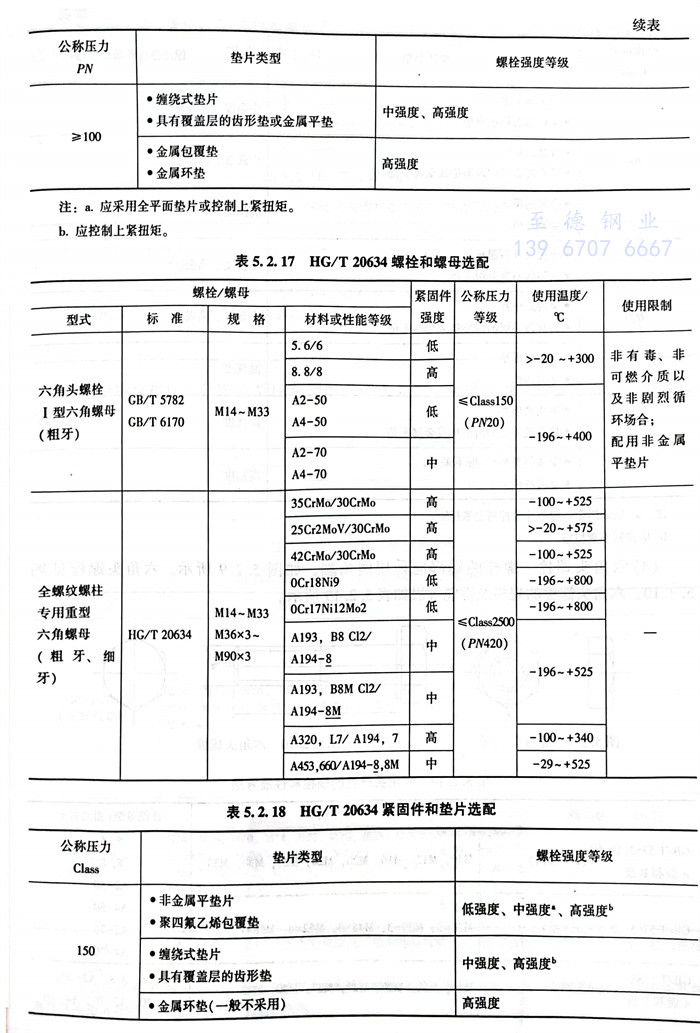

 3. 法蘭、緊固件和墊(dian)片的選配,見表(biao)(biao)5.2.15~表(biao)(biao)5.2.18。

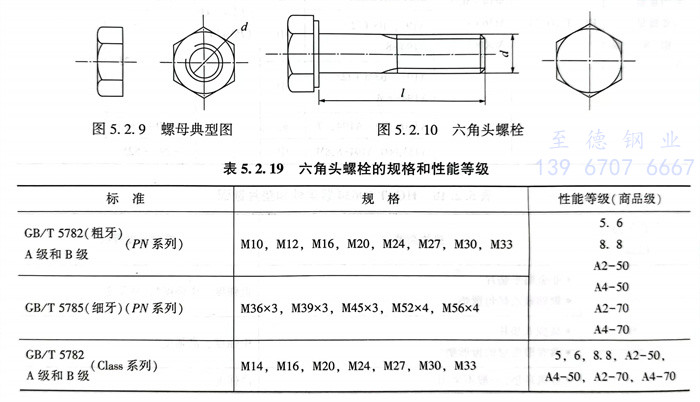

4. 六(liu)(liu)角(jiao)頭螺(luo)栓(shuan)(shuan)。螺(luo)栓(shuan)(shuan)的端(duan)部應采用倒角(jiao)端(duan),如圖5.2.9所示(shi)。六(liu)(liu)角(jiao)頭螺(luo)栓(shuan)(shuan)見圖5.2.10,六(liu)(liu)角(jiao)頭螺(luo)栓(shuan)(shuan)的規格及性能等級如表5.2.19所示(shi)。

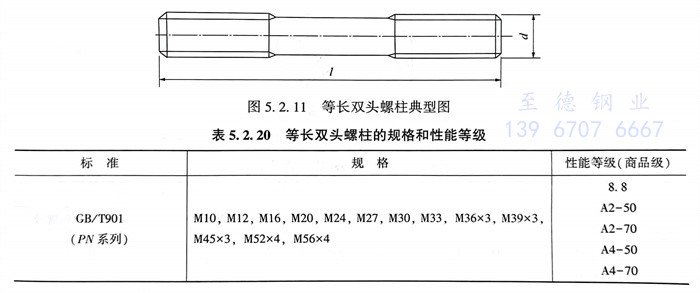

5. 等(deng)長(chang)雙頭(tou)螺柱。等(deng)長(chang)雙頭(tou)螺柱典型圖見圖5.2.11。等(deng)長(chang)雙頭(tou)螺柱的規格和性能等(deng)級(ji)見表5.2.20,Class系列沒(mei)有等(deng)長(chang)螺柱。

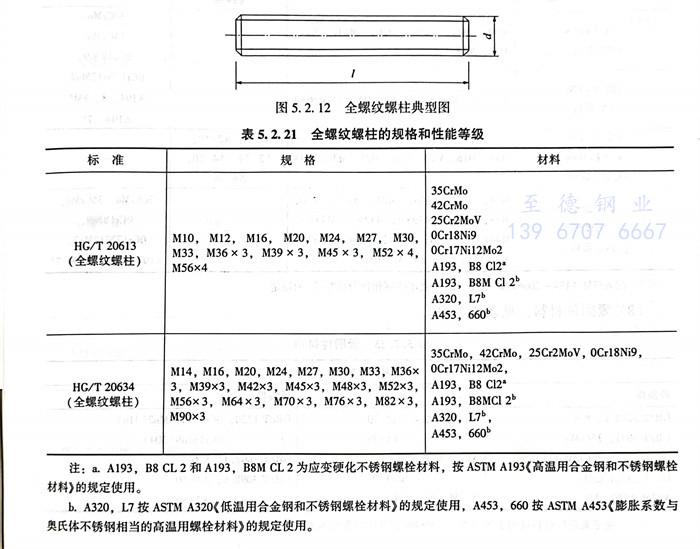

6. 全(quan)螺紋螺柱。全(quan)螺紋螺柱典(dian)型圖見圖5.2.12。全(quan)螺紋螺柱的規格和性能(neng)等級見表5.2.21。

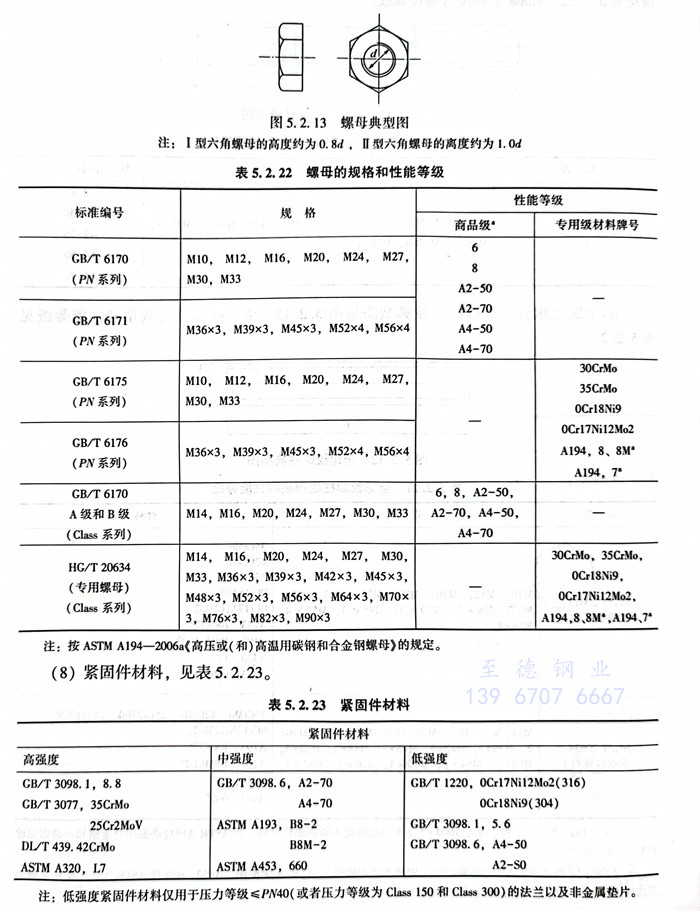

7. 螺母(mu)。管法蘭用(yong)螺母(mu)的型式和尺(chi)寸應(ying)符合GB/T 6170、GB/T 6171的要求。見(jian)圖5.2.13。螺母(mu)的規格和性能等級見(jian)表5.2.22。




8. 堅固件(jian)材(cai)料(liao)見表 5.2.23


9. 緊固件的使用規定。


  ①商品級六角頭螺栓及螺母使用條件應符合下列各條要求:a.(Class150);b.非劇烈循環場合;c.配用非金屬墊片;d.介質為非易燃、易爆及毒性危害程度較大的場合。


  ②商品級雙頭螺柱及螺母的使用條件應符合下列要求:a.PN≤4.0MPa(Class300)300);b.非劇烈循環場合。


  ③對于美洲體系除上述①外,對于歐洲體系除上述①、②外應選用專用級螺柱(雙頭螺柱或全螺紋螺柱)和專用級螺母。纏繞墊、金屬包覆墊、齒形組合墊、金屬環墊等半金屬或金屬墊片應使用35CrMoA或25Cr2MoVA等高強度螺柱(雙頭螺柱或全螺紋螺柱)。


  ④高溫、劇烈循環場合或PN≥16.0MPa的高壓條件下應選用全螺紋螺柱。

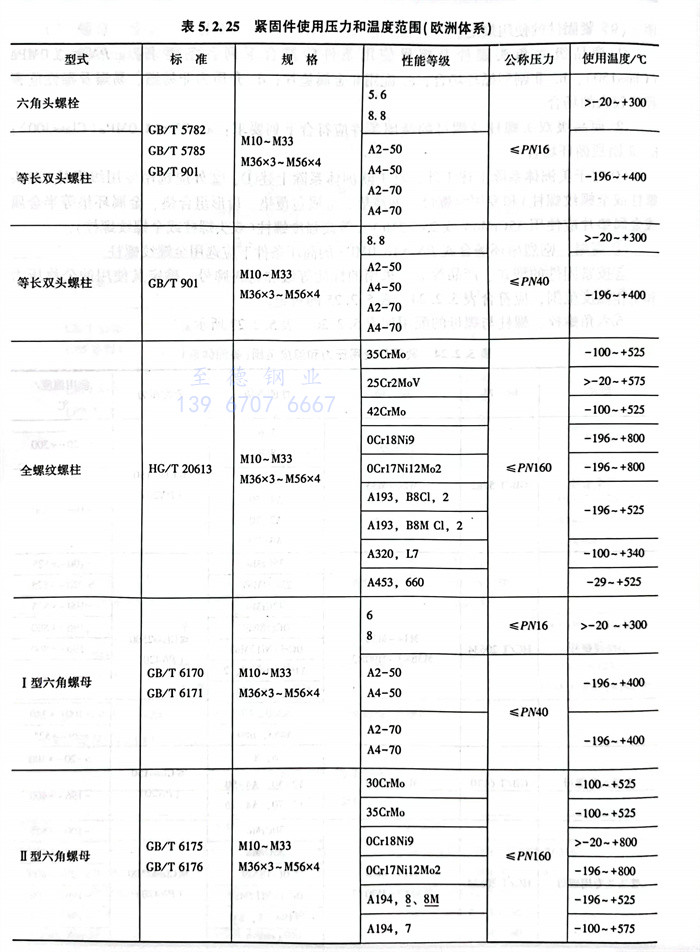

  ⑤按緊固件的型式、產品等級、采用的性能等級和材料牌號,確定其使用的公稱壓力和工作溫度范圍,應符合表5.2.24、表5.2.25的規定。

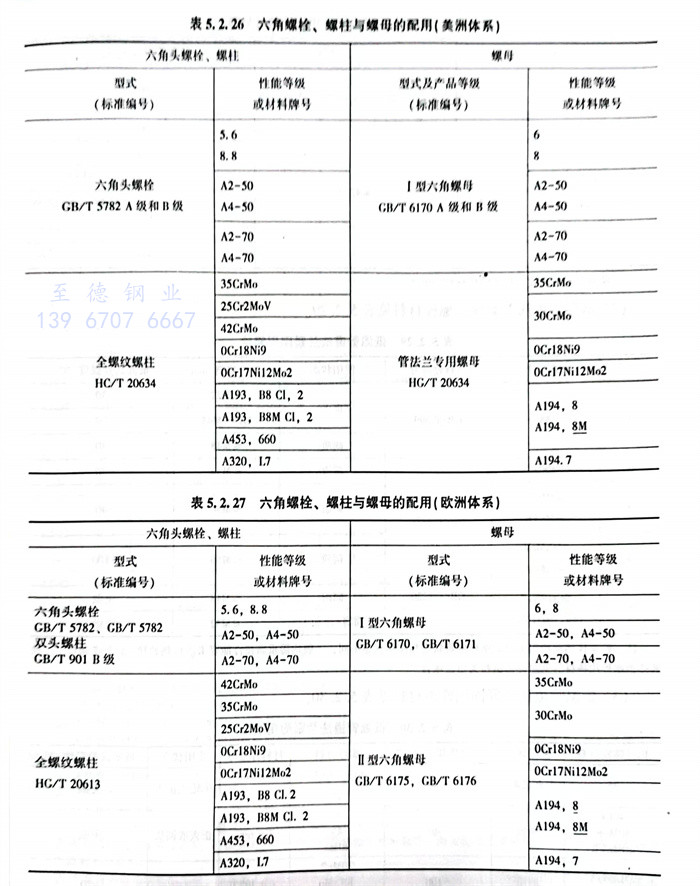

  ⑥六角螺栓、螺柱與螺母的配用如表5.2.26、表5.2.27所示。
