1. 公稱(cheng)通(tong)徑(jing)
公稱通徑是指閥門與管道連接處通道的名義內徑,用DN表示。它表示閥門規格的大小。
2. 公稱壓力
公(gong)稱(cheng)壓(ya)力是指(zhi)與(yu)閥(fa)門的機械強度有關的設計給定壓(ya)力,用PN或Class表(biao)示。
①. 公稱(cheng)壓(ya)力系列(lie)見(jian)GB/T 1048《管(guan)道(dao)元(yuan)件 公稱(cheng)壓(ya)力的定義和選用》。在我(wo)國,涉(she)及公稱(cheng)壓(ya)力時,為了明確起見(jian),通常(chang)給出計量(liang)單位(wei),以“MPa”表示。對用于電站的閥(fa)門,當介質最高溫度超過530℃時,則(ze)一(yi)般標注(zhu)工(gong)作壓(ya)力,如(ru)7.0MPa,表示閥(fa)門在540℃下的P5417.0MP最大(da)允許工(gong)作壓(ya)力為17.0MPa。
②. 在英、美國家,盡管在有(you)關標準(zhun)中已(yi)列(lie)入了公(gong)稱壓力(li)的(de)(de)概念,但仍采用磅(bang)級(ji)(Class)。由于公(gong)稱壓力(li)和磅(bang)級(ji)的(de)(de)溫(wen)度(du)基準(zhun)不(bu)同,因此兩(liang)者沒有(you)嚴(yan)格的(de)(de)對應關系(xi)。
③. 日本的K級(ji)制,其(qi)溫(wen)度(du)基準與(yu)英(ying)、美國家的磅(bang)級(ji)相同,但計(ji)量單(dan)位(wei)采用米制,K級(ji)與(yu)磅(bang)級(ji)之(zhi)間的關系見表(biao)6.1.1。
3. 適(shi)用介質
按(an)照閥門材料和結構形式的(de)要求,閥門能適用(yong)的(de)介質有:
①. 氣體介(jie)質(zhi):如空(kong)氣、蒸汽、氨、石油(you)氣和煤氣等;
②. 液體介質:如油品、水(shui)、液氨等;
③. 含固體(ti)介質;
④. 腐蝕性(xing)介(jie)質和劇毒介(jie)質。
4. 試驗壓力
①. 強度試(shi)(shi)驗壓(ya)力:按規定(ding)(ding)的(de)試(shi)(shi)驗介質,對閥門(men)受(shou)壓(ya)零件材料進行強度試(shi)(shi)驗時規定(ding)(ding)的(de)壓(ya)力。
②. 密(mi)封試驗(yan)壓力:按規定(ding)的(de)試驗(yan)介(jie)質,對閥門進行密(mi)封試驗(yan)時規定(ding)的(de)壓力。
5. 端部(bu)連接(jie)形式
法蘭連(lian)接;承插連(lian)接;螺紋連(lian)接;對焊連(lian)接;其他(ta)連(lian)接(例(li)如儀表(biao)管件,衛生卡箍(gu)等)。
①. 焊接(jie)連接(jie)
閥(fa)門(men)的焊(han)接(jie)連(lian)接(jie)端(duan)有(you)兩種型式:a. 對(dui)焊(han)連(lian)接(jie)(BW),閥(fa)體對(dui)焊(han)端(duan)焊(han)接(jie)坡口(kou)與鋼(gang)管焊(han)接(jie)坡口(kou)對(dui)接(jie),焊(han)接(jie)后使(shi)閥(fa)門(men)和管道牢固地成為(wei)一(yi)體,一(yi)般用(yong)于(yu)(yu)高壓、高溫的閥(fa)體端(duan)部。b. 承插(cha)(cha)(cha)焊(han)連(lian)接(jie)(SW),閥(fa)體端(duan)口(kou)為(wei)承插(cha)(cha)(cha)孔,鋼(gang)管插(cha)(cha)(cha)入(ru)承插(cha)(cha)(cha)孔內,通過外(wai)側單面(mian)角焊(han),將閥(fa)門(men)與管道連(lian)成一(yi)體,一(yi)般僅用(yong)于(yu)(yu)DN50以下小口(kou)徑鍛鋼(gang)閥(fa)門(men),閥(fa)門(men)端(duan)部為(wei)承插(cha)(cha)(cha)口(kou)。
ASME B16.25規定了 DN65~900 閥門對焊(han)端(duan)坡口型式及尺寸。
②. 法蘭連接
管道與閥門(men)由法(fa)(fa)蘭(lan)、墊片(pian)(墊環)和緊固件連接(jie)(jie)。連接(jie)(jie)處密封性能較好。法(fa)(fa)蘭(lan)連接(jie)(jie)裝拆方(fang)便(bian),便(bian)于檢修更換,使用十(shi)分(fen)廣泛。對于超高壓蒸(zheng)汽管道閥門(men)的端(duan)部連接(jie)(jie),一般選(xuan)用對焊而不選(xuan)用法(fa)(fa)蘭(lan)。
③. 螺紋連接
閥(fa)門(men)的螺(luo)(luo)紋連接(jie)(jie)端是一種可拆卸(xie)連接(jie)(jie)。工業裝置常用(yong)的閥(fa)門(men)連接(jie)(jie)端為內螺(luo)(luo)紋的NPT(60°螺(luo)(luo)紋密(mi)封(feng)(feng)管螺(luo)(luo)紋),低壓公用(yong)工程也常使用(yong)R/Rp(55°螺(luo)(luo)紋密(mi)封(feng)(feng)管螺(luo)(luo)紋)。使用(yong)R/RP(55°螺(luo)(luo)紋密(mi)封(feng)(feng)管螺(luo)(luo)紋)時,允許在密(mi)封(feng)(feng)副間(jian)添加(jia)密(mi)封(feng)(feng)填(tian)料(liao),如F4生料(liao)帶。
④. 對夾式連接
是將短結構(gou)(gou)長度(du)的(de)閥(fa)門夾(jia)(jia)持在(zai)上、下游(you)管(guan)道兩法蘭之間的(de)一(yi)種連(lian)接(jie)方(fang)式(shi)。閥(fa)門兩端密封(feng)面(mian)(mian)采(cai)用(yong)平面(mian)(mian)(FF)型(xing)或(huo)突面(mian)(mian)(RF)型(xing)。對(dui)夾(jia)(jia)式(shi)短結構(gou)(gou)閥(fa)門可(ke)縮短管(guan)道長度(du),對(dui)夾(jia)(jia)連(lian)接(jie)端相當于法蘭連(lian)接(jie),裝(zhuang)拆方(fang)便,但連(lian)接(jie)端的(de)密封(feng)性差。采(cai)用(yong)對(dui)夾(jia)(jia)連(lian)接(jie)端的(de)閥(fa)門有刀形閘閥(fa)、蝶閥(fa)、止(zhi)回閥(fa)等。
6. 閥(fa)體(ti)最(zui)小厚度。

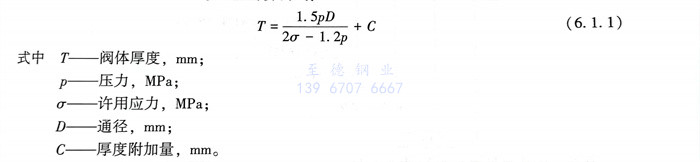

①. 閥體最小厚度(du)的計(ji)算(suan)。通徑計(ji)算(suan)公式:
②. 美(mei)標閥(fa)門閥(fa)體最(zui)小(xiao)厚度見ASME B16.34(閥(fa)門-帶(dai)法蘭、有螺紋和焊接(jie)端部)要求(qiu)。
③. PN閥(fa)門閥(fa)體最小厚(hou)度見(jian)EN 12516-1(壁厚(hou)),GB 12224(鋼制閥(fa)門一般要求)。
④. API閘閥(fa)(fa)最小(xiao)厚度見API 600《石油和天然氣工業用(yong)螺栓連(lian)接(jie)閥(fa)(fa)蓋的鋼(gang)制閘閥(fa)(fa)》,ISO10434《石油和天然氣工業用(yong)栓接(jie)閥(fa)(fa)蓋的鋼(gang)制閘閥(fa)(fa)》。
7. 閥(fa)門結構(gou)長度、高(gao)度、手輪(lun)直徑與重量。
①. 閥門(men)結構長度。Class閥門(men)按ASMEB16.10(閥門(men)結構長度);
②. 法(fa)蘭(lan)式結(jie)構長度(du)唯一性(xing)(除Class150~300球(qiu)閥外,≥NPS6~8有短型);
③. 對焊式閥門(men)有長短型結構之分;
④. 小口徑(jing)承(cheng)插(cha)或螺紋閥門按廠商樣本。
8. 閥(fa)門高(gao)度、手輪直徑(jing)、重量(liang)按標準(zhun)規(gui)范或者廠(chang)家的樣本(ben)。
9. 內件金屬(shu)材料
①. 閥桿,閥芯(閘板,閥瓣,球,旋塞,蝶板),密封面(閥芯和閥座);
②. 金屬(本體,堆焊,噴焊);
③. 非金屬(本體,襯里),復合材料;
④. 表面處理(鍍鎳,磷化,離子氮化);
⑤. 可根據需要,另行組合(內件材料之間,內件與閥體材料之間),采用其他材料(內件本體和密封面)及組合。
10. 常用(yong)閥(fa)門密封面(包(bao)括襯(chen)里)的非金屬材料(liao):
①. PTFE、RPTFE、PEEK、對位聚苯、橡膠、氯磺化聚乙烯(隔膜)、聚全氟烷基醚(PFA,可熔鑄)、聚全氟化乙丙烯(FEP,可熔鑄)。
②. 密封材料,PTFE,柔(rou)性石墨,碳纖(xian)維(wei);O形圈、丁腈橡(xiang)膠(jiao)、氟橡(xiang)膠(jiao)、EPDM(乙丙橡(xiang)膠(jiao),食品級)。
