極度、高度危害、可燃介質管道的軟質密封閥門(men),應有防火、防靜電結構,其密封件壓力溫度參數應滿足設計條件的要求,如球閥。極度危害介質,應選用防止閥桿填料處泄漏的閥門。閥蓋應為法蘭連接,至少用4根螺栓。高度、中度危害介質,宜選用防止閥桿填料處泄漏密封結構型式的閥門。

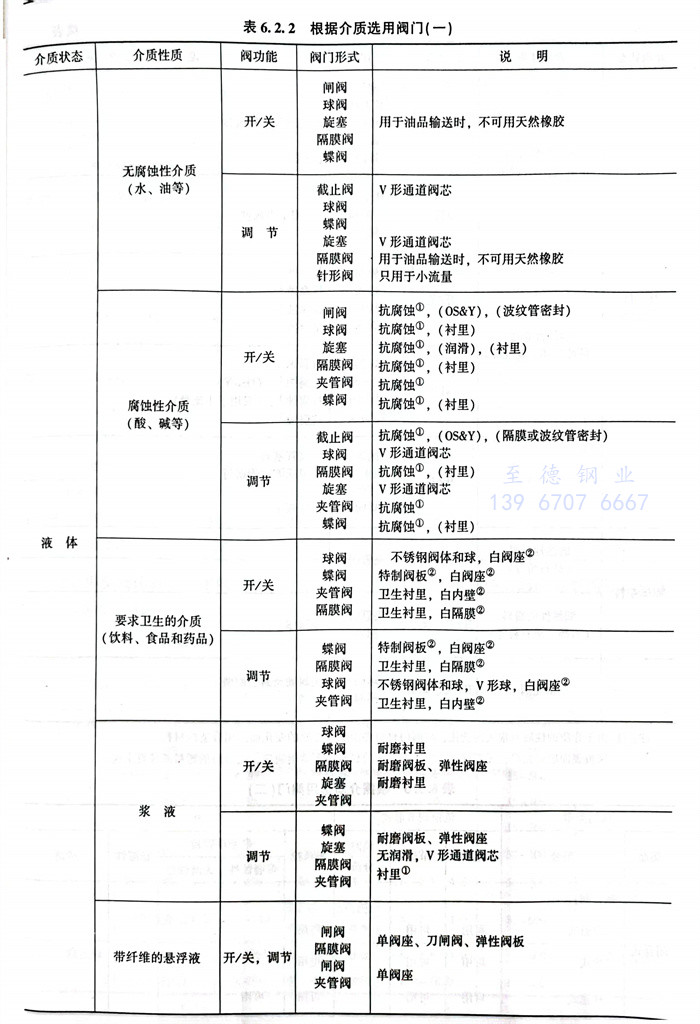

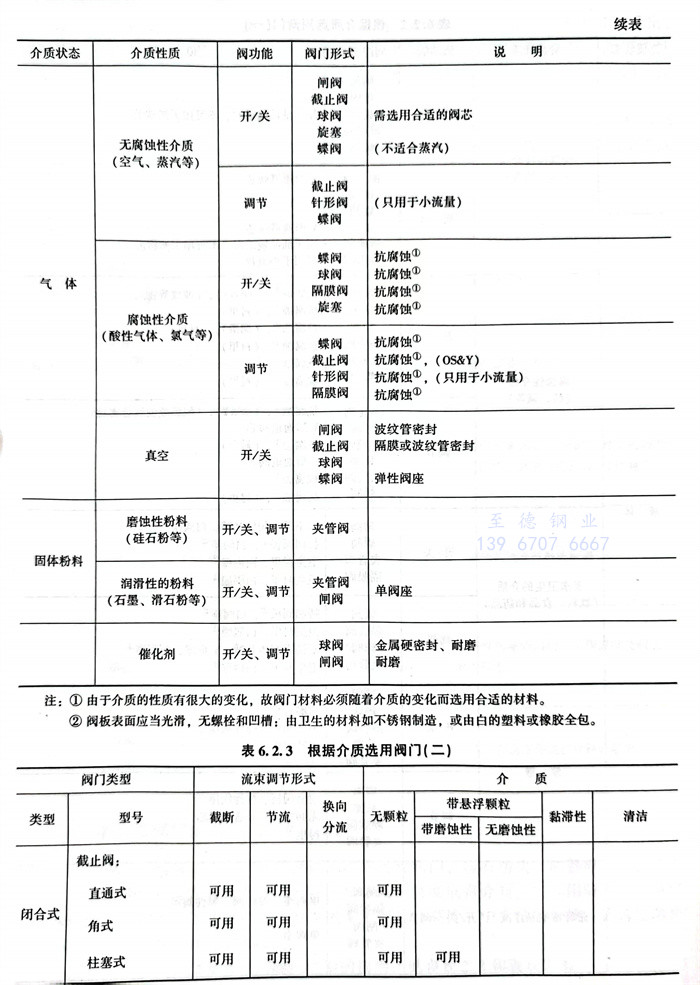

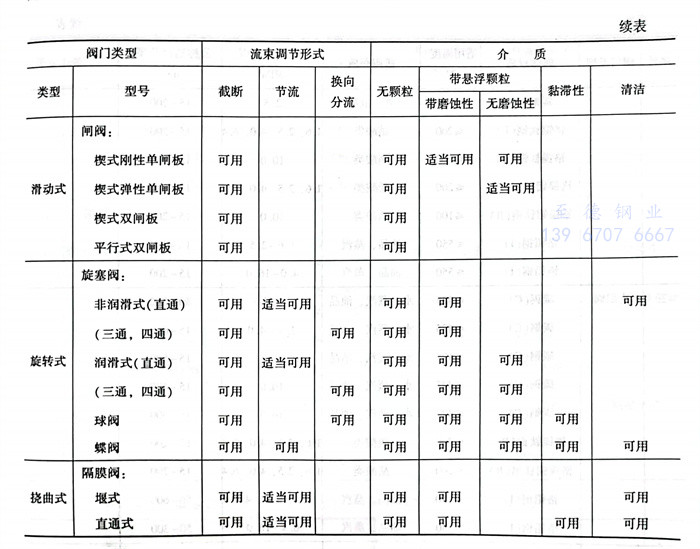

根(gen)據介質及(ji)功(gong)能(neng)要(yao)求(qiu)常用閥門類型(xing)的選用,見表(biao)6.2.2和表(biao)6.2.3。

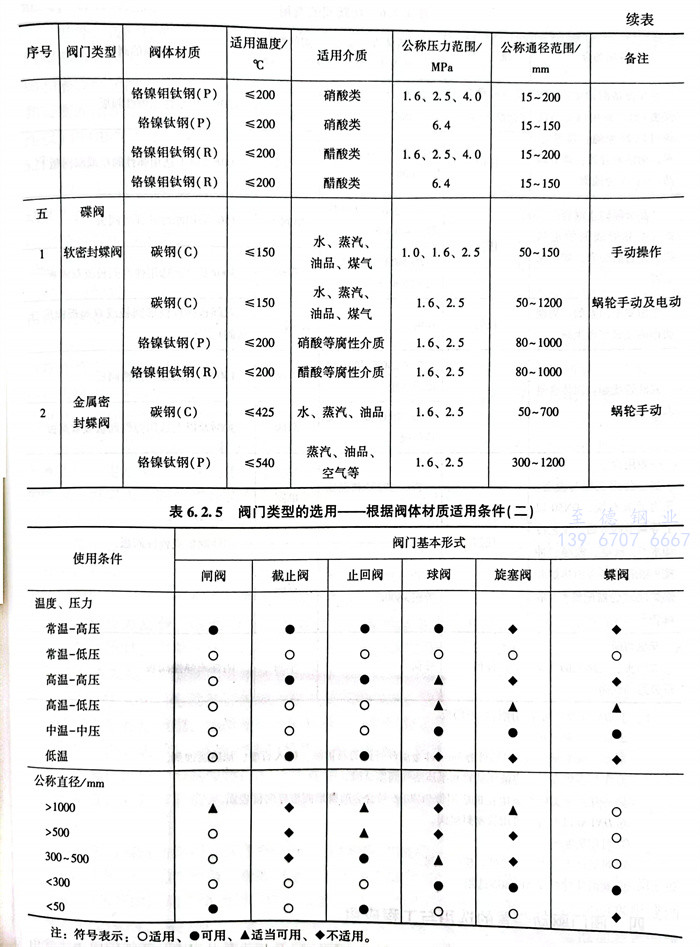

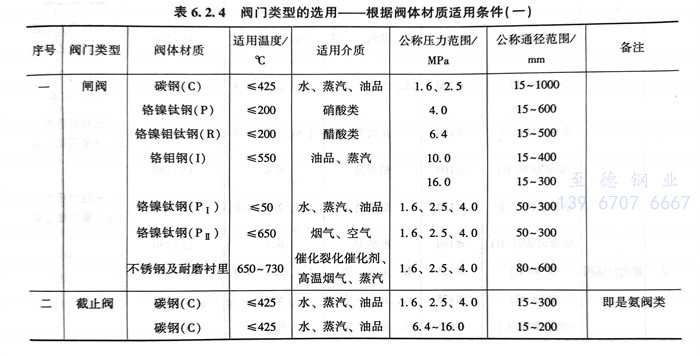

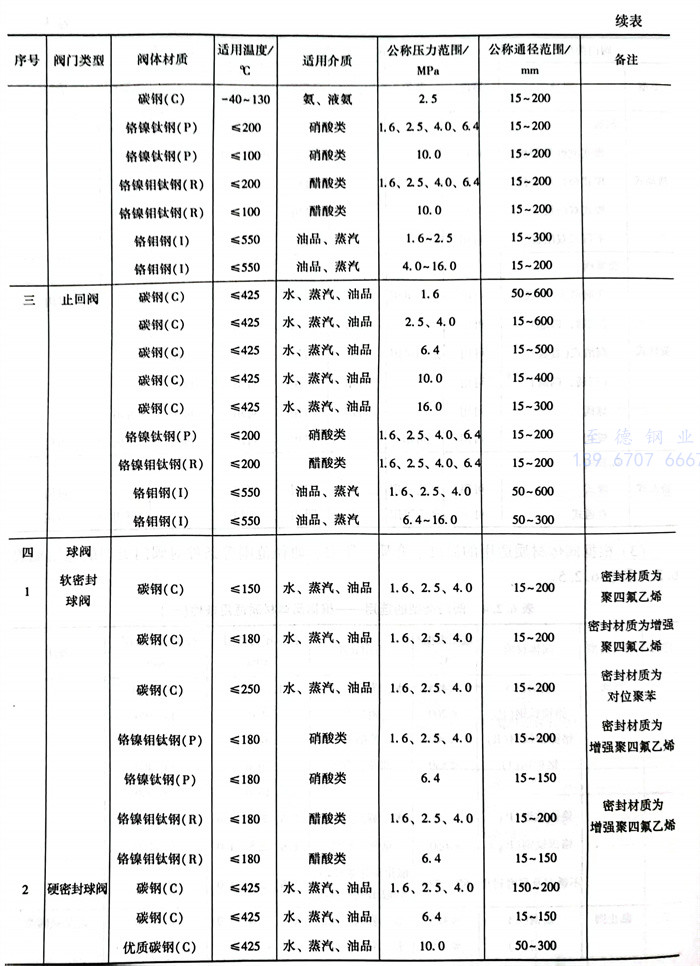

根據閥體材(cai)質適用(yong)(yong)的溫度、介質、壓力(li)、通徑范圍等(deng)條件對閥門(men)類型的選用(yong)(yong)見表(biao)(biao)6.2.4和(he)表(biao)(biao)6.2.5。

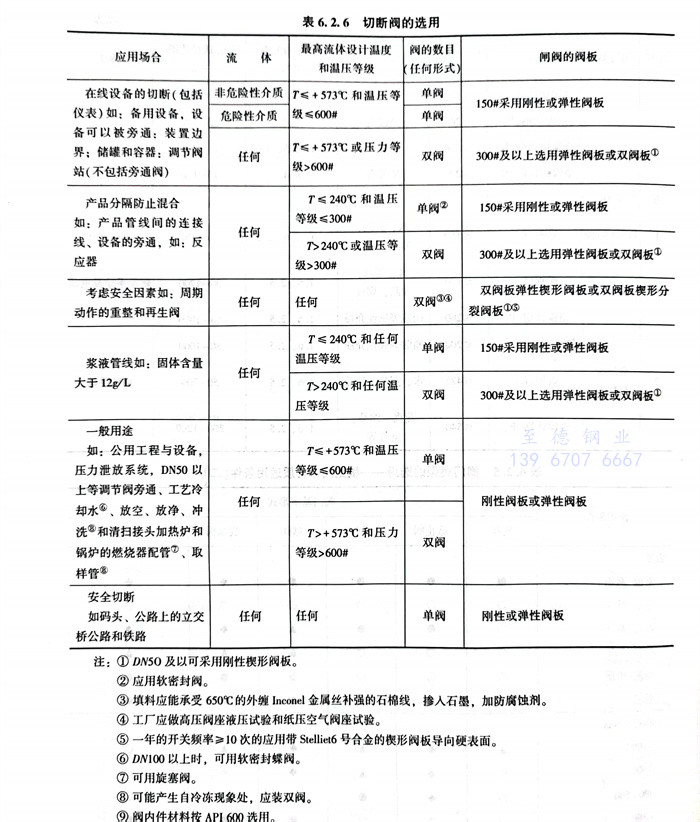

根(gen)據場合要(yao)求和介質(zhi)切(qie)斷閥的選用見表 6.2.6
注(zhu):①. DN50及以可采用剛性楔形閥板(ban)。
②. 應用軟密(mi)封閥。
③. 填料應能(neng)承受650℃的外纏 Inconel金屬絲(si)補強的石棉線,摻(chan)入石墨,加防(fang)腐蝕(shi)劑。
④. 工廠應做高壓閥(fa)座(zuo)液(ye)壓試(shi)驗和紙壓空氣閥(fa)座(zuo)試(shi)驗。
⑤. 一年的開關頻率(lv)≥10次的應用(yong)帶Stelliet6號合金的楔形閥板導向硬(ying)表面。
⑥. DN100以上時,可(ke)用(yong)軟密封蝶閥(fa)。
⑦. 可用旋塞閥。
⑧. 可能(neng)產生(sheng)自冷凍現象處(chu),應裝雙閥。
⑨. 閥內件材(cai)料按API 600選用。
