一、蝶閥概述(shu)
蝶閥也叫蝴蝶閥,它的關鍵性部件好似蝴蝶逆風,自由回旋。實際上,它的閥瓣是圓盤,圍繞閥座內的一個軸旋轉。旋角的大小,便是閥門的開閉度。這種閥門具有輕巧的特點,比其他閥門要節省許多材料;結構簡單;開閉迅速(只需旋轉90°);切斷和節流都能用;流體阻力小;操作省勁。在工業生產中,蝶閥(fa)日益得到廣泛的使用。但它用料單薄,經不起高壓高溫,通常只用于風路、水路和某些氣路。
二、蝶閥的分類

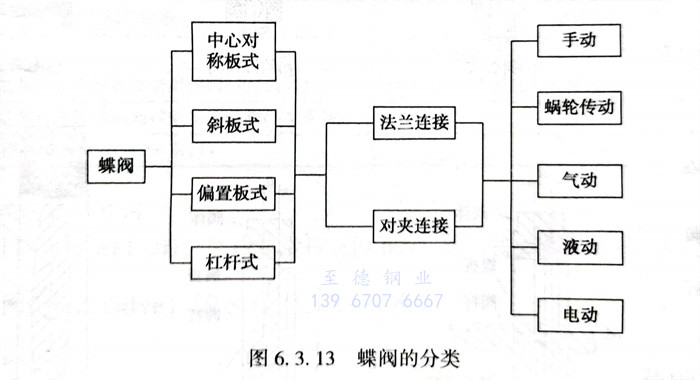

蝶閥的分類,見圖6.3.13。
1. 蝶閥(fa)可以做(zuo)成很大(da)口(kou)徑。大(da)口(kou)徑蝶閥(fa),往(wang)往(wang)用蝸輪蝸桿(gan)或(huo)電力、液(ye)壓來傳動。
2. 密封性能(neng)(neng)不如(ru)閘(zha)(zha)閥(fa)可靠,在某些條(tiao)件下可以代替閘(zha)(zha)閥(fa)。能(neng)(neng)夠使用蝶(die)閥(fa)的(de)地方,最(zui)好不要使用閘(zha)(zha)閥(fa),因(yin)為(wei)蝶(die)閥(fa)比閘(zha)(zha)閥(fa)要經(jing)濟,而且調節流量的(de)性能(neng)(neng)也要好。
3. 對于設計(ji)壓力較低,管道(dao)直徑較大,要求(qiu)快速啟閉的(de)場合一般選用蝶閥。
4. 硬密封(feng)蝶閥(fa)(fa)與軟密封(feng)蝶閥(fa)(fa)的區別(bie)。
①. 硬密封蝶閥:密封副的兩側均是金(jin)屬材料或(huo)較硬的其他材料的被稱為“硬密封”。這種密封的密封性(xing)能較差,但耐高(gao)溫,抗磨損,機械(xie)性(xing)能好,如:鋼(gang)(gang)+鋼(gang)(gang),鋼(gang)(gang)+銅(tong),鋼(gang)(gang)+石墨,鋼(gang)(gang)+合金(jin)鋼(gang)(gang),這里的鋼(gang)(gang)也(ye)可能是鑄(zhu)鐵、鑄(zhu)鋼(gang)(gang)、合金(jin)鋼(gang)(gang),也(ye)可能是堆焊(han),噴涂(tu)的合金(jin)。
②. 軟密(mi)(mi)封(feng)(feng)蝶閥(fa):密(mi)(mi)封(feng)(feng)副的(de)(de)兩(liang)側(ce)一側(ce)是(shi)金(jin)屬材料,另(ling)一側(ce)是(shi)有彈性(xing)(xing)的(de)(de)非金(jin)屬材料的(de)(de)被稱為“軟密(mi)(mi)封(feng)(feng)”。這種密(mi)(mi)封(feng)(feng)的(de)(de)密(mi)(mi)封(feng)(feng)性(xing)(xing)能(neng)較好(hao),但(dan)不耐(nai)高溫(wen),易(yi)磨(mo)損,機(ji)械性(xing)(xing)較差,如:鋼+橡膠(jiao),鋼+聚四氟(fu)乙(yi)烯,等轉子泵。軟密(mi)(mi)封(feng)(feng)蝶閥(fa)的(de)(de)優點是(shi)密(mi)(mi)封(feng)(feng)性(xing)(xing)能(neng)好(hao),缺點是(shi)容易(yi)老化、磨(mo)損、使用壽命短。硬密(mi)(mi)封(feng)(feng)蝶閥(fa)使用壽命長,但(dan)是(shi)密(mi)(mi)封(feng)(feng)性(xing)(xing)相對比軟密(mi)(mi)封(feng)(feng)差。
典(dian)型(xing)蝶閥(fa)如圖6.3.14所示。
三、蝶閥有關標(biao)準規范

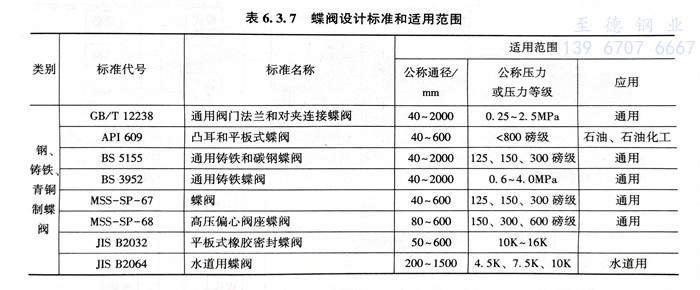

蝶閥有關(guan)標(biao)準(zhun)規范(fan)見(jian)表6.3.7。
四、蝶閥的主要(yao)標準
GB/T 12238《通用(yong)閥門 法蘭和對夾連接(jie)蝶閥》
JB/T 53171《蝶閥 產品質量分等(deng)》
JB/Z 248《蝶(die)閥 靜壓壽命(ming)試驗規程》
五、蝶閥國內外標準(zhun)的比(bi)較

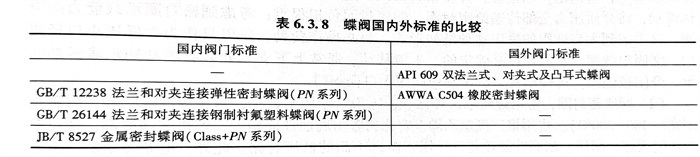

蝶閥國內外(wai)標準的比較見表6.3.8
六、國外蝶閥規范應用(yong)
蝶閥設計制造(zao)按(an)API609。結構(gou)長度按(an)API609。閥門檢(jian)查和(he)試驗按(an)API 598。
