一(yi)、隔膜閥(fa)概述

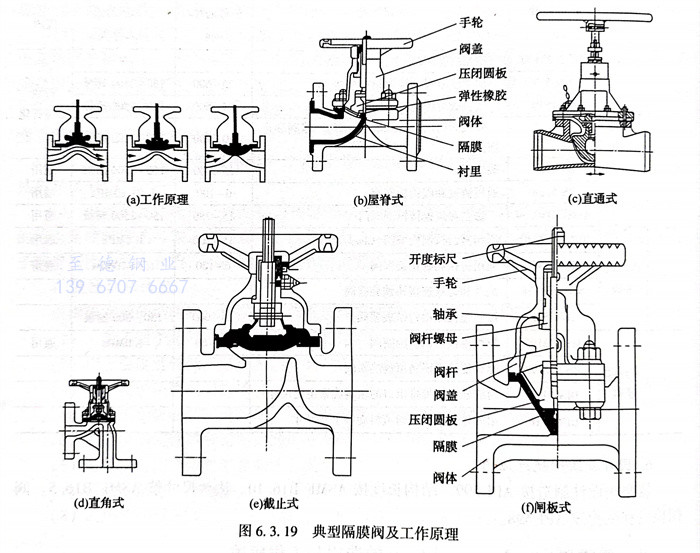

  隔(ge)膜(mo)閥的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二(er)、隔膜閥的分類

 1. 按(an)襯里，隔(ge)膜閥(fa)(fa)有襯膠(jiao)隔(ge)膜閥(fa)(fa)、襯氟(fu)隔(ge)膜閥(fa)(fa)、無襯里隔(ge)膜閥(fa)(fa)、塑料隔(ge)膜閥(fa)(fa)等。

 2. 按結構形式(shi)分三類。

   ①. 屋(wu)脊式(shi)，也稱突緣式(shi)，是最基本的(de)(de)(de)一類。它(ta)(ta)的(de)(de)(de)結構形(xing)狀(zhuang)如圖(tu)6.3.19（b）所(suo)(suo)示。閥(fa)(fa)體是襯里(li)的(de)(de)(de)；隔膜閥(fa)(fa)閥(fa)(fa)體襯里(li)，就是為了發(fa)揮它(ta)(ta)的(de)(de)(de)耐腐蝕特性。這(zhe)類結構除直(zhi)通式(shi)之外，還可做成直(zhi)角式(shi)。如圖(tu)6.3.19（c）、圖(tu)6.3.19（d）所(suo)(suo)示。

   ②. 截止式(shi)，結構形(xing)(xing)狀與(yu)截止閥(fa)相似(si)，見圖(tu)6.3.19（e）。這種形(xing)(xing)式(shi)的閥(fa)門，流體(ti)阻力(li)比屋脊式(shi)大，但密封(feng)面積大，密封(feng)性(xing)能好，可(ke)用(yong)于真空度高的管(guan)路。

   ③. 閘(zha)板式，結(jie)構形式與(yu)閘(zha)閥(fa)相似，見圖6.3.19（f）。閘(zha)板式隔膜(mo)閥(fa)，流(liu)體阻(zu)力(li)最小，適合于輸送黏性物(wu)料(liao)。隔膜(mo)材料(liao)，常用天然(ran)橡(xiang)(xiang)膠、氯丁(ding)橡(xiang)(xiang)膠、丁(ding)腈(jing)橡(xiang)(xiang)膠、異丁(ding)橡(xiang)(xiang)膠、氟化橡(xiang)(xiang)膠和聚全氟乙丙烯塑料(liao)(F46)等。

三、隔膜閥的優點

（1）流體(ti)阻力小。

（2）能使(shi)用于含硬質懸浮物(wu)的介質。

（3）由于(yu)介(jie)質只跟閥體和(he)隔(ge)膜接觸(chu)，所以(yi)無(wu)須填(tian)料函，不存(cun)在填(tian)料函泄漏問題(ti)，對閥桿部分無(wu)腐(fu)蝕的可(ke)能。

（4）只要對(dui)襯(chen)里材料(liao)和隔膜進行恰當的選擇(ze)，便(bian)可適應(ying)廣泛(fan)的腐蝕介(jie)質，例如(ru)酸、堿類流體(ti)。

四、隔膜閥有(you)關標準規范(fan)

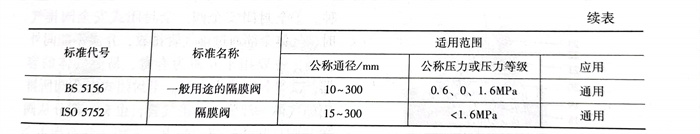

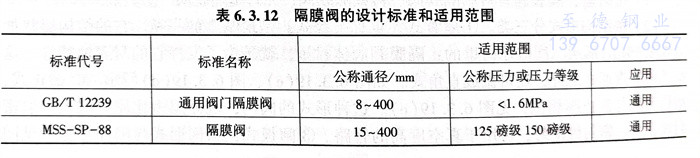

  隔膜閥有關標(biao)準規范見表6.3.12。
