①. 管道布(bu)置設計必須符(fu)合管道儀(yi)表流(liu)程圖(tu)(PID圖(tu))的設計要求,并應做(zuo)到安全可靠、經(jing)濟合理、并滿足施(shi)工、操作、維(wei)修等方面的要求。


  ②. 管道布(bu)置(zhi)必須遵守安(an)全(quan)(quan)及環保的(de)法(fa)規,對防火、防爆、安(an)全(quan)(quan)防護、環保要(yao)求(qiu)等條件進行檢查,以便管道布(bu)置(zhi)能滿足安(an)全(quan)(quan)生產的(de)要(yao)求(qiu)。


  ③. 對于動設備的管(guan)道,應注意控(kong)制管(guan)道的固有頻(pin)率,避免產生共振。


  ④. 管(guan)(guan)系柔性分析應(ying)滿(man)足泵(beng)(beng)制造廠(chang)關(guan)于管(guan)(guan)口受力的(de)要求(qiu),這是設計泵(beng)(beng)管(guan)(guan)道時的(de)依(yi)據,當缺少制造廠(chang)的(de)數據時,離心泵(beng)(beng)管(guan)(guan)口允許受力值(zhi)可按API610規定。


  ⑤. 管(guan)道布置必須滿足(zu)凈(jing)正吸(xi)入壓頭(NPSH)的要求。


  ⑥. 的管道布置不得影響起重機的運行,包括吊有重物行走時不受管道的阻礙;輸送腐蝕性介質的管道,不應布置在泵和電機的上方;立式泵上方應留有檢修、拆卸泵所需要的空間。


  ⑦. 在考慮管(guan)(guan)道(dao)(dao)柔性(xing)時(shi),應(ying)注意備用泵管(guan)(guan)道(dao)(dao)溫(wen)度不同的工況(kuang),在任何(he)工況(kuang)下,管(guan)(guan)道(dao)(dao)柔性(xing)均應(ying)滿足要求;泵口承受的反力(li)必須(xu)在允許范圍(wei)內,輸送高溫(wen)或(huo)低溫(wen)介質時(shi),泵的管(guan)(guan)道(dao)(dao)布(bu)置要經應(ying)力(li)分(fen)析,在熱應(ying)力(li)允許范圍(wei)內。管(guan)(guan)道(dao)(dao)布(bu)置形狀應(ying)盡量(liang)簡單。


  ⑧. 在泵維修時(shi),應不需要(yao)設臨時(shi)支架。

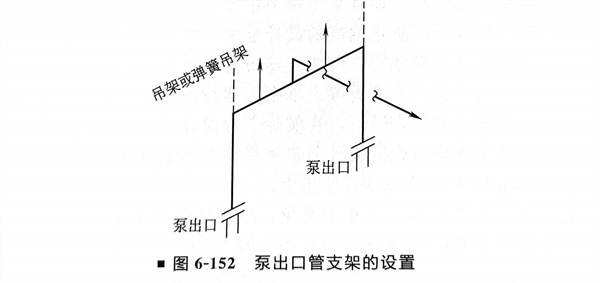

  ⑨. 泵(beng)的(de)水(shui)平吸入管或(huo)泵(beng)前管道彎(wan)頭處(垂直(zhi)時)應設(she)(she)(she)可調支架(jia)(jia)。泵(beng)出口(kou)的(de)第(di)一個彎(wan)頭處或(huo)彎(wan)頭附近(jin)宜設(she)(she)(she)吊架(jia)(jia)或(huo)彈簧(huang)支架(jia)(jia)。當操作溫度(du)高于(yu)120℃或(huo)附加于(yu)垂直(zhi)的(de)泵(beng)口(kou)上(shang)的(de)管道荷載(zai)超過泵(beng)的(de)允(yun)許荷載(zai)時宜設(she)(she)(she)彈簧(huang)吊架(jia)(jia)(圖6-152)。在缺(que)乏制造廠(chang)提(ti)供的(de)數(shu)據時,離心泵(beng)接管管口(kou)上(shang)的(de)允(yun)許最(zui)大荷載(zai)應符合(he)API610的(de)規定(ding)。




  ⑩. 管(guan)(guan)道布置(zhi)時要考慮(lv)泵的拆(chai)卸,對(dui)于螺紋(wen)連接(jie)的管(guan)(guan)道,每個(ge)設(she)備(bei)接(jie)口應設(she)一個(ge)活接(jie)頭,并設(she)在靠近閥門的位置(zhi);對(dui)公稱直徑小于或等于40mm的承插焊管(guan)(guan)道,在適當位置(zhi)需設(she)置(zhi)拆(chai)卸法蘭(lan)。


  ?. 多臺并列布置的泵的進出口閥門應盡量采用相同的安裝高度。當進出口閥門安裝在立管上時,閥門安裝高度宜為1.2m(參見本書第六章第三節管道布置常用數據中的閥門操作適宜位置),手輪方位應便于操作。


  ?. 對中(zhong)開(kai)式泵不應在(zai)泵體上方布置進(jin)出口閥門(men)。


  ?. 對往復(fu)泵等有脈動流體易(yi)產生振動現象時,管道形狀應盡量(liang)減少拐彎。往復(fu)泵的管道布(bu)置不應妨礙(ai)活塞及拉桿的拆卸和檢修。

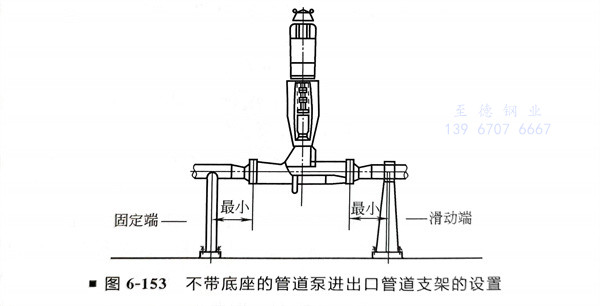

  ?. 不(bu)帶(dai)底座(zuo)的管(guan)道泵(beng)進出(chu)口(kou)管(guan)道支架應盡可(ke)能接近(jin)管(guan)口(kou)(圖(tu)6-153)。
