磁(ci)(ci)化是進(jin)行漏磁(ci)(ci)檢測的第一步。在不銹鋼(gang)管(guan)漏磁(ci)(ci)檢測中(zhong)一般(ban)采用直流磁(ci)(ci)化，磁(ci)(ci)化場(chang)的方向(xiang)和強(qiang)度不隨(sui)時間變化。鋼(gang)管(guan)被磁(ci)(ci)化后，香蕉視頻app連接:不銹鋼管中(zhong)阻(zu)隔磁(ci)力(li)線的(de)(de)(de)缺陷將產生漏磁(ci)場。漏磁(ci)場的(de)(de)(de)大小與(yu)鋼管的(de)(de)(de)磁(ci)化(hua)狀(zhuang)態呈非線性(xing)相關，同時與(yu)缺陷的(de)(de)(de)形態對應。磁(ci)化(hua)狀(zhuang)態主要(yao)指(zhi)磁(ci)化(hua)場的(de)(de)(de)方向與(yu)強度等(deng)。由于磁(ci)場的(de)(de)(de)矢(shi)量特(te)性(xing)，在不銹鋼管(guan)的(de)(de)(de)磁(ci)化方法(fa)(fa)和磁(ci)化器的(de)(de)(de)設(she)計(ji)中(zhong)，特別需要關注(zhu)的(de)(de)(de)是(shi)磁(ci)化場的(de)(de)(de)相(xiang)對方向(xiang)，包括(kuo)磁(ci)化場與(yu)鋼管(guan)軸線的(de)(de)(de)夾(jia)角(jiao)(jiao)、磁(ci)化場與(yu)鋼管(guan)表面法(fa)(fa)向(xiang)的(de)(de)(de)夾(jia)角(jiao)(jiao)、磁(ci)化場與(yu)裂(lie)紋走向(xiang)的(de)(de)(de)夾(jia)角(jiao)(jiao)等(deng)。此外，不(bu)銹鋼(gang)管經漏磁檢測后需要(yao)進行退(tui)磁處理，消除(chu)剩磁對后續加工(gong)、運輸和使用的影(ying)響。

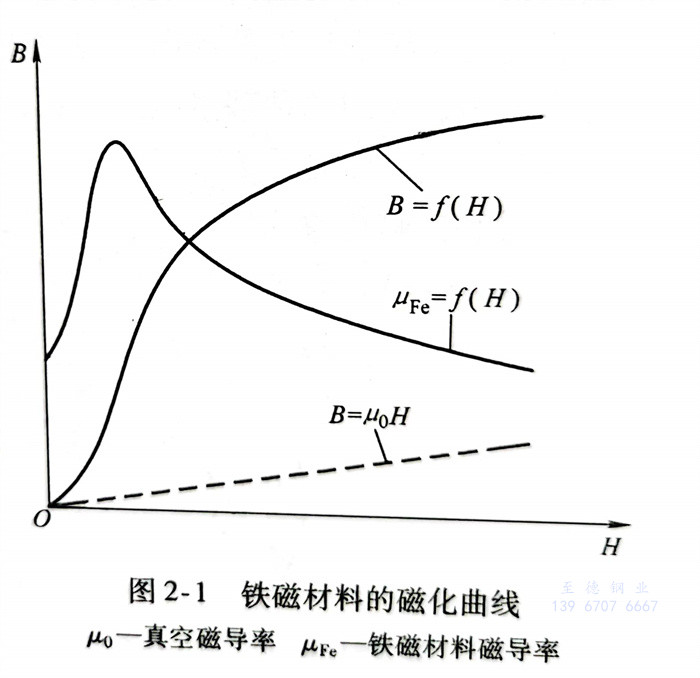

  如圖(tu)2-1所示，將一個對(dui)外(wai)界完全沒有(you)磁(ci)性的鋼鐵試件放(fang)在磁(ci)場(chang)中，它將受(shou)到(dao)磁(ci)化。如果磁(ci)場(chang)強度(du)H從(cong)0開始逐漸增(zeng)(zeng)加，則試件中的磁(ci)感應(ying)強度(du)B也將逐漸增(zeng)(zeng)加至飽(bao)和(he)。這種反映磁(ci)材(cai)料(liao)磁(ci)感應(ying)強度(du)B與磁(ci)場(chang)強度(du)H變(bian)化規律(lv)的曲(qu)線(xian)B＝f（H），稱為材(cai)料(liao)的磁(ci)化曲(qu)線(xian)。

  從圖2-1中可以(yi)看出，當(dang)把(ba)鐵(tie)磁(ci)(ci)(ci)(ci)(ci)(ci)材料(liao)(liao)(liao)置于外(wai)加(jia)(jia)磁(ci)(ci)(ci)(ci)(ci)(ci)場(chang)(chang)中時，其(qi)磁(ci)(ci)(ci)(ci)(ci)(ci)感應強度B將明(ming)顯地增(zeng)(zeng)(zeng)(zeng)大，產生比原來(lai)磁(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)(hua)場(chang)(chang)大得(de)多（10～105倍）的(de)(de)(de)(de)磁(ci)(ci)(ci)(ci)(ci)(ci)場(chang)(chang)。B與(yu)H之(zhi)(zhi)間(jian)存(cun)在(zai)著非線(xian)(xian)性(xing)關系。當(dang)H逐漸增(zeng)(zeng)(zeng)(zeng)大時，B也(ye)增(zeng)(zeng)(zeng)(zeng)加(jia)(jia)，但上(shang)升(sheng)緩(huan)(huan)慢，說(shuo)明(ming)此時磁(ci)(ci)(ci)(ci)(ci)(ci)疇(chou)剛開始中擴(kuo)張，磁(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)(hua)緩(huan)(huan)慢，磁(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)(hua)很不充分。當(dang)H繼續增(zeng)(zeng)(zeng)(zeng)大時，B急驟增(zeng)(zeng)(zeng)(zeng)加(jia)(jia)，幾乎呈(cheng)直(zhi)線(xian)(xian)上(shang)升(sheng)，此時磁(ci)(ci)(ci)(ci)(ci)(ci)疇(chou)疇(chou)壁(bi)位移加(jia)(jia)速，B值(zhi)上(shang)升(sheng)很快，材料(liao)(liao)(liao)得(de)到急劇磁(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)(hua)。在(zai)此階段，B值(zhi)的(de)(de)(de)(de)上(shang)升(sheng)不是(shi)(shi)平滑的(de)(de)(de)(de)，而是(shi)(shi)階梯跳躍式的(de)(de)(de)(de)，并產生稱之(zhi)(zhi)為“巴克豪森(sen)效應”的(de)(de)(de)(de)現象。當(dang)H進一(yi)步增(zeng)(zeng)(zeng)(zeng)大時，B的(de)(de)(de)(de)增(zeng)(zeng)(zeng)(zeng)加(jia)(jia)又變得(de)緩(huan)(huan)慢，產生了一(yi)個轉折，這時磁(ci)(ci)(ci)(ci)(ci)(ci)疇(chou)疇(chou)壁(bi)擴(kuo)張已近尾(wei)聲，代之(zhi)(zhi)以(yi)磁(ci)(ci)(ci)(ci)(ci)(ci)疇(chou)磁(ci)(ci)(ci)(ci)(ci)(ci)矩(ju)的(de)(de)(de)(de)轉動為主。之(zhi)(zhi)后，H值(zhi)即使再(zai)增(zeng)(zeng)(zeng)(zeng)加(jia)(jia)，B卻幾乎不再(zai)增(zeng)(zeng)(zeng)(zeng)加(jia)(jia)，此時磁(ci)(ci)(ci)(ci)(ci)(ci)疇(chou)平行排(pai)列的(de)(de)(de)(de)過程(cheng)已基本結束(shu)，鐵(tie)磁(ci)(ci)(ci)(ci)(ci)(ci)質的(de)(de)(de)(de)磁(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)(hua)過程(cheng)基本結束(shu)，材料(liao)(liao)(liao)磁(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)(hua)已經達到飽和。因此，鐵(tie)磁(ci)(ci)(ci)(ci)(ci)(ci)材料(liao)(liao)(liao)的(de)(de)(de)(de)磁(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)(hua)曲(qu)線(xian)(xian)是(shi)(shi)非線(xian)(xian)性(xing)的(de)(de)(de)(de)。

  從圖2-1中還可以看出，對于(yu)真空中的(de)磁(ci)感應(ying)強度，因(yin)磁(ci)導率為(wei)定(ding)值(zhi)，真空0r的(de)磁(ci)化(hua)(hua)曲線為(wei)一(yi)斜率恒(heng)定(ding)的(de)直線。而對于(yu)鐵磁(ci)材料磁(ci)化(hua)(hua)曲線的(de)斜率，在不同的(de)磁(ci)化(hua)(hua)階段是變(bian)化(hua)(hua)的(de)。當H開始(shi)增加時(shi)，超初HFe值(zhi)增加，但到最大值(zhi)后就下降。下降到一(yi)定(ding)程度時(shi)，μFe值(zhi)變(bian)化(hua)(hua)趨緩(huan)。

  不銹鋼管作為一種典型的鐵磁性材料，進行漏磁檢測的前提是對鋼管進行有效的磁化。根據圖2-1可知，當外激勵磁場強度太小時，鋼管磁感應強度太低，則缺陷不能激發出足夠強度的漏磁場；隨著激勵磁場強度的不斷增加，磁感應強度急劇增加，缺陷漏磁場強度不斷增加；當鋼管被磁化至飽和狀態時，缺陷漏磁場強度將基本保持不變。此時，如果繼續不斷增加外激勵磁場的強度，由于會形成背景磁場的壓縮效應，缺陷漏磁場強度將出現減小的情況，而此時噪聲則不斷增加，從而造成缺陷信噪比降低。因此，將鋼管磁化至飽和狀態是獲得高靈敏度和高信噪比的最佳檢測條件，過弱或過強的外激勵磁場都會影響檢測效果。

  此外，對不銹鋼管進行局部磁化時，存在有效均勻磁化區域。有效均勻磁化區域的含義是指被檢測區域的鋼管必須磁化均勻，也即相同形態的缺陷在該區域內的任何位置都產生相同的漏磁場強度。因此，在設計磁化器時，需要同時滿足對鋼管進行飽和磁化與均勻磁化的要求。
