一、裝卸(xie)碼頭總管的布置
①. 在(zai)引(yin)(yin)堤或(huo)棧橋上敷設(she)管(guan)(guan)道(dao)(dao)，宜(yi)沿引(yin)(yin)堤或(huo)棧橋一側或(huo)兩(liang)(liang)側布(bu)(bu)置。當管(guan)(guan)道(dao)(dao)較(jiao)多需(xu)分(fen)層布(bu)(bu)置時，大管(guan)(guan)徑管(guan)(guan)道(dao)(dao)及檢修頻(pin)繁的管(guan)(guan)道(dao)(dao)應(ying)布(bu)(bu)置在(zai)下層，兩(liang)(liang)層管(guan)(guan)道(dao)(dao)的凈距不應(ying)小于0.8m，下層與(yu)地面(mian)的凈引(yin)(yin)距不應(ying)小于0.4m。
②. 引堤(di)或棧橋一般較(jiao)長，其上敷設的管道應(ying)有足夠(gou)的柔性，在引堤(di)或棧橋布(bu)置(zhi)之初(chu)，就應(ying)考慮設置(zhi)I形彎的需(xu)要。
③. 陸上輸(shu)油管道應沿道路呈(cheng)帶狀布置，并(bing)減少交叉。管道應采用(yong)低支墩(dun)敷設，特殊(shu)情況下可(ke)采用(yong)埋(mai)地敷設。
④. 碼頭上應有暢(chang)通的通道(dao)，供(gong)檢修和操作通行(xing)。
二、鶴管的配置
①. 裝卸碼頭采用的船用鶴管(guan)種類有自支承(cheng)-單管(guan)手(shou)(shou)動(dong)(dong)(dong)(dong)、混(hun)支承(cheng)-單管(guan)手(shou)(shou)動(dong)(dong)(dong)(dong)、分支承(cheng)-單管(guan)手(shou)(shou)動(dong)(dong)(dong)(dong)、分支承(cheng)-雙管(guan)手(shou)(shou)動(dong)(dong)(dong)(dong)等(deng)類型。
a. 自支承(cheng)雙配(pei)重單管船用鶴管是以物料管道自身作(zuo)為支承(cheng)體，內外臂的(de)長度受到(dao)限(xian)制，最大(da)長度不超過10m，適合安裝在(zai)水位穩定(ding)的(de)河流上。其(qi)管徑(jing)規(gui)格較小，可用于裝卸小型的(de)槽船。
b. 混支(zhi)承(cheng)單(dan)配重單(dan)管船用鶴管是物(wu)料管和支(zhi)承(cheng)結(jie)構采(cai)用混合(he)形式，略優于自支(zhi)承(cheng)結(jie)構。但內外臂總長度也不(bu)超過(guo)18m，可用于裝(zhuang)卸中、小(xiao)型的槽船。
c. 分支(zhi)承單(dan)(dan)配(pei)重單(dan)(dan)管(guan)(guan)（雙(shuang)管(guan)(guan)）船用(yong)鶴管(guan)(guan)是一(yi)種大(da)型(xing)裝卸臂(bei)，這種形(xing)式(shi)是工作(zuo)管(guan)(guan)道(dao)與支(zhi)承結構(gou)相互獨立，工作(zuo)管(guan)(guan)道(dao)受力較(jiao)小，適合于裝卸高溫(wen)、低溫(wen)的(de)液(ye)體。它具有(you)(you)工作(zuo)管(guan)(guan)道(dao)口徑范(fan)圍廣(guang)，內外臂(bei)伸出長，適應槽船漂移范(fan)圍大(da)的(de)特點，除部分手動操作(zuo)之(zhi)外，大(da)部分配(pei)有(you)(you)液(ye)壓傳(chuan)動系統，廣(guang)泛用(yong)于大(da)型(xing)槽船的(de)裝卸。
②. 不允許放空的介(jie)質應(ying)采用密閉裝(zhuang)卸(xie)，鶴管(guan)(guan)(guan)(guan)(guan)的氣相(xiang)管(guan)(guan)(guan)(guan)(guan)應(ying)與儲罐的氣相(xiang)管(guan)(guan)(guan)(guan)(guan)相(xiang)接(jie)，將(jiang)排放氣排入儲罐，該氣相(xiang)管(guan)(guan)(guan)(guan)(guan)避(bi)免出現(xian)下袋，以防(fang)凝液(ye)聚集，當配管(guan)(guan)(guan)(guan)(guan)不可(ke)避(bi)免出現(xian)下袋時(shi)，則必(bi)須在袋形(xing)最低點處(chu)設集液(ye)包(bao)及排液(ye)管(guan)(guan)(guan)(guan)(guan)，并按工(gong)藝要求收集處(chu)理或(huo)對集液(ye)包(bao)局(ju)部伴熱，使(shi)凝液(ye)蒸發，避(bi)免產生(sheng)液(ye)封現(xian)象(xiang)。無毒害、非易燃易爆的物料裝(zhuang)卸(xie)時(shi)，可(ke)設放空管(guan)(guan)(guan)(guan)(guan)排放。
三(san)、裝卸碼頭管道布置設計工程(cheng)實例

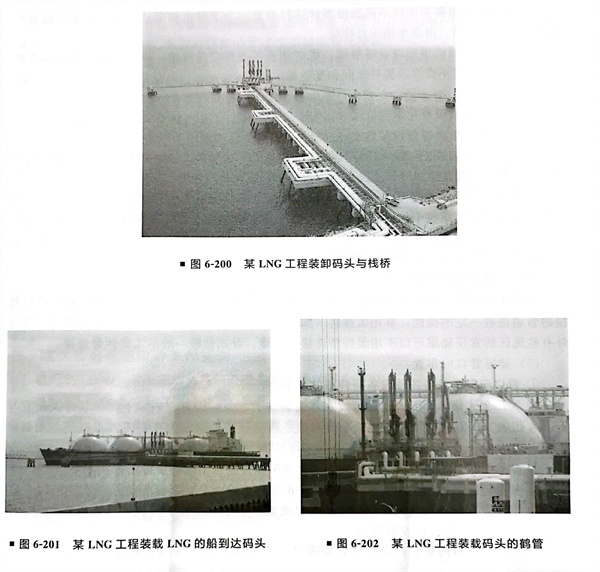

某LNG工程裝卸(xie)碼(ma)頭(tou)與棧橋（圖6-200～圖6-202）
