浙江至德(de)鋼業有限(xian)公司本次與您討論的(de)(de)地下管(guan)，不包括無壓(ya)力的(de)(de)下水(shui)管(guan)及暖通的(de)(de)管(guan)道(dao)。
一、允(yun)許直(zhi)接(jie)埋地的(de)管道(dao)
①. 輸送無(wu)腐蝕性、無(wu)毒和無(wu)爆(bao)炸(zha)危(wei)險的液體、氣體管道，由于某種原(yuan)因(yin)無(wu)法在地上敷設時。
②. 與地(di)下儲罐或(huo)地(di)下泵房(fang)有關(guan)的工藝介質(zhi)管道。
③. 冷卻(que)水及消防或泡沫消防管道。
④. 操(cao)作溫(wen)度小于150℃的(de)熱力管(guan)道。
上述管道還(huan)應滿足：無需經常檢驗，凝液可自動排出及停車時(shi)管道介質不會(hui)發生凝固及堵塞。
二、建筑(zhu)物(wu)內和露天裝置區埋(mai)地管道(dao)設計的一般要求
1. 建筑物內(nei)的埋地管道
①. 管道與建筑(zhu)物墻、柱邊(bian)凈(jing)距不(bu)小(xiao)于1m，并要(yao)躲開基礎，管道標高(gao)低于基礎時(shi)，管道與基礎外邊(bian)緣的凈(jing)距應不(bu)小(xiao)于兩者標高(gao)差及管道挖(wa)溝底寬一半之和。
②. 管道(dao)穿過承重墻(qiang)或建筑物(wu)基(ji)礎時應預留(liu)洞，且管頂(ding)上部(bu)凈(jing)空(kong)不得小于建筑物(wu)的(de)沉降量(liang)，一般凈(jing)空(kong)為(wei)0.15m。
③. 管(guan)道在地梁下穿過時，管(guan)頂(ding)上部(bu)凈空(kong)不(bu)得小于(yu)0.15m。
④. 兩管道間(jian)的(de)最小(xiao)凈(jing)距(ju)：平行時應為0.5m，交叉時應為0.15m。
⑤. 管道穿(chuan)過(guo)地下室外(wai)墻(qiang)或地下構筑物(wu)墻(qiang)壁時(shi)應預埋(mai)防水套管。
⑥. 管道不得布置在可能受重物壓壞的地方(fang)。
⑦. 管(guan)道不得穿過設備。
⑧. 管頂最小埋設(she)深度：素土地坪(ping)不小于(yu)(yu)0.6m；水(shui)泥地面不小于(yu)(yu)0.4m。
⑨. 埋(mai)地管道不(bu)宜采(cai)用可(ke)能泄漏(lou)的連(lian)接結構(gou)，如(ru)法蘭或(huo)螺栓連(lian)接等，管材(cai)不(bu)宜采(cai)用易(yi)碎材(cai)料。
⑩. 埋(mai)地(di)(di)(di)管道與地(di)(di)(di)面(mian)(mian)上管道分界點一般在地(di)(di)(di)面(mian)(mian)以上0.5m處（有的工程項目(mu)統一規定為地(di)(di)(di)面(mian)(mian)以上0.3m處）。
?. 建(jian)筑物(wu)內的(de)(de)地下管道應盡量采用管溝敷設的(de)(de)方(fang)式。
?. 易燃易爆介(jie)質管道在裝(zhuang)置(zhi)外(wai)，如為(wei)埋地敷設，則進入裝(zhuang)置(zhi)區界附近(jin)應(ying)轉為(wei)地上管道。
2. 露天(tian)裝(zhuang)置區埋地管道
①. 滿(man)足埋地(di)管(guan)道之(zhi)間、管(guan)道與構筑物(wu)之(zhi)間以(yi)及管(guan)道與鐵路之(zhi)間平行與交叉的凈距規定(ding)。
②. 埋地管道的套(tao)管應伸(shen)出道路或管溝外緣兩側(ce)(ce)不小(xiao)于1.0m，伸(shen)出鐵路兩側(ce)(ce)不小(xiao)于3.0m。以上(shang)套(tao)管內不允許有法蘭、螺紋等(deng)連(lian)接件(jian)，管道焊縫需要探傷。
③. 管道高(gao)點(dian)設(she)排(pai)氣、低(di)點(dian)設(she)排(pai)凈，并(bing)設(she)閥門(men)井。
④. 鑄鐵管(guan)或非金(jin)屬(shu)管(guan)道(dao)穿(chuan)過車(che)輛(liang)通(tong)(tong)過的通(tong)(tong)道(dao)時，需預埋套(tao)管(guan)。
三、GB50316《工業金(jin)屬管(guan)道設(she)計(ji)規范》對埋地管(guan)道設(she)計(ji)的(de)要(yao)求
①. 埋地敷設(she)的管道應(ying)妥善解決防(fang)凍、防(fang)凝結(jie)、吹掃、排液(ye)、防(fang)外(wai)腐蝕(shi)及承受(shou)外(wai)荷載等問(wen)題。埋地管道如有(you)閥(fa)(fa)(fa)(fa)門(men)應(ying)設(she)閥(fa)(fa)(fa)(fa)井。大型閥(fa)(fa)(fa)(fa)井應(ying)考慮操作(zuo)和檢修(xiu)人(ren)員(yuan)能下到(dao)井內作(zuo)業；小型閥(fa)(fa)(fa)(fa)井可只考慮人(ren)員(yuan)在(zai)井外(wai)操作(zuo)閥(fa)(fa)(fa)(fa)門(men)的可能性（手(shou)操作(zuo)或采用(yong)閥(fa)(fa)(fa)(fa)門(men)伸長桿）。閥(fa)(fa)(fa)(fa)井應(ying)設(she)排水點。
②. 輸送可燃氣體、可燃液(ye)體的埋(mai)地(di)管(guan)道不(bu)(bu)(bu)宜穿越電(dian)(dian)纜(lan)溝，如不(bu)(bu)(bu)可避免時(shi)應(ying)設套(tao)管(guan)。當(dang)管(guan)道介質溫(wen)(wen)度(du)超過60℃時(shi)，在(zai)套(tao)管(guan)內應(ying)充填隔熱材料(liao)，使套(tao)管(guan)外壁(bi)溫(wen)(wen)度(du)不(bu)(bu)(bu)超過60℃。套(tao)管(guan)長度(du)伸(shen)出電(dian)(dian)纜(lan)溝外壁(bi)不(bu)(bu)(bu)小于0.5m。
③. 管(guan)道與管(guan)道及電纜間的(de)最小水平(ping)(ping)間距(ju)應符合現(xian)行國家(jia)標準GB 50187《工業(ye)企業(ye)總平(ping)(ping)面(mian)設(she)計(ji)規范》的(de)規定。
④. 從道路(lu)下面穿越的管(guan)(guan)道，其頂(ding)部至路(lu)面不(bu)(bu)宜小(xiao)(xiao)于(yu)(yu)0.7m（SH/T 3012規定裝置內(nei)埋(mai)地管(guan)(guan)道的管(guan)(guan)頂(ding)距一般混(hun)凝土地表面不(bu)(bu)應(ying)小(xiao)(xiao)于(yu)(yu)0.3m；通過機(ji)械車輛(liang)的通道下不(bu)(bu)小(xiao)(xiao)于(yu)(yu)0.75m或采用套管(guan)(guan)保(bao)護(hu)）。從鐵(tie)路(lu)下面穿越的管(guan)(guan)道應(ying)設套管(guan)(guan)，套管(guan)(guan)頂(ding)至鐵(tie)軌底的距離不(bu)(bu)應(ying)小(xiao)(xiao)于(yu)(yu)1.2m。
⑤. 管(guan)道(dao)與(yu)電纜(lan)(lan)間(jian)交叉凈距不應(ying)小(xiao)于(yu)0.5m。電纜(lan)(lan)宜敷設在熱(re)管(guan)道(dao)下面(mian)(mian)，腐(fu)蝕(shi)性(xing)流體管(guan)道(dao)上(shang)面(mian)(mian)。
⑥. B類流(liu)體(ti)（按(an)GB50316）、氧氣和(he)熱力管(guan)道與(yu)其他管(guan)道的交(jiao)(jiao)叉凈距不應小于(yu)0.25m；C類及D類流(liu)體(ti)管(guan)道間的交(jiao)(jiao)叉凈距不宜小于(yu)0.15m。
⑦. 管道埋深應在冰凍線(xian)以(yi)下。當無法(fa)實現時，應有可靠的防凍保護措施。
⑧. 設有(you)補償器、閥門及(ji)其他需維修的(de)管道(dao)組成(cheng)件，應將其布(bu)置在符(fu)合安全要(yao)求的(de)井室中，井內(nei)應有(you)寬度大于(yu)或等于(yu)0.5m的(de)維修空間。
⑨. 有(you)加熱保護的（如(ru)伴熱）管(guan)(guan)道不應(ying)直(zhi)接埋地(di)，可設在管(guan)(guan)溝(gou)內。
⑩. 挖土(tu)共溝敷設管(guan)道的要求應符合(he)現行國家(jia)標(biao)準GB50187《工業企業總平面設計規(gui)范》的規(gui)定。
?. 帶有(you)(you)隔熱(re)層及外護套的(de)埋(mai)地管道(dao)，布置時(shi)應(ying)有(you)(you)足夠柔(rou)性，并(bing)在(zai)外套內有(you)(you)內管熱(re)脹的(de)余(yu)地。無補償直埋(mai)方法，可用于溫(wen)度小于或等(deng)于120℃的(de)D類(lei)流體的(de)管道(dao)，并(bing)應(ying)按國(guo)家現行直埋(mai)供(gong)熱(re)管道(dao)標準的(de)規(gui)定(ding)進行設計(ji)與施(shi)工。
四、大型管溝內管道(dao)布置(zhi)
1. 管溝內管道(dao)布(bu)置必(bi)須符(fu)合(he)的條件
①. 輸送介質無腐蝕(shi)、無毒以及非易(yi)燃易(yi)爆管(guan)道(dao)。
②. 不宜埋地(di)、又不宜架空布置的(de)管道。
③. 正常(chang)地下水位低于溝(gou)底。
④. 防止重組分氣(qi)體及有害氣(qi)體在(zai)溝內聚集(ji)，必(bi)要時在(zai)溝內填砂。
2. 管溝(gou)的設(she)計(ji)
①. 管溝(gou)(gou)坡度：各(ge)種管溝(gou)(gou)溝(gou)(gou)底(di)(di)應有不(bu)小于0.002的縱(zong)向坡度，管溝(gou)(gou)截面底(di)(di)部應有0.05的坡度。管溝(gou)(gou)最低處應設下水箅子(zi)和(he)集水坑，以便將管道偶然泄漏或溝(gou)(gou)壁滲水排除。
②. 管溝(gou)溝(gou)蓋板應做(zuo)成(cheng)0.02的橫向雙落水坡度，當溝(gou)寬(kuan)小于1.0m時(shi)可做(zuo)成(cheng)單坡，以便地面滲水排至(zhi)溝(gou)外。
③. 管溝埋(mai)深：蓋板至設計地(di)面的覆土深不(bu)小于0.3m，車行道(dao)路不(bu)小于0.5m。
④. 若(ruo)管(guan)(guan)溝(gou)低于地下水(shui)位時，管(guan)(guan)溝(gou)應采取全(quan)防水(shui)結構。
⑤. 檢(jian)(jian)查井的(de)(de)設置(zhi)場合：對裝有閥門或需(xu)要經常檢(jian)(jian)修的(de)(de)管件；直線部分相隔100～150m（最(zui)大不超(chao)過200m）；管溝縱向坡度最(zui)低(di)點處。
⑥. 管(guan)溝內考慮自然(ran)通(tong)風，必要時通(tong)行管(guan)溝采(cai)用臨(lin)時機械通(tong)風。
3. 管(guan)(guan)溝中管(guan)(guan)道閥門設置
①. 管溝中管道排列要便于(yu)安裝維修。

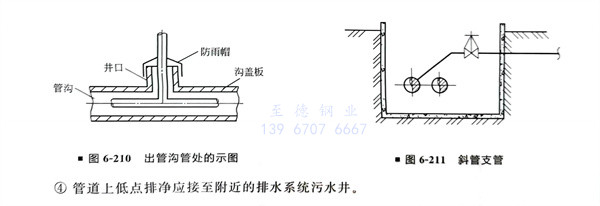

②. 管(guan)溝(gou)中管(guan)道(dao)穿(chuan)出溝(gou)蓋(gai)板(ban)與(yu)地上管(guan)道(dao)相接，需(xu)加垂直方(fang)向套管(guan)或(huo)搗制豎井至地面上0.5m，蓋(gai)板(ban)處需(xu)密封，頂部需(xu)加防雨帽（圖6-210）。
③. 檢查井的人(ren)孔應(ying)布置在井的邊緣四(si)角位置。閥門宜立(li)裝(zhuang)、手輪(lun)朝上(shang)。管(guan)道布置應(ying)緊湊，如支(zhi)管(guan)以(yi)45°與主管(guan)相接，閥門設在水平管(guan)上(shang)（圖6-211）。
④. 管(guan)道上低(di)點排凈應(ying)接至(zhi)附(fu)近的排水系統污(wu)水井。
五、GB50316《工業金(jin)屬管(guan)道設(she)計規(gui)范》對溝內管(guan)道設(she)計的要求
①. 可通行管(guan)溝的管(guan)道布置應符合以下規(gui)定。
a. 在無可靠的通風條件(jian)及(ji)無安全措施時(shi)，不(bu)得(de)在通行管溝內布置窒息(xi)性(xing)及(ji)B類流體的管道。
b. 溝(gou)內過道(dao)凈(jing)寬不宜小于0.7m，凈(jing)高不宜小于1.8m。
c. 對于長的管(guan)溝應(ying)(ying)設(she)(she)安(an)全入口(kou)，每隔(ge)100m應(ying)(ying)設(she)(she)有人孔及直梯，必(bi)要(yao)時(shi)設(she)(she)安(an)裝孔。
②. 不可通行管溝(gou)的管道(dao)布置應符(fu)合下列規定。
a. 當溝內布(bu)置(zhi)經常(chang)操作的閥門(men)時，閥門(men)應布(bu)置(zhi)在不影(ying)響通行的地(di)方，必要時可增設閥門(men)伸長桿，將手輪引(yin)伸至靠近活動溝蓋背面的高度處。
b. B類流體（按GB50316）的管(guan)(guan)道(dao)不(bu)宜設在密閉(bi)的溝(gou)內(nei)。在明溝(gou)中不(bu)宜敷設密度比(bi)環境空氣(qi)(qi)大(da)的B類氣(qi)(qi)體管(guan)(guan)道(dao)。當不(bu)可(ke)避免時，應在溝(gou)內(nei)填滿細(xi)砂，并(bing)應定期檢查管(guan)(guan)道(dao)使用情況。
六、室外(wai)地下管道與鐵路(lu)道路(lu)及建筑物(wu)間(jian)的(de)距離

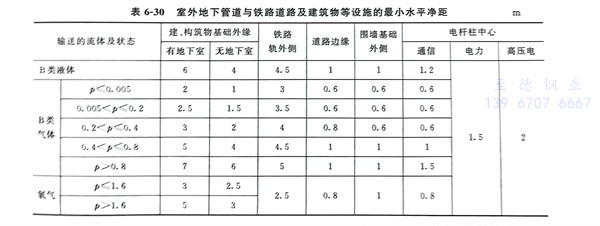

室外地下管道(dao)與鐵路道(dao)路及建筑物(wu)等設施的最小水平凈(jing)距見表(biao)6-30。
七、地下(xia)管道(dao)布置設計工程實例

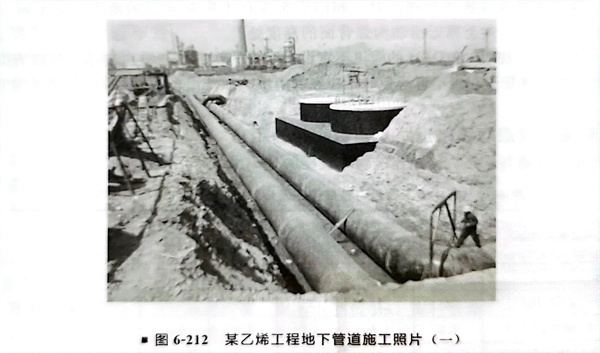

某乙烯工(gong)程地下管道施工(gong)照(zhao)片(pian)（圖(tu)6-212、圖(tu)6-213）
管(guan)(guan)(guan)(guan)溝(gou)中敷(fu)設(she)管(guan)(guan)(guan)(guan)道，當管(guan)(guan)(guan)(guan)道不宜(yi)于(yu)埋(mai)地或沿地面敷(fu)設(she)，又不可能架空敷(fu)設(she)時，可敷(fu)設(she)在管(guan)(guan)(guan)(guan)溝(gou)中。管(guan)(guan)(guan)(guan)溝(gou)的形式一般有如(ru)下三(san)種(zhong)：可通行(xing)管(guan)(guan)(guan)(guan)溝(gou)（圖(tu)6-214）、半通行(xing)管(guan)(guan)(guan)(guan)溝(gou)（圖(tu)6-215）、不通行(xing)管(guan)(guan)(guan)(guan)溝(gou)。
半通行管溝(gou)的(de)凈(jing)高(gao)一(yi)般小于1.6m，通道(dao)寬度一(yi)般采用(yong)0.6m左右。如(ru)果(guo)采用(yong)橫(heng)貫管溝(gou)斷面(mian)的(de)支架時，其下面(mian)的(de)凈(jing)高(gao)應不(bu)小于1m。
不通行(xing)管溝(gou)容(rong)積小，最(zui)小高度為0.45m，管子外表距溝(gou)底、溝(gou)頂和側墻的凈(jing)距及相鄰(lin)兩根管道凈(jing)距不應小于0.15m；管道只能布置(zhi)成單層，不能雙層或(huo)多層布置(zhi)，以便安裝及檢修。
在(zai)管(guan)溝(gou)中敷設(she)管(guan)道(dao)時，如同一地溝(gou)內(nei)有(you)幾(ji)層(ceng)(ceng)管(guan)道(dao)，敷設(she)應從(cong)最(zui)下(xia)面一層(ceng)(ceng)開始，最(zui)好在(zai)下(xia)層(ceng)(ceng)的管(guan)道(dao)安裝、試壓、保溫等全部(bu)完成后，再進(jin)行(xing)上層(ceng)(ceng)管(guan)道(dao)的安裝。
用(yong)管溝敷(fu)設(she)管道的優點是：管道隱蔽，不占用(yong)空間位(wei)置；檢修(xiu)方便（與埋地敷(fu)設(she)比(bi)較(jiao)(jiao)）；距(ju)離(li)短，節省材料。缺點是：管溝修(xiu)建費用(yong)較(jiao)(jiao)高，投(tou)資(zi)較(jiao)(jiao)大；管道安裝、檢修(xiu)不如架空敷(fu)設(she)方便；一般不適宜(yi)于敷(fu)設(she)輸送(song)有腐蝕(shi)性(xing)(xing)及有爆炸性(xing)(xing)危險介質的管道。
