蒸汽分配站和供氣管的(de)布置（圖6-226）

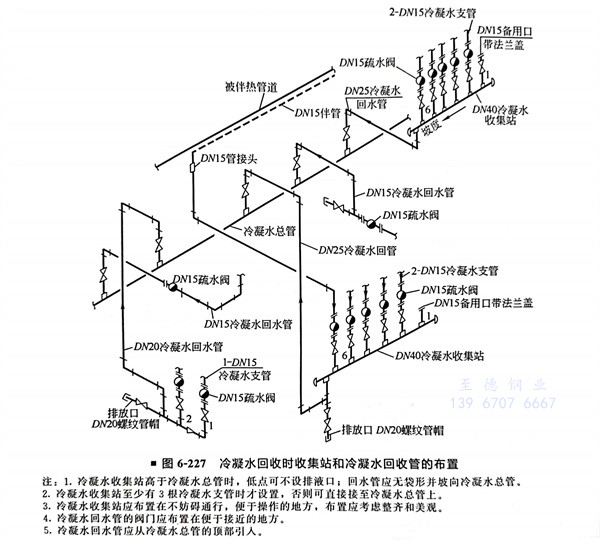

  冷凝水回收(shou)時收(shou)集(ji)站和冷凝水回收(shou)管的布置（圖6-227）

注：1. 冷(leng)凝水收集站高于冷(leng)凝水總(zong)管(guan)時，低(di)點可(ke)不設(she)排液口；回水管(guan)應無袋形并坡向冷(leng)凝水總(zong)管(guan)。

     2. 冷(leng)凝(ning)水收集站至少有3根冷(leng)凝(ning)水支管時才設置，否則可直接(jie)接(jie)至冷(leng)凝(ning)水總管上。

     3. 冷凝水收集站應(ying)布(bu)置(zhi)在不妨礙通(tong)行(xing)，便于操作(zuo)的地方，布(bu)置(zhi)應(ying)考慮(lv)整齊(qi)和美觀(guan)。

    4. 冷(leng)凝(ning)水回水管(guan)的(de)閥門(men)應布置在便于接近的(de)地(di)方(fang)。

   5. 冷凝水(shui)回水(shui)管(guan)應從冷凝水(shui)總管(guan)的頂部引人。

  熱(re)水分配(pei)站限流孔板的錯誤設計

  有(you)的(de)設計(ji)人員為(wei)每(mei)根伴(ban)熱(re)(re)供管(guan)(guan)(guan)(guan)都增加(jia)了限(xian)流孔(kong)(kong)板(ban)，這是沒有(you)真正(zheng)理解限(xian)流孔(kong)(kong)板(ban)的(de)作(zuo)用(yong)，其實只有(you)在同一個熱(re)(re)水分配(pei)站上最短熱(re)(re)水伴(ban)管(guan)(guan)(guan)(guan)當量長度小于最長伴(ban)管(guan)(guan)(guan)(guan)當量長度70％的(de)時(shi)候(hou)，才在較短管(guan)(guan)(guan)(guan)線上增加(jia)限(xian)流孔(kong)(kong)板(ban)或截止閥才有(you)作(zuo)用(yong)，否則既(ji)浪費又不起作(zuo)用(yong)。
