①. 收(shou)(shou)集(ji)(ji)站(zhan)(zhan)接管(guan)數:DN40冷凝(ning)水(shui)收(shou)(shou)集(ji)(ji)站(zhan)(zhan)(或(huo)DN50熱(re)(re)水(shui)或(huo)導(dao)熱(re)(re)油(you)收(shou)(shou)集(ji)(ji)站(zhan)(zhan))每站(zhan)(zhan)設(she)DN15(或(huo)DN20)接管(guan)口不少于6個;DN50冷凝(ning)水(shui)收(shou)(shou)集(ji)(ji)站(zhan)(zhan)(或(huo)DN80熱(re)(re)水(shui)或(huo)導(dao)熱(re)(re)油(you)收(shou)(shou)集(ji)(ji)站(zhan)(zhan))每站(zhan)(zhan)設(she)DN15(或(huo)DN20)接管(guan)口不少于10個。每個收(shou)(shou)集(ji)(ji)站(zhan)(zhan)留1~2個備用口,備用口應配置(zhi)閥門并用螺紋(wen)管(guan)帽或(huo)法蘭蓋封閉。


  ②. 根據管道(dao)布(bu)置(zhi)設計需要,收集(ji)站(zhan)可以采用臥式(shi)(水平)或立式(shi)布(bu)置(zhi)。


  ③. 冷凝水收集站的各伴管接管口應帶有各自的蒸汽疏水(shui)閥及切斷閥。


  ④. 一般在(zai)3m半徑范(fan)圍內至(zhi)少有(you)3根冷凝液(ye)管(guan)或回水(shui)(shui)管(guan)組時,應提供冷凝液(ye)站(zhan)或熱水(shui)(shui)回水(shui)(shui)站(zhan)。


  ⑤. 蒸(zheng)汽冷凝水回(hui)流管(guan)應從總(zong)管(guan)的頂部(bu)引入(ru);冷凝水總(zong)管(guan)高于收集站時(shi),如果確(que)認(ren)冷凝水回(hui)流管(guan)可能(neng)有(you)閃蒸(zheng)蒸(zheng)汽時(shi),則(ze)收集管(guan)上應加(jia)止回(hui)閥。


  ⑥. 蒸汽分配管與凝(ning)結(jie)水集(ji)合管的斷(duan)面(mian)積(ji)不(bu)能小于,伴熱管斷(duan)面(mian)積(ji)之和。



工程應用:熱水、蒸汽(qi)伴熱管典型圖

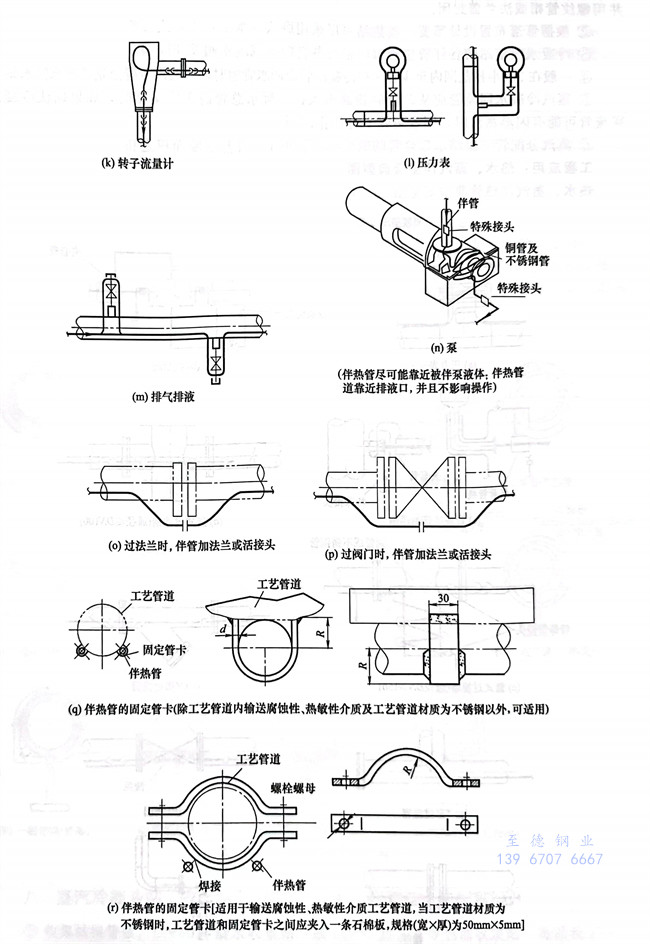

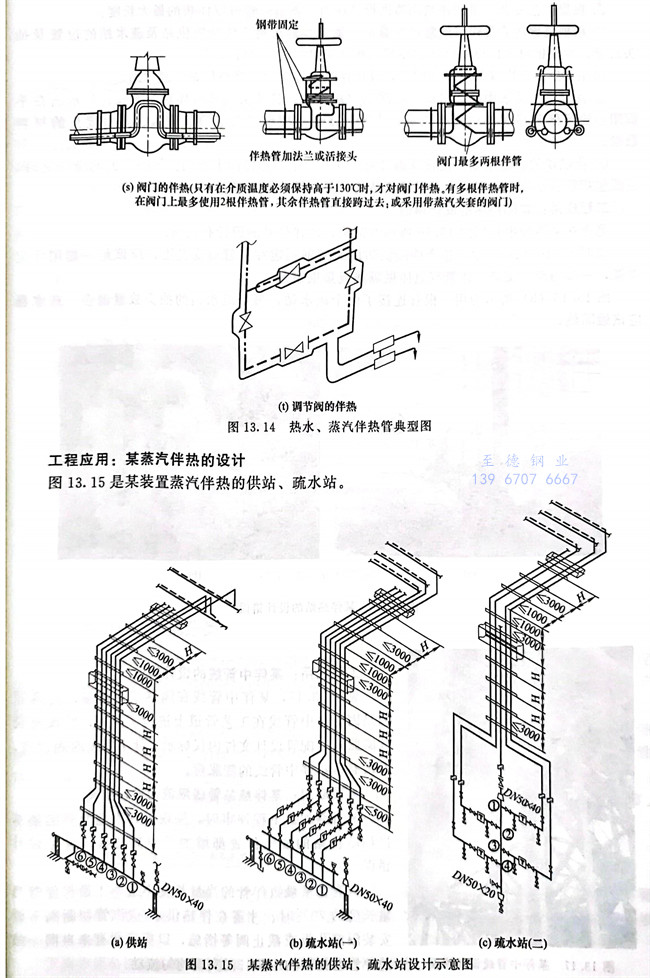

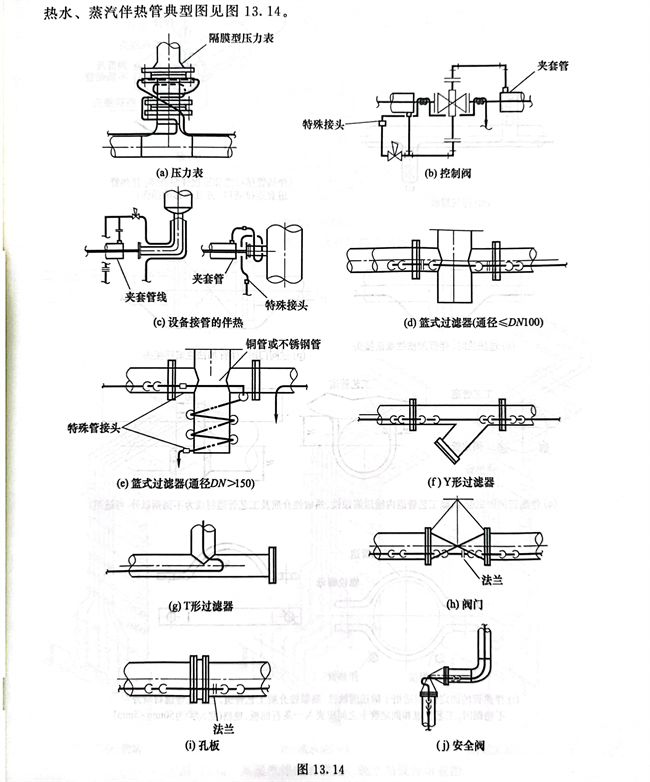

熱水、蒸汽伴熱管典型圖見圖13.14。


 ①. 根據工藝專業提供的(de)伴熱(re)用蒸汽設計(ji)壓力,查出(chu)伴管(guan)可以伴熱(re)的(de)最大長度。


  ②. 根(gen)據裝置內(nei)需要(yao)伴(ban)熱(re)(re)的(de)管道(dao)數量(liang)及(ji)(ji)距離,規(gui)劃出(chu)蒸汽(qi)伴(ban)熱(re)(re)的(de)供站及(ji)(ji)疏水站的(de)位(wei)置及(ji)(ji)抽頭數量(liang),并根(gen)據每個伴(ban)熱(re)(re)站位(wei)置的(de)環境選(xuan)擇是采(cai)用立式(shi)站或臥式(shi)站。


  ③. 在3D模型內或(huo)管道平面圖上,設計伴(ban)熱連接(jie)總(zong)管及伴(ban)熱供站、疏(shu)水站。


  ④. 在(zai)伴(ban)熱(re)連接表(biao)中(zhong)示意(yi)出每個伴(ban)熱(re)站(疏水站)各抽頭(tou)編(bian)號所伴(ban)熱(re)的管線(xian)、標示出在(zai)平(ping)面(mian)圖上的起伴(ban)和(he)終伴(ban)的位置等信息,表(biao)示出了(le)伴(ban)熱(re)管線(xian)的總長度、管接頭(tou)、活接頭(tou)的材料數量(liang)。


  ⑤. 伴熱(re)供站、疏水站的(de)(de)(de)位置(zhi)及編號(hao)可以在管(guan)道平面(mian)布(bu)置(zhi)圖上查(cha)到。伴熱(re)有關的(de)(de)(de)設(she)計文件,主要包括(kuo)管(guan)道平面(mian)布(bu)置(zhi)圖(示(shi)意了伴熱(re)站的(de)(de)(de)位置(zhi))及伴熱(re)連接表。




工程應用:某伴熱站的設計錯(cuo)誤

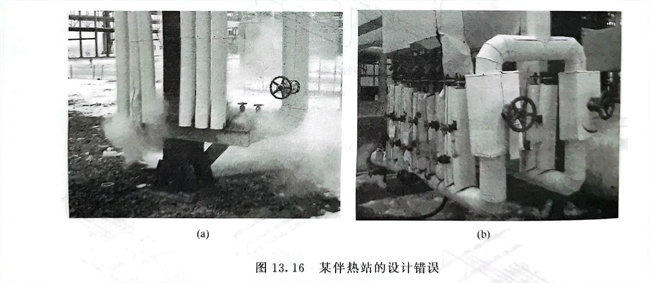

  筆者在某裝置中看(kan)到圖13.16所示的(de)結構,該(gai)伴熱站的(de)設計有錯(cuo)誤(wu)。


  如圖13.16(a)所示,整個(ge)伴熱供站(zhan)用大型鋼固(gu)定在了管廊支柱(zhu)上,應該是(shi)一(yi)端(duan)用固(gu)定支架,一(yi)端(duan)用滑動支架。伴管宜整體做隔熱成集束布(bu)置(zhi)。


  圖13.16(b)所示為用一根管連接了兩個(ge)疏水站,每個(ge)疏水站的抽頭數量偏多。疏水器應該做隔熱。




工(gong)程應用:某(mou)伴中管線的(de)設計錯誤(wu)

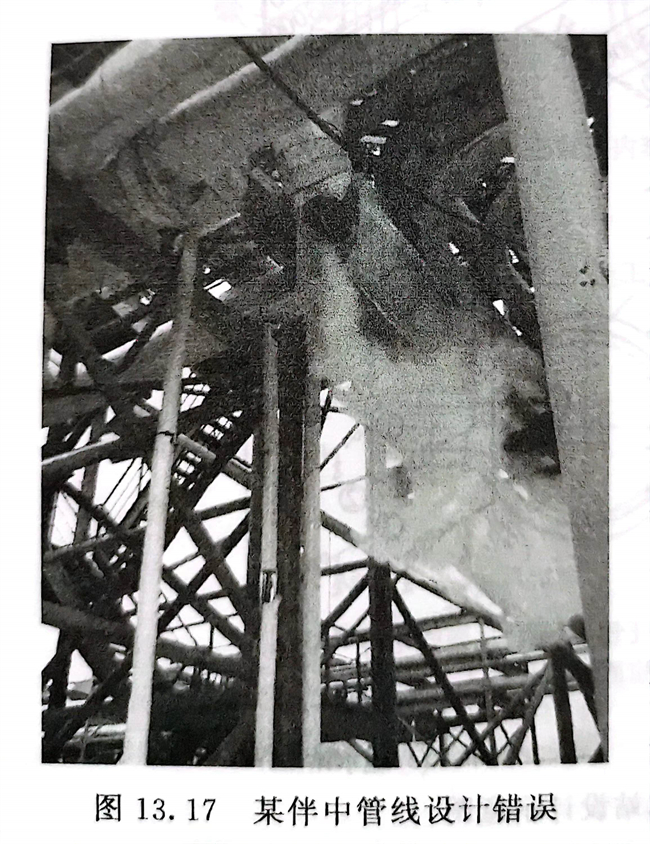

  見圖13.17,某伴(ban)中(zhong)(zhong)管(guan)線(xian)在隔熱(re)層內泄漏(lou),究其原因是因為伴(ban)中(zhong)(zhong)管(guan)線(xian)在工(gong)藝管(guan)道上進行了固定,但沒(mei)有設計膨脹(zhang)彎(wan)。配(pei)管(guan)設計文(wen)件內僅標(biao)示了伴(ban)中(zhong)(zhong)管(guan)線(xian)的(de)固定點,而(er)沒(mei)有標(biao)示伴(ban)中(zhong)(zhong)管(guan)線(xian)的(de)膨脹(zhang)彎(wan)。




工程應用:某伴熱(re)站管線限流的設計錯誤


  筆(bi)者參加某工程評(ping)審時,發現設計人(ren)把所有的(de)熱水伴熱站(zhan)供站(zhan)的(de)抽頭位(wei)置(zhi)都增加了限流孔板,這(zhe)是設計錯(cuo)誤(wu)。


  只有在(zai)某最短(duan)伴(ban)管(guan)的(de)當(dang)量(liang)長度不宜小于最長伴(ban)管(guan)當(dang)量(liang)長度的(de)70%時(shi),才(cai)需(xu)在(zai)伴(ban)熱供(gong)水/供(gong)汽管(guan)切(qie)斷閥下(xia)游安(an)裝(zhuang)限流(liu)孔板或截止閥等措施(shi),以(yi)保證所有來(lai)自同一站(zhan)的(de)伴(ban)管(guan)有相似的(de)壓降,以(yi)實(shi)現均(jun)勻流(liu)動。
