蒸汽疏水(shui)閥(fa)(簡稱疏水閥(fa))是在蒸汽加熱系統及設備中排除蒸汽凝結水而又防止蒸汽泄漏的專用閥。
1. 工(gong)作性能(neng)
疏水(shui)閥的工作性能(neng)主(zhu)要由工作壓差(cha)、疏水(shui)量、過冷度、漏汽率、排氣(qi)功(gong)能(neng)及使用(yong)壽命來決定。
①. 工作壓差
是(shi)指疏(shu)水(shui)(shui)(shui)閥在工(gong)作條件下,進口(kou)端的蒸(zheng)汽壓(ya)(ya)力(li)與出口(kou)端的冷凝水(shui)(shui)(shui)排出壓(ya)(ya)力(li)的差(cha)值。工(gong)作壓(ya)(ya)差(cha)的大(da)(da)小直接影響疏(shu)水(shui)(shui)(shui)閥的疏(shu)水(shui)(shui)(shui)量,即工(gong)作壓(ya)(ya)差(cha)大(da)(da),疏(shu)水(shui)(shui)(shui)量也大(da)(da);工(gong)作壓(ya)(ya)差(cha)小,疏(shu)水(shui)(shui)(shui)量也小。工(gong)作壓(ya)(ya)差(cha)小到一定數(shu)值后,疏(shu)水(shui)(shui)(shui)閥將停(ting)止疏(shu)水(shui)(shui)(shui)。一般(ban)疏(shu)水(shui)(shui)(shui)閥的最小工(gong)作壓(ya)(ya)差(cha)為0.05MPa.
②. 疏(shu)水量(liang)
是(shi)指疏水閥全負(fu)荷時,在工作壓差和溫度的(de)條件下,運行1小時所能排出的(de)最大凝結水量(liang)。疏水量(liang)是(shi)疏水閥功能及其(qi)選型的(de)主要指標。
③. 過冷度
是指疏(shu)(shu)水(shui)閥(fa)(fa)進(jin)口端(duan)的(de)(de)飽(bao)和蒸汽溫(wen)(wen)(wen)度(du)與出(chu)口端(duan)凝(ning)結(jie)(jie)水(shui)排(pai)出(chu)溫(wen)(wen)(wen)度(du)的(de)(de)差值(zhi)。過(guo)(guo)冷(leng)(leng)度(du)的(de)(de)最小差值(zhi)為(wei)(wei)零度(du),即出(chu)口端(duan)排(pai)出(chu)的(de)(de)冷(leng)(leng)凝(ning)水(shui)為(wei)(wei)飽(bao)和水(shui)。過(guo)(guo)冷(leng)(leng)度(du)為(wei)(wei)零時,說(shuo)明該疏(shu)(shu)水(shui)閥(fa)(fa)內(nei)一旦存在凝(ning)結(jie)(jie)水(shui)就能(neng)立即排(pai)出(chu)。過(guo)(guo)冷(leng)(leng)度(du)大的(de)(de)疏(shu)(shu)水(shui)閥(fa)(fa),說(shuo)明該閥(fa)(fa)內(nei)存在的(de)(de)凝(ning)結(jie)(jie)水(shui)需要有一段(duan)降溫(wen)(wen)(wen)過(guo)(guo)程,待凝(ning)結(jie)(jie)水(shui)溫(wen)(wen)(wen)度(du)降低到(dao)一定溫(wen)(wen)(wen)度(du)后(hou)才能(neng)排(pai)出(chu)。過(guo)(guo)冷(leng)(leng)度(du)小的(de)(de)疏(shu)(shu)水(shui)閥(fa)(fa)能(neng)提高凝(ning)結(jie)(jie)水(shui)系(xi)統的(de)(de)熱利用率(lv)。過(guo)(guo)冷(leng)(leng)度(du)大的(de)(de)疏(shu)(shu)水(shui)閥(fa)(fa),如果(guo)選型(xing)及安裝不符合(he)運行(xing)條(tiao)件(jian)時,將會降低凝(ning)結(jie)(jie)水(shui)系(xi)統的(de)(de)熱效率(lv)。
④. 漏(lou)汽率(lv)
是指(zhi)疏水閥在運(yun)(yun)行(xing)(xing)中泄漏(lou)(lou)的(de)蒸汽量與(yu)凝結(jie)水實際排出量的(de)比(bi)值。正常運(yun)(yun)行(xing)(xing)的(de)疏水閥要求(qiu)漏(lou)(lou)汽率(lv)不大于3%.
⑤. 排氣功能
是指疏(shu)水閥(fa)(fa)排除(chu)系統中的(de)空(kong)氣(qi)及其他不(bu)凝(ning)性(xing)氣(qi)體的(de)能(neng)力(li)。空(kong)氣(qi)及不(bu)凝(ning)性(xing)氣(qi)體在(zai)換熱(re)(re)系統內會降低熱(re)(re)效(xiao)率,也能(neng)阻礙疏(shu)水閥(fa)(fa)內凝(ning)結(jie)水的(de)排出(chu),對排氣(qi)功能(neng)差的(de)疏(shu)水閥(fa)(fa)要增加(jia)手(shou)動或自動排氣(qi)閥(fa)(fa)。
⑥. 使用壽命
是(shi)指疏水閥的漏汽率不超(chao)過規定(ding)值時的使用期限。我國閥門(men)行業標準規定(ding)疏水閥的使用壽命應不少于8000小時。
2. 結構類型
按照疏(shu)水閥的動(dong)作(zuo)原理分(fen),有(you)機械型、熱靜力型及(ji)熱動(dong)力型疏(shu)水閥三種。
①. 機械型疏(shu)水閥(fa)

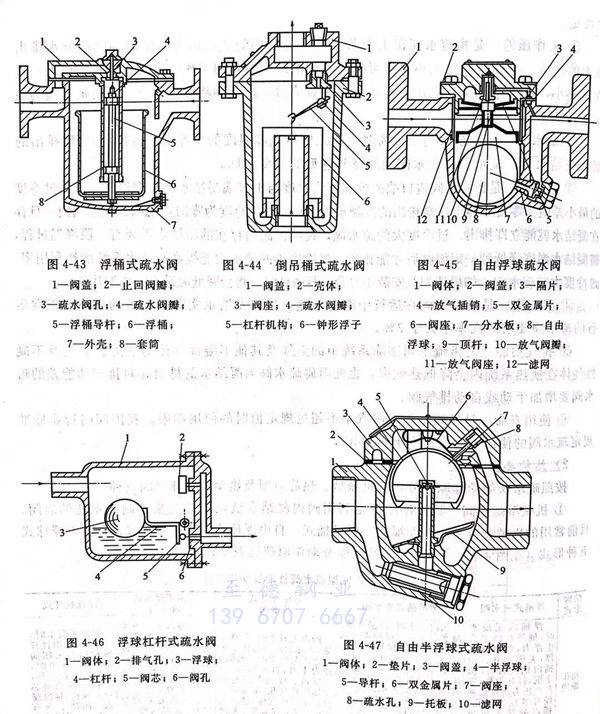

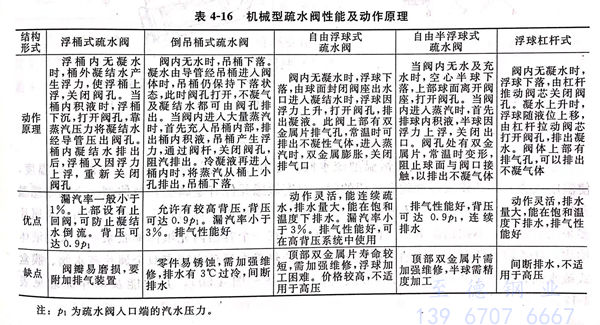

其(qi)(qi)工作原理(li)是利用(yong)閥(fa)內凝結水(shui)液位的(de)變(bian)化來控制疏水(shui)孔的(de)啟(qi)閉。目前常用(yong)的(de)機械型疏水(shui)閥(fa)有浮桶(tong)式(shi)(shi)、倒吊桶(tong)式(shi)(shi)、自由浮球式(shi)(shi)、浮球杠(gang)桿式(shi)(shi)、自由半浮球式(shi)(shi)五種形(xing)式(shi)(shi)(見(jian)圖4-43~圖4-47),其(qi)(qi)性能及動(dong)作原理(li)見(jian)表4-16。
②. 熱靜力型(xing)疏水(shui)閥

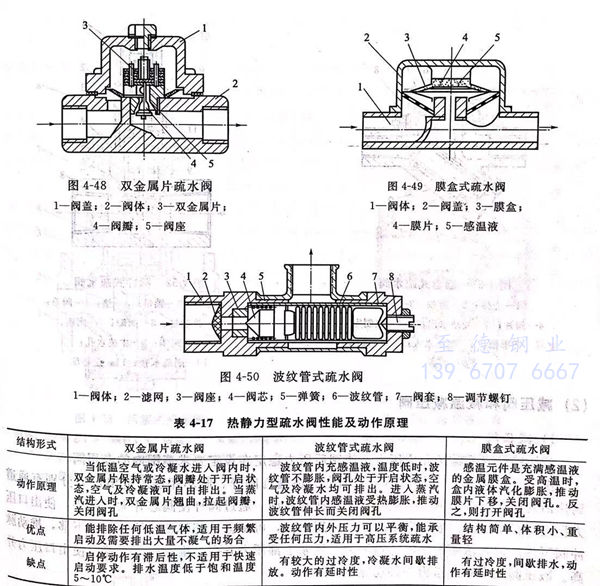

(又稱恒溫型(xing)疏水(shui)(shui)閥(fa))是(shi)利(li)用(yong)蒸(zheng)汽、凝結(jie)水(shui)(shui)和空氣的(de)不同溫度(du),使(shi)溫度(du)敏感(gan)(gan)元件動(dong)作(zuo)來控制閥(fa)孔啟(qi)閉的(de)閥(fa)。溫度(du)敏感(gan)(gan)元件有(you)金(jin)屬型(xing)和液(ye)體(ti)型(xing)。金(jin)屬型(xing)感(gan)(gan)溫元件是(shi)由兩層或兩層以上有(you)不同膨脹系(xi)(xi)數(shu)的(de)金(jin)屬結(jie)合而(er)成,稱為雙(shuang)金(jin)屬片,國內(nei)(nei)雙(shuang)金(jin)屬片多(duo)采用(yong)RSN210不銹鋼制造。液(ye)體(ti)型(xing)感(gan)(gan)溫元件是(shi)在一個容器內(nei)(nei)充填體(ti)膨脹系(xi)(xi)數(shu)較大的(de)液(ye)體(ti)構(gou)成,如乙醇、乙醚、潤滑(hua)油、石蠟(la)等。常見(jian)的(de)熱(re)靜力(li)型(xing)疏水(shui)(shui)閥(fa)有(you)雙(shuang)金(jin)屬片疏水(shui)(shui)閥(fa)、膜盒式疏水(shui)(shui)閥(fa)、波紋管式疏水(shui)(shui)閥(fa)三種形式(見(jian)圖(tu)4-48~圖(tu)4-50),其性能及動(dong)作(zuo)原理見(jian)表(biao)4-17。
③. 熱(re)動力(li)型疏水閥

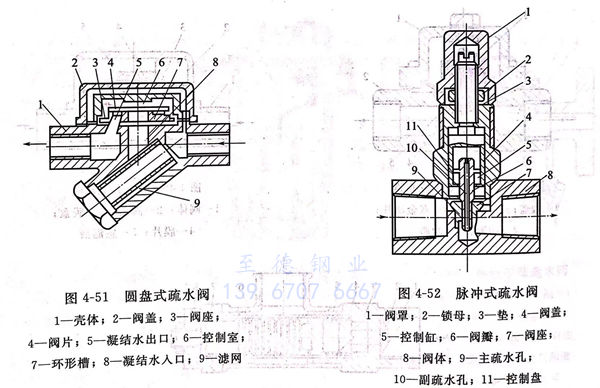

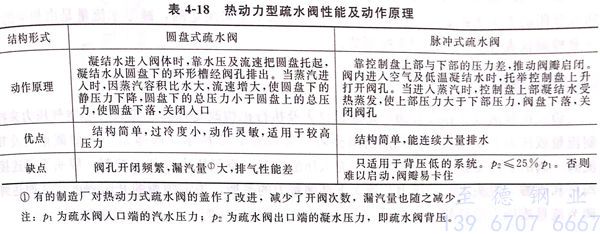

是通過流體(ti)流態變化(hua)所產生的流體(ti)動(dong)力來達到阻汽排水(shui)的要求。常見(jian)的有圓盤式疏水(shui)閥(fa)和脈沖式疏水(shui)閥(fa)兩種(zhong)(見(jian)圖4-51、圖4-52).其性能及動(dong)作原理見(jian)表4-18。
