蒸汽疏水閥(Steam Trap)(簡稱疏水閥)的作用是自動排除加熱設備或蒸汽管道中的蒸汽凝結水及空氣等不凝氣體,且不漏出蒸汽。由于疏水閥具有阻汽排氣的作用,可使蒸汽加熱設備均勻給熱,充分利用蒸汽潛熱防止蒸汽管道中發生水錘。


1. 蒸汽疏水(shui)閥(fa)的分類

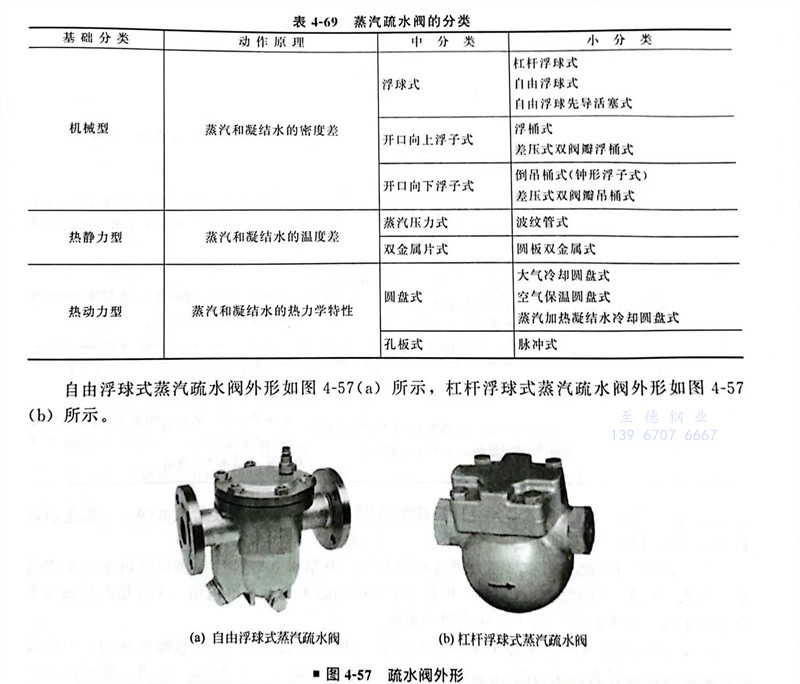

  自由浮球(qiu)式蒸(zheng)(zheng)汽(qi)(qi)疏(shu)水(shui)(shui)閥(fa)外形(xing)如圖4-57(a)所(suo)示,杠桿(gan)浮球(qiu)式蒸(zheng)(zheng)汽(qi)(qi)疏(shu)水(shui)(shui)閥(fa)外形(xing)如圖4-57(b)所(suo)示。

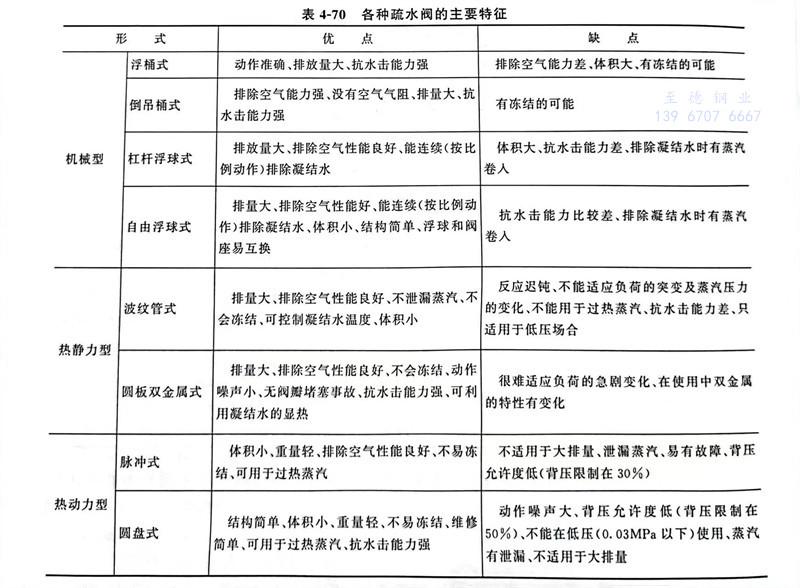

2. 各種(zhong)疏水閥的(de)主要特征(zheng)





3. 疏水閥的選用方法


  在某(mou)一壓差下排(pai)除(chu)同(tong)量(liang)的凝(ning)結水,可采(cai)用不同(tong)形式的疏(shu)(shu)水閥(fa)。各(ge)種疏(shu)(shu)水閥(fa)都(dou)具有一定的技(ji)術(shu)性能(neng)和最適宜的工作范圍。要根據使用條件(jian)進行(xing)選(xuan)擇,不能(neng)單純地從最大(da)排(pai)水量(liang)的觀點去選(xuan)用,更不應只根據凝(ning)結水管徑(jing)的大(da)小去選(xuan)用疏(shu)(shu)水閥(fa)。


  一般在選用(yong)時,首先要(yao)根據使用(yong)條(tiao)件、安裝位置參(can)照各種疏(shu)水(shui)閥的技術(shu)性能選用(yong)最為適宜(yi)的疏(shu)水(shui)閥形式,再(zai)根據疏(shu)水(shui)閥前、后(hou)的工作壓差和凝結水(shui)量,從制造廠樣本中選定疏(shu)水(shui)閥的規格、數量。


   ①. 在凝結(jie)水(shui)負荷變動(dong)到低于額定(ding)最大排水(shui)量(liang)的15%時不應選(xuan)用孔板(ban)式疏(shu)水(shui)閥,因為在低負荷下將引起部分新鮮蒸汽的泄漏損失。


   ②. 在凝結水(shui)一經(jing)形成后必須立即排除的情(qing)況下(xia),不宜(yi)選(xuan)用孔板式(shi)疏水(shui)閥(fa),不能選(xuan)用熱(re)靜(jing)力型的波紋管式(shi)疏水(shui)閥(fa),因兩者(zhe)均要(yao)求一定的過冷度(約1.7~5.6℃)。


   ③. 由(you)于孔板式(shi)疏(shu)水(shui)(shui)閥(fa)和(he)熱靜力型(xing)疏(shu)水(shui)(shui)閥(fa)不能將凝結水(shui)(shui)立(li)即排除,所以(yi)不可(ke)用于蒸(zheng)汽(qi)透平(ping)、蒸(zheng)汽(qi)泵(beng)或帶分水(shui)(shui)器的蒸(zheng)汽(qi)主管,即使透平(ping)外殼(ke)的疏(shu)水(shui)(shui),也不可(ke)選用。上(shang)述情況均選用浮球(qiu)式(shi)疏(shu)水(shui)(shui)閥(fa),必(bi)要時也可(ke)選用熱動力型(xing)疏(shu)水(shui)(shui)閥(fa)。


   ④. 熱動(dong)力(li)(li)型疏水閥有(you)接近(jin)連續排水的性能,其(qi)應(ying)用范圍較大,一般都可選用。但最(zui)高允許背壓(ya)(ya)不得超過入(ru)口壓(ya)(ya)力(li)(li)的50%,最(zui)低工作壓(ya)(ya)力(li)(li)不得低于0.05MPa。要求安靜的地方應(ying)選用浮(fu)球式疏水閥。


   ⑤. 間歇操(cao)作的室內(nei)蒸(zheng)汽加熱設備或(huo)管道,可選用(yong)倒吊(diao)桶式疏(shu)水閥(fa),因其排氣(qi)性能好。


   ⑥. 室(shi)外安(an)裝的疏水(shui)閥不宜用機械型疏水(shui)閥,必要時應(ying)有防凍(dong)措(cuo)施(shi)(如停(ting)工放空(kong)、保溫等(deng))。

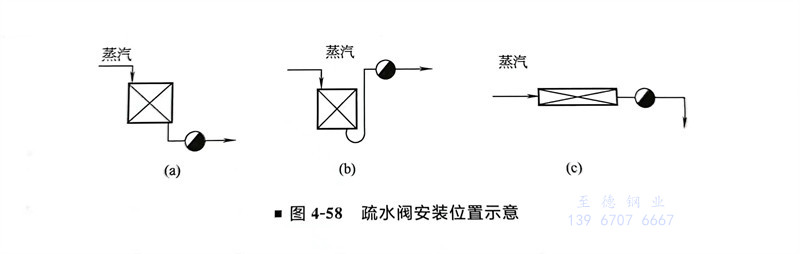

   ⑦. 疏(shu)(shu)水(shui)(shui)閥安(an)裝的位(wei)置雖各(ge)不相同,但根(gen)據凝結水(shui)(shui)流向(xiang)及疏(shu)(shu)水(shui)(shui)閥的方向(xiang)大致(zhi)分為三種情況,如圖4-58所(suo)示(shi)(shi):圖(a)所(suo)示(shi)(shi)可選(xuan)用任何形式(shi)的疏(shu)(shu)水(shui)(shui)閥;圖(b)所(suo)示(shi)(shi)不可選(xuan)用浮(fu)(fu)桶(tong)式(shi),可選(xuan)用雙(shuang)(shuang)金屬式(shi)疏(shu)(shu)水(shui)(shui)閥;圖(c)所(suo)示(shi)(shi)凝結水(shui)(shui)的形成(cheng)與疏(shu)(shu)水(shui)(shui)閥位(wei)置的標(biao)高基本一致(zhi),可選(xuan)用浮(fu)(fu)桶(tong)式(shi)、熱動力型或雙(shuang)(shuang)金屬式(shi)疏(shu)(shu)水(shui)(shui)閥。


  ⑧. 疏(shu)水(shui)(shui)閥(fa)(fa)的(de)進、出口(kou)壓差(cha)大,動作頻繁,易于損壞,對于產生凝(ning)結水(shui)(shui)量大的(de)加(jia)熱設(she)備,可用(yong)液面(mian)控制閥(fa)(fa)代替(ti)疏(shu)水(shui)(shui)閥(fa)(fa),一(yi)般可以得到良好的(de)使用(yong)效果(guo)。
