1. 疏水(shui)閥的概念及分類

 疏水閥又叫疏水器，也叫阻氣排水閥，主要用于蒸汽設備或管道上，供排出冷凝水并防止蒸汽泄出。根據疏(shu)水閥工作原理的不同，疏水閥可分為以下幾種類型。

  ①. 機械型。依靠熱靜力式(shi)疏水閥(fa)內凝(ning)結水液位高度的(de)(de)變(bian)化而動作，包括(kuo)：浮(fu)(fu)球(qiu)式(shi)（浮(fu)(fu)子(zi)為封閉的(de)(de)空(kong)心球(qiu)體）、敞(chang)口(kou)向上浮(fu)(fu)子(zi)式(shi)（浮(fu)(fu)子(zi)為開口(kou)向上的(de)(de)筒(tong)型）、敞(chang)口(kou)向下浮(fu)(fu)子(zi)式(shi)（浮(fu)(fu)子(zi)為開口(kou)向下的(de)(de)筒(tong)型）。

  ②. 熱(re)靜力型。依靠液體溫度的變化而動作，包括：雙(shuang)金(jin)屬片(pian)（敏感元件為(wei)雙(shuang)金(jin)屬片(pian)）、蒸(zheng)汽壓(ya)力式（敏感元件為(wei)波紋(wen)管或墨(mo)盒，內部充入揮發性液體）。

  ③. 熱動(dong)(dong)力型。依靠液(ye)體的(de)熱動(dong)(dong)力學性質的(de)變化而(er)動(dong)(dong)作(zuo)。包(bao)括(kuo)：圓盤式(shi)(shi)（由于在(zai)相同的(de)壓(ya)力下，液(ye)體與氣體的(de)流(liu)速不同，所(suo)產(chan)生的(de)不同的(de)動(dong)(dong)、靜壓(ya)力驅使圓盤閥片動(dong)(dong)作(zuo)）、脈沖式(shi)(shi)。

2. 疏水閥結構形(xing)式與工(gong)作(zuo)原理

  熱靜力式疏(shu)水(shui)閥(fa)在蒸汽加熱系統中(zhong)起到阻汽排水(shui)作(zuo)用，選擇(ze)合(he)適的疏(shu)水(shui)閥(fa)，可(ke)使蒸汽加熱設(she)備達(da)(da)到最高工作(zuo)效率。要(yao)想達(da)(da)到最理想的效果(guo)，就要(yao)對(dui)各種類型疏(shu)水(shui)閥(fa)的工作(zuo)性(xing)能、特點進行全面(mian)了解。

  疏(shu)(shu)水(shui)閥的(de)品(pin)種(zhong)很多，各有不同(tong)的(de)性能。選(xuan)用(yong)疏(shu)(shu)水(shui)閥時，首(shou)先應選(xuan)其特性能滿(man)足蒸(zheng)汽加熱(re)設備在(zai)最佳狀態下運行，然后(hou)才考慮其他客觀條件(jian)。疏(shu)(shu)水(shui)閥要能“識(shi)(shi)別”蒸(zheng)汽和凝結(jie)水(shui)，才能起到(dao)阻汽排水(shui)作用(yong)。“識(shi)(shi)別”蒸(zheng)汽和凝結(jie)水(shui)基于(yu)三(san)個原理：密(mi)度(du)差、溫度(du)差和相(xiang)變。根據這三(san)個原理制造出了機械型(xing)、熱(re)靜(jing)力型(xing)、熱(re)動力型(xing)這三(san)種(zhong)類型(xing)的(de)疏(shu)(shu)水(shui)閥。

3. 疏(shu)水(shui)閥的布置

  ①. 疏水閥的(de)安裝位(wei)置不應(ying)高于(yu)疏水點，并應(ying)便于(yu)操作和(he)維修。

  ②. 對于恒溫(wen)型(xing)疏水閥為得(de)到(dao)動作需要的(de)溫(wen)度差，應(ying)有一(yi)定的(de)過冷度，應(ying)在疏水閥前留(liu)有1m長的(de)不(bu)保溫(wen)段。

  ③. 當疏(shu)水閥(fa)本(ben)體沒有過(guo)濾器(qi)時，應(ying)在疏(shu)水閥(fa)入口前安裝過(guo)濾器(qi)。

  ④. 布(bu)置(zhi)疏水閥的出口管道時(shi)，應盡(jin)量(liang)減(jian)(jian)少(shao)背壓，管徑要(yao)大，管道布(bu)置(zhi)盡(jin)量(liang)短，少(shao)拐彎，盡(jin)量(liang)減(jian)(jian)少(shao)向上提(ti)升的立管。

  ⑤. 疏水閥的安裝要求

   a. 熱動力(li)式疏水(shui)閥應安(an)裝(zhuang)在(zai)水(shui)平管道上。

   b. 浮球(qiu)式疏水(shui)閥必須水(shui)平安裝，布置(zhi)在室(shi)外時，應采取(qu)必要的防凍(dong)措(cuo)施。

  c. 雙(shuang)金屬片式疏水閥(fa)可水平安裝或直(zhi)立安裝。

  d. 脈沖式疏(shu)水閥應安(an)裝在水平管(guan)道(dao)上，閥蓋朝上。

  e. 倒吊桶式（敞口(kou)向下(xia)浮(fu)子式）疏水(shui)(shui)閥(fa)應水(shui)(shui)平安裝，不(bu)可(ke)(ke)傾斜，在(zai)啟動前可(ke)(ke)充水(shui)(shui)或打開(kai)疏水(shui)(shui)閥(fa)入口(kou)閥(fa)，待凝結水(shui)(shui)充滿(man)后再開(kai)疏水(shui)(shui)閥(fa)出口(kou)閥(fa)。冬(dong)季停止操(cao)作時(shi)，要及時(shi)排(pai)出存(cun)水(shui)(shui)以免凍裂疏水(shui)(shui)閥(fa)。

  ⑥. 各凝(ning)結水(shui)(shui)排出點(dian)應(ying)單獨安(an)(an)裝(zhuang)疏(shu)水(shui)(shui)閥，不應(ying)共用一個疏(shu)水(shui)(shui)閥。疏(shu)水(shui)(shui)閥的(de)安(an)(an)裝(zhuang)位置應(ying)低于凝(ning)結水(shui)(shui)排出點(dian)；疏(shu)水(shui)(shui)閥前要設置切斷閥。疏(shu)水(shui)(shui)閥的(de)出口管(guan)盡量(liang)減(jian)少背壓(ya)，管(guan)道(dao)布(bu)置應(ying)盡量(liang)短(duan)，少拐彎，盡量(liang)減(jian)少向上提升(sheng)的(de)立(li)管(guan)。

  ⑦. 疏(shu)水(shui)閥(fa)后(hou)凝結(jie)(jie)水(shui)管(guan)高于疏(shu)水(shui)閥(fa)，疏(shu)水(shui)閥(fa)出口管(guan)有(you)向(xiang)上的提升立管(guan)時，疏(shu)水(shui)閥(fa)后(hou)應(ying)(ying)設(she)止回閥(fa)。幾個設(she)備的凝結(jie)(jie)水(shui)管(guan)連接(jie)在一起時，需在每個疏(shu)水(shui)閥(fa)后(hou)安(an)裝(zhuang)止回閥(fa)。熱動(dong)力式疏(shu)水(shui)閥(fa)后(hou)可不設(she)止回閥(fa)。從(cong)不同壓力的蒸汽疏(shu)水(shui)閥(fa)排出的凝結(jie)(jie)水(shui)應(ying)(ying)分(fen)別接(jie)至各自的凝結(jie)(jie)水(shui)總管(guan)，凝結(jie)(jie)水(shui)支管(guan)應(ying)(ying)在凝結(jie)(jie)水(shui)總管(guan)上部順介質流向(xiang)呈45°斜接(jie)。

  ⑧. 凝(ning)結(jie)水(shui)(shui)回收(shou)系統(tong)的(de)冷(leng)凝(ning)水(shui)(shui)主管高于疏(shu)水(shui)(shui)閥時，除熱動力(li)式疏(shu)水(shui)(shui)閥外，應在疏(shu)水(shui)(shui)閥后設(she)止回閥。

  ⑨. 多個疏水閥(fa)同時使(shi)用時必須并聯安裝。

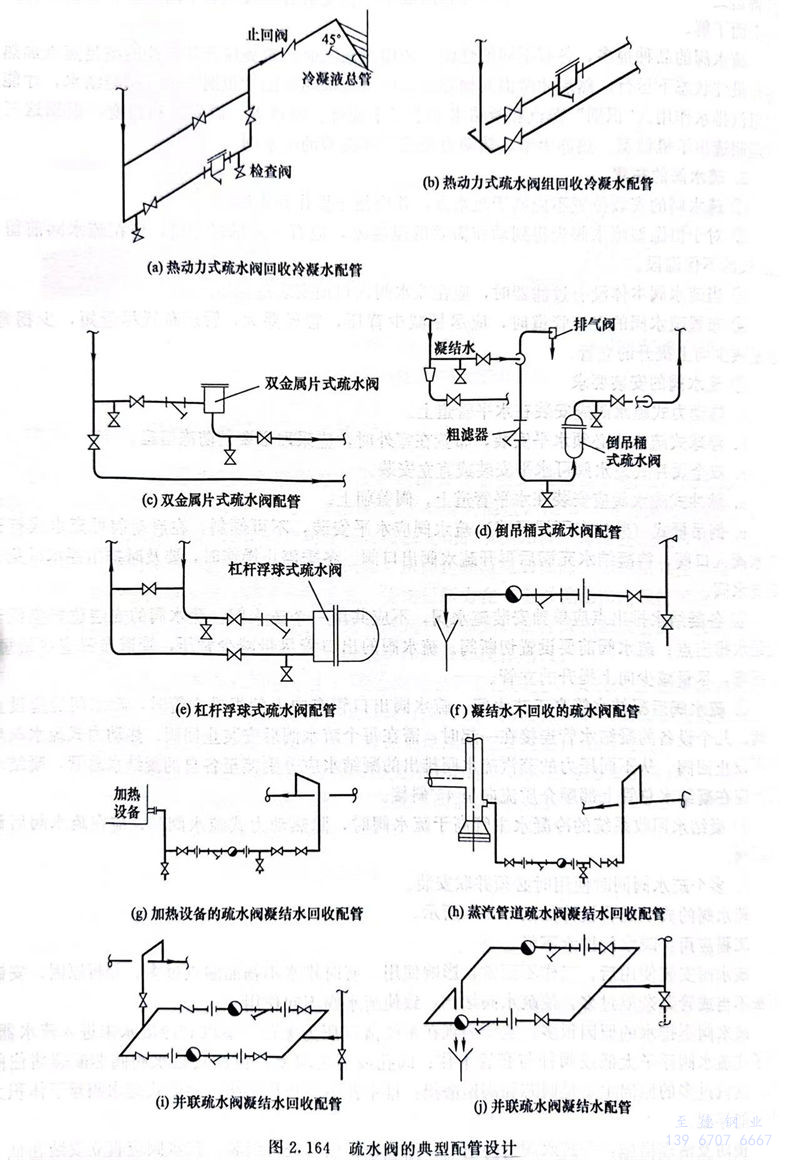

疏水閥的典(dian)型配管設(she)計如圖(tu)2.164所(suo)示。

  工程應用：疏(shu)水閥排水不暢

  疏水閥(fa)安裝(zhuang)使(shi)(shi)用后(hou)，工作不(bu)正常，影響使(shi)(shi)用。有(you)時排水不(bu)暢而漏(lou)汽過多(duo)。分析原因(yin)，安裝(zhuang)方法不(bu)當(dang)或管路雜(za)質(zhi)過多(duo)，使(shi)(shi)疏水閥(fa)堵塞(sai)，致使(shi)(shi)疏水閥(fa)不(bu)起(qi)作用。

  疏(shu)(shu)(shu)水(shui)(shui)(shui)(shui)閥(fa)不(bu)排水(shui)(shui)(shui)(shui)的原因很多，主要(yao)表(biao)現在系統蒸(zheng)汽壓力太(tai)低，蒸(zheng)汽和冷凝水(shui)(shui)(shui)(shui)未進入疏(shu)(shu)(shu)水(shui)(shui)(shui)(shui)器；浮(fu)(fu)子(zi)式(shi)疏(shu)(shu)(shu)水(shui)(shui)(shui)(shui)閥(fa)浮(fu)(fu)子(zi)太(tai)低或(huo)閥(fa)桿與套管卡(ka)住；閥(fa)孔或(huo)通道(dao)堵塞(sai)；恒溫式(shi)疏(shu)(shu)(shu)水(shui)(shui)(shui)(shui)閥(fa)閥(fa)芯斷(duan)裂堵住閥(fa)孔。漏汽過多的原因主要(yao)是(shi)閥(fa)芯和閥(fa)座磨損；排水(shui)(shui)(shui)(shui)孔不(bu)能(neng)自行關閉；浮(fu)(fu)子(zi)式(shi)疏(shu)(shu)(shu)水(shui)(shui)(shui)(shui)閥(fa)浮(fu)(fu)子(zi)體積太(tai)小不(bu)能(neng)浮(fu)(fu)起。

預防及治理措施：

  ①. 疏水閥(fa)安裝(zhuang)(zhuang)前應仔(zi)細檢(jian)查(cha)，然后進(jin)行組(zu)裝(zhuang)(zhuang)。疏水閥(fa)應直(zhi)立安裝(zhuang)(zhuang)在低于(yu)(yu)管線(xian)的部位(wei)，閥(fa)蓋處(chu)于(yu)(yu)垂直(zhi)位(wei)置(zhi)，進(jin)、出口(kou)處(chu)于(yu)(yu)同一(yi)(yi)水平，不(bu)可傾(qing)斜，以便于(yu)(yu)阻汽(qi)排水動作。安裝(zhuang)(zhuang)時應注(zhu)意介質的流向與(yu)閥(fa)體一(yi)(yi)致。

  ②. 疏水閥(fa)不排水可(ke)從下述幾處(chu)檢(jian)(jian)查(cha)處(chu)理：調整系統(tong)蒸汽(qi)壓(ya)力；檢(jian)(jian)查(cha)蒸汽(qi)管(guan)道閥(fa)門是(shi)否關閉或(huo)堵塞；適當(dang)加重或(huo)更(geng)換浮子；如果是(shi)閥(fa)桿與套管(guan)卡住要檢(jian)(jian)修或(huo)更(geng)換；清除(chu)阻塞雜(za)物(wu)，并在閥(fa)前(qian)裝置(zhi)過濾器；更(geng)換閥(fa)芯。

  ③. 疏水(shui)器(qi)漏氣(qi)太多時，要處理以下(xia)幾處：如(ru)果(guo)是(shi)閥(fa)芯與閥(fa)座(zuo)(zuo)磨損漏汽，要用重鋼砂使閥(fa)芯與閥(fa)座(zuo)(zuo)相互研磨，使密封面達到密封；如(ru)果(guo)排水(shui)孔不(bu)能自(zi)行關(guan)閉，可(ke)檢查是(shi)否(fou)有污物堵塞；如(ru)果(guo)浮(fu)子體積過小浮(fu)不(bu)起(qi)來，可(ke)適當增(zeng)大浮(fu)子體積。
