一(yi)、夾套管的(de)分類(lei)
夾套(tao)管(guan)(guan)(guan)(guan)是一種具有(you)雙(shuang)層(ceng)套(tao)管(guan)(guan)(guan)(guan)結構的(de)特殊管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)。管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)外面(mian)套(tao)上同心的(de)大(da)直徑套(tao)管(guan)(guan)(guan)(guan)，內(nei)管(guan)(guan)(guan)(guan)用于輸(shu)(shu)送(song)工藝(yi)介質。用于保持(chi)管(guan)(guan)(guan)(guan)內(nei)輸(shu)(shu)送(song)黏性(xing)流(liu)(liu)體(ti)(ti)、凝固性(xing)流(liu)(liu)體(ti)(ti)以(yi)及高熔點合成液等流(liu)(liu)體(ti)(ti)的(de)流(liu)(liu)動(dong)性(xing)能(neng)和溫度，防止輸(shu)(shu)送(song)過程中(zhong)流(liu)(liu)體(ti)(ti)在(zai)管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)中(zhong)凝結而設置的(de)特殊管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)。因(yin)夾套(tao)管(guan)(guan)(guan)(guan)伴(ban)熱(re)具有(you)特殊性(xing)，在(zai)工業生產中(zhong)被廣(guang)泛(fan)應用。
①. 按套管內(nei)熱介質分類：熱水(shui)夾套、熱油夾套和蒸汽(qi)夾套，不同類型分別適用于(yu)不同的(de)流體，設(she)計原則(ze)是一樣的(de)。
②. 按照管道的(de)結構形式分類
a. 全夾(jia)套(tao)。除法蘭連(lian)接部分(fen)外，所有(you)管道組成件包括(kuo)閥門在內(nei)均有(you)夾(jia)套(tao)（即內(nei)管焊縫(feng)隱蔽型）。
b.半夾套(tao)。除法蘭連接部分外，所(suo)有管道組成件包括閥門在內(nei)均沒有夾套(tao)（即內(nei)管焊縫外露型）。
c. 簡易夾(jia)套。僅直(zhi)管部分有夾(jia)套，套管內不應有焊(han)縫。

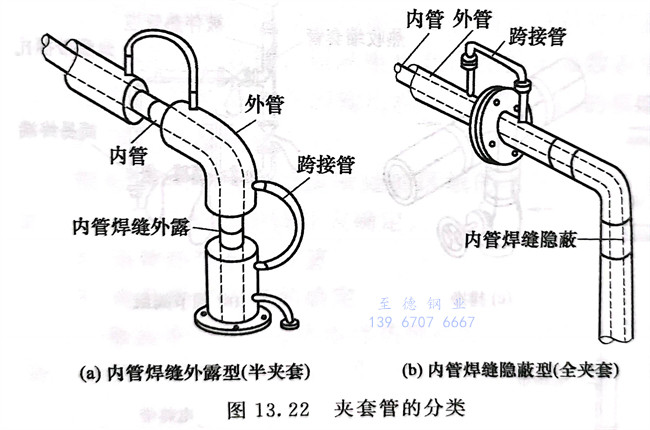

夾套管的分類見圖13.22。
二(er)、夾套管的選型設計
夾(jia)套管的(de)設計條件(jian)應符(fu)合PID的(de)要求。選型的(de)一般要求如下。
①. 流體(ti)的凝(ning)固點在(zai)50～100℃的工藝管(guan)適宜采用內管(guan)焊縫(feng)“外(wai)露”型夾套管(guan)。
②. 流體的(de)凝(ning)固(gu)點高于100℃的(de)工藝管道宜采用內(nei)管焊縫(feng)“隱蔽”型夾套(tao)管。
③. 輸送有毒流體(ti)的工藝管(guan)(guan)道應采用內管(guan)(guan)焊縫(feng)“外露”型(xing)夾(jia)套管(guan)(guan)。
三(san)、夾套管的設(she)計壓力(li)
①. 夾套管的(de)內(nei)管的(de)外壓(ya)應為(wei)外管內(nei)的(de)伴(ban)熱介質的(de)設計壓(ya)力(li)。
②. 外管（包括(kuo)端板(ban)）的內壓(ya)應為伴熱(re)介質的設(she)計壓(ya)力。
③. 壓力(li)設(she)計的(de)(de)溫度(du)參數應取內管的(de)(de)工藝介質或(huo)外管內的(de)(de)伴熱(re)介質的(de)(de)設(she)計溫度(du)兩者中最高者。
四(si)、夾套管柔性(xing)設(she)(she)計(ji)的設(she)(she)計(ji)溫度
①. 外管取伴(ban)熱(re)介質的操作溫(wen)度。
②. 內管(guan)取工(gong)藝介(jie)(jie)質或伴熱介(jie)(jie)質的(de)操作(zuo)溫度兩者中最高者，也應校核(he)外(wai)管(guan)的(de)環境(jing)溫度和內管(guan)的(de)工(gong)藝介(jie)(jie)質的(de)操作(zuo)溫度。
工程應(ying)用：三維配管軟(ruan)件內夾(jia)套(tao)管的設(she)計(ji)
三維配管(guan)(guan)(guan)(guan)(guan)(guan)軟件內(nei)(nei)夾(jia)套(tao)(tao)管(guan)(guan)(guan)(guan)(guan)(guan)的設(she)計，對于PDS系統(tong)，同(tong)一(yi)物理(li)坐(zuo)標(biao)處不允許(xu)出現兩條管(guan)(guan)(guan)(guan)(guan)(guan)線中心(xin)線，但(dan)夾(jia)套(tao)(tao)管(guan)(guan)(guan)(guan)(guan)(guan)內(nei)(nei)管(guan)(guan)(guan)(guan)(guan)(guan)、外(wai)管(guan)(guan)(guan)(guan)(guan)(guan)屬(shu)于中心(xin)線重合的情況，模(mo)型中的同(tong)一(yi)物理(li)坐(zuo)標(biao)處對內(nei)(nei)管(guan)(guan)(guan)(guan)(guan)(guan)外(wai)管(guan)(guan)(guan)(guan)(guan)(guan)同(tong)時建模(mo)，將被系統(tong)視為錯誤和碰撞，將影響(xiang)管(guan)(guan)(guan)(guan)(guan)(guan)道空視圖的生成(cheng)。未避免上述的錯誤，將夾(jia)套(tao)(tao)內(nei)(nei)管(guan)(guan)(guan)(guan)(guan)(guan)和夾(jia)套(tao)(tao)外(wai)管(guan)(guan)(guan)(guan)(guan)(guan)分(fen)別建立到不同(tong)的模(mo)型區內(nei)(nei)。
在(zai)PDS后臺中(zhong)將工藝管(guan)道上的(de)(de)夾(jia)套(tao)閥門、標(biao)準閥門、法蘭、定位板、折流(liu)板、防沖刷板等(deng)部件在(zai)內(nei)管(guan)模型中(zhong)設置(zhi)為報告材料(liao)(liao)，而對(dui)應的(de)(de)外(wai)管(guan)模型中(zhong)僅用于連接的(de)(de)管(guan)道材料(liao)(liao)設置(zhi)為不報告材料(liao)(liao)，從而實現夾(jia)套(tao)內(nei)管(guan)和(he)外(wai)管(guan)自動(dong)抽取ISO圖紙和(he)導出(chu)準確資料(liao)(liao)的(de)(de)目的(de)(de)。
工程(cheng)應用：某水夾套管系(xi)統的(de)配管設計

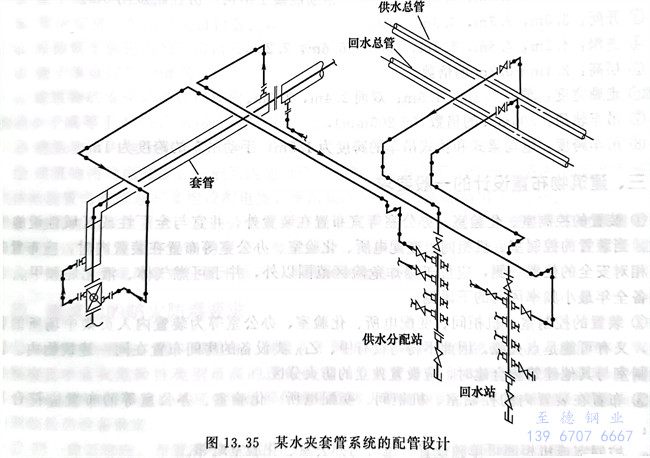

某水夾套管系統的配管設(she)計(ji)見(jian)圖13.35。
