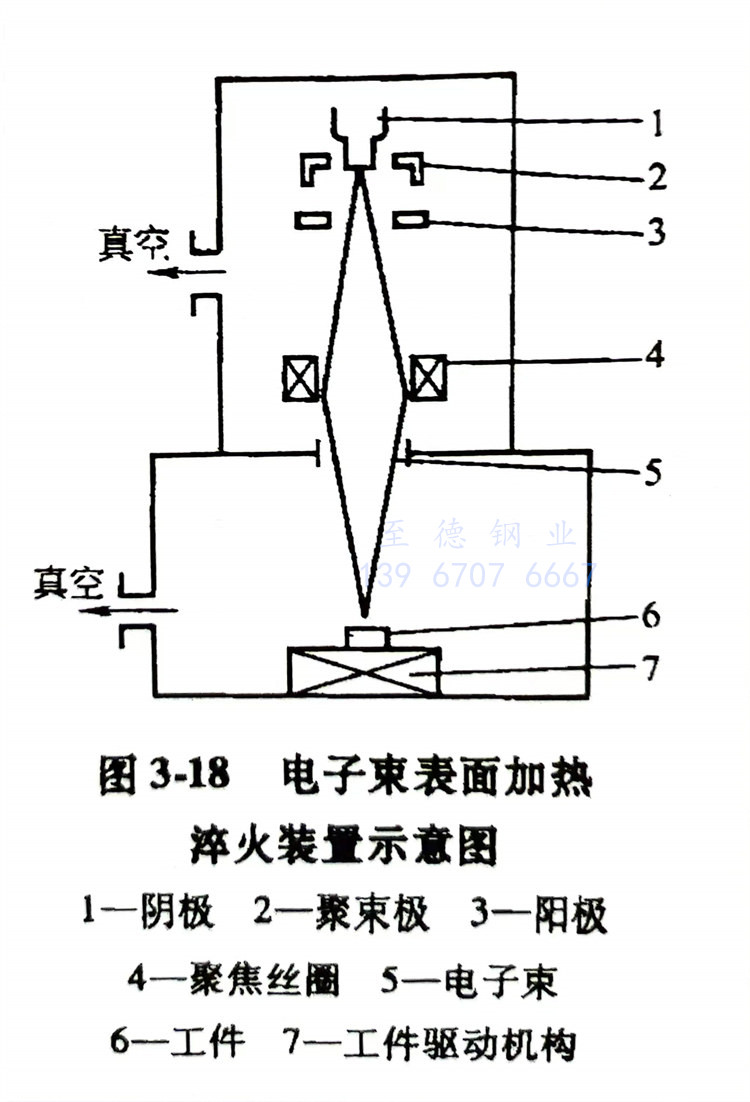

電(dian)子(zi)束(shu)(shu)表(biao)面(mian)強化(hua)是(shi)利用(yong)高能量密度的(de)電(dian)子(zi)束(shu)(shu)加(jia)(jia)熱(re)進行表(biao)面(mian)淬火的(de)新技術。電(dian)子(zi)束(shu)(shu)加(jia)(jia)熱(re)可以達到106~108W/c㎡的(de)能量密度。圖(tu)3-18所示(shi)(shi)為電(dian)子(zi)束(shu)(shu)表(biao)面(mian)加(jia)(jia)熱(re)淬火裝置示(shi)(shi)意圖(tu)。利用(yong)電(dian)子(zi)束(shu)(shu)亦可實現相(xiang)變硬化(hua)、熔化(hua)、凝固和表(biao)面(mian)合金化(hua)。電(dian)子(zi)束(shu)(shu)是(shi)由(you)陰極(ji)（燈絲）發出的(de)電(dian)子(zi)，通(tong)過高電(dian)壓環形陽極(ji)加(jia)(jia)速，并聚(ju)焦成束(shu)(shu)使電(dian)子(zi)束(shu)(shu)流打擊金屬表(biao)面(mian)，達到加(jia)(jia)熱(re)的(de)效果。

  由于高(gao)能量密(mi)度(du)的電(dian)子束是在極短的時(shi)間內打擊金屬表(biao)面，所以(yi)(yi)使熱(re)量在表(biao)面逸散的表(biao)面溫度(du)，就可以(yi)(yi)達到相變溫度(du)范(fan)圍(wei)。當被(bei)加熱(re)表(biao)面吸收(shou)的熱(re)量很快地被(bei)底層(ceng)材料吸收(shou)而冷卻時(shi)，就可以(yi)(yi)完成(cheng)淬火冷卻過程，從而產生有(you)效的自(zi)行淬火。

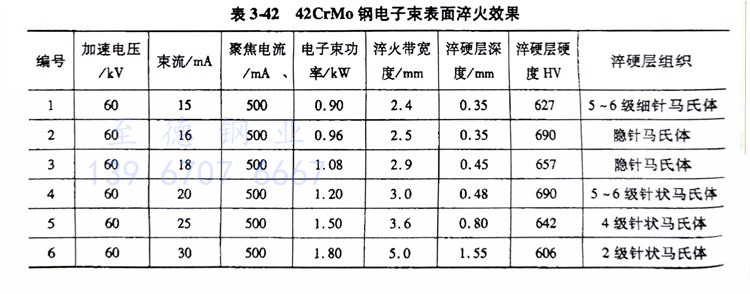

  和(he)激(ji)光(guang)熱(re)(re)(re)處理(li)相比，電(dian)(dian)子(zi)束熱(re)(re)(re)處理(li)的缺(que)點是(shi)模具必須放在真空室(shi)內，裝(zhuang)卸不方便。但是(shi)電(dian)(dian)子(zi)束熱(re)(re)(re)處理(li)的加熱(re)(re)(re)效率比激(ji)光(guang)高，不需要激(ji)光(guang)熱(re)(re)(re)處理(li)的“表(biao)(biao)面(mian)(mian)黑化”過程。凡激(ji)光(guang)能對準的表(biao)(biao)面(mian)(mian)都可(ke)以利用電(dian)(dian)子(zi)束加熱(re)(re)(re)，電(dian)(dian)子(zi)束的快速加熱(re)(re)(re)，使零件變形極小，無需后續的校正工作，淬火后的金相組(zu)織(zhi)可(ke)獲得(de)細晶結構。表(biao)(biao)3-42所列為42CrMo鋼電(dian)(dian)子(zi)束表(biao)(biao)面(mian)(mian)淬火的效果。
