1. 不銹鋼藥芯焊絲(si)型號(hao)與牌(pai)號(hao)
列入GB/T 17853-1999《不銹(xiu)鋼藥芯焊絲》標準的有33個型號，我國的不銹鋼藥(yao)芯(xin)焊絲牌號有新、舊兩個類型。舊類型是歷史比較早的藥芯焊絲廠家習慣使用的，其編制方法基本與不銹鋼焊條(tiao)牌號相同，只是牌號前的字母不同（如“γ”），用以區別焊條；新類型是新發展起來的藥芯焊絲廠家習慣使用的，其編制方法基本與國家標準GB/T 17853相同，只是牌號前用不同的字母表示不同的廠家。

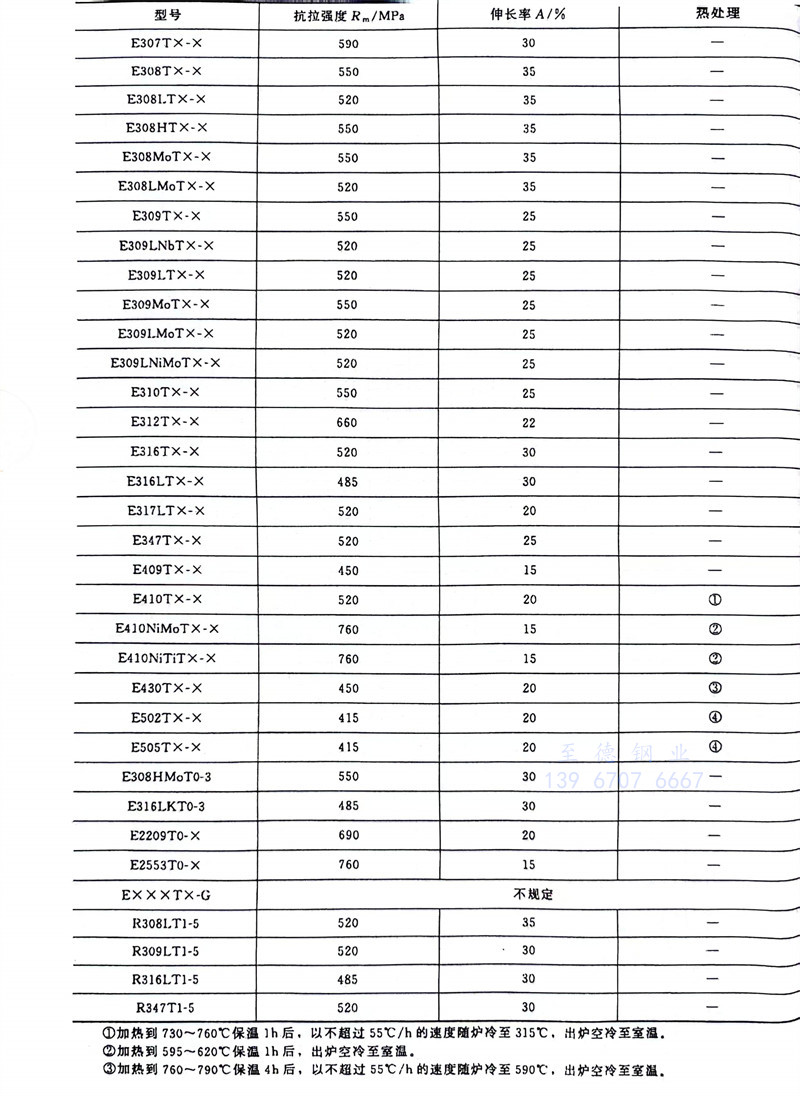

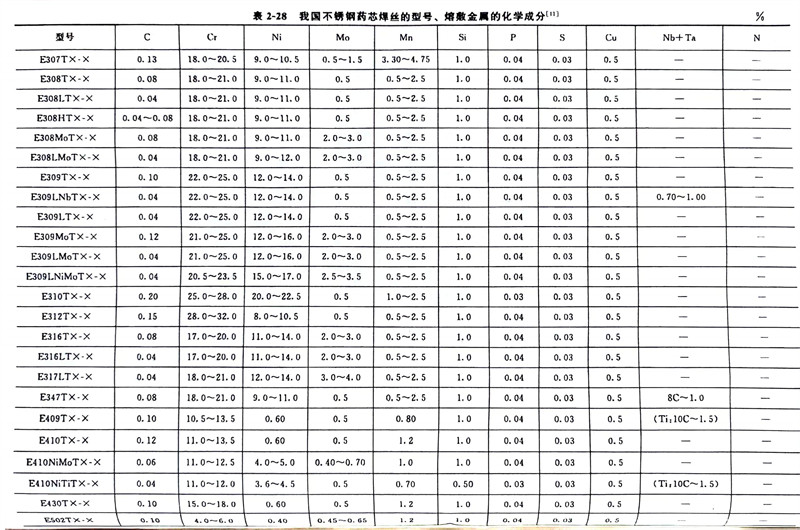

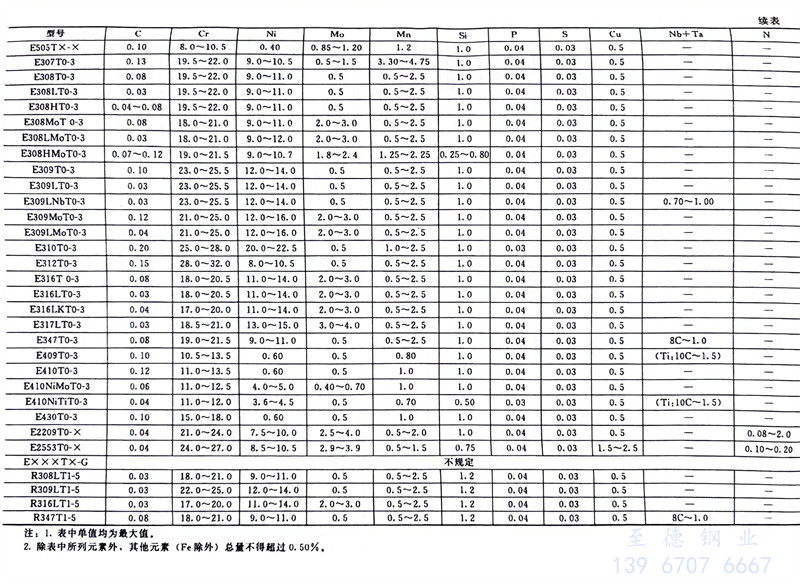

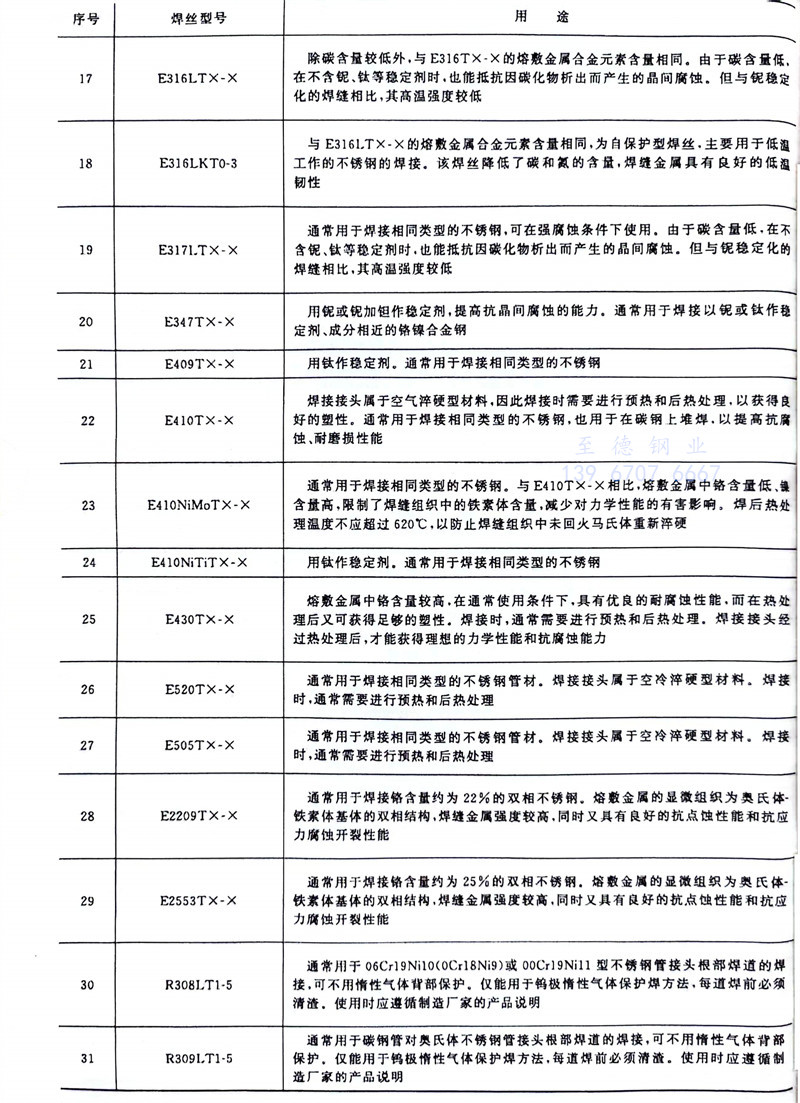

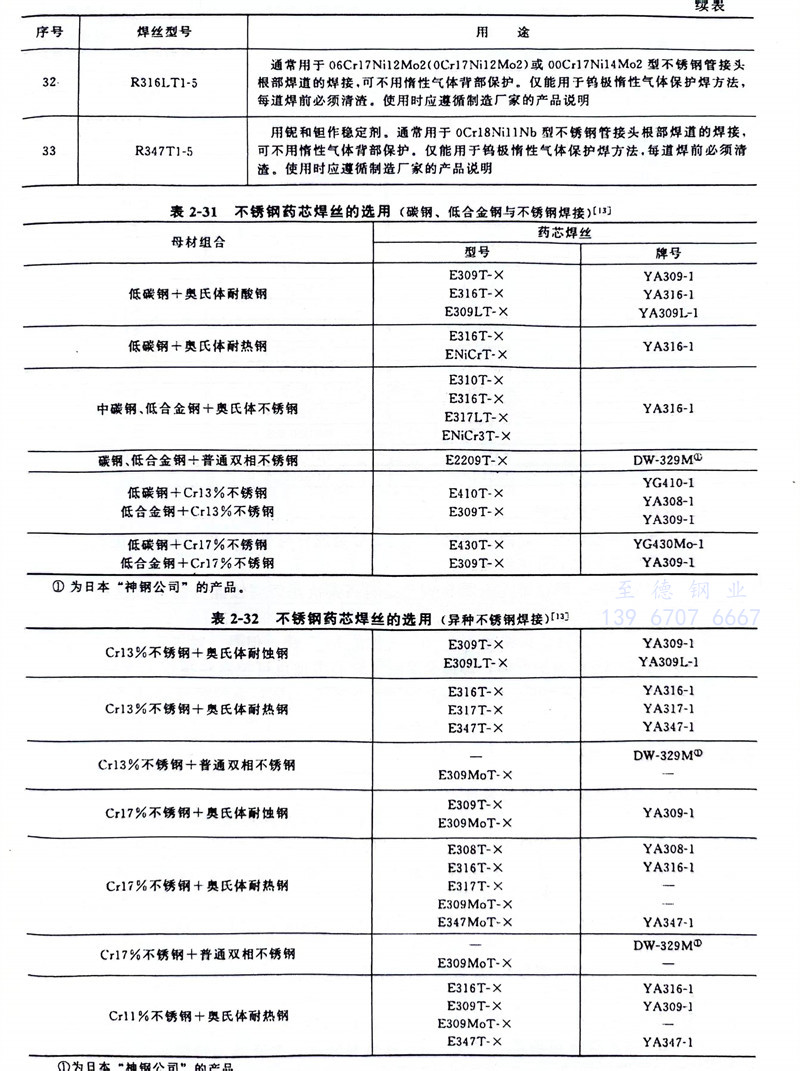

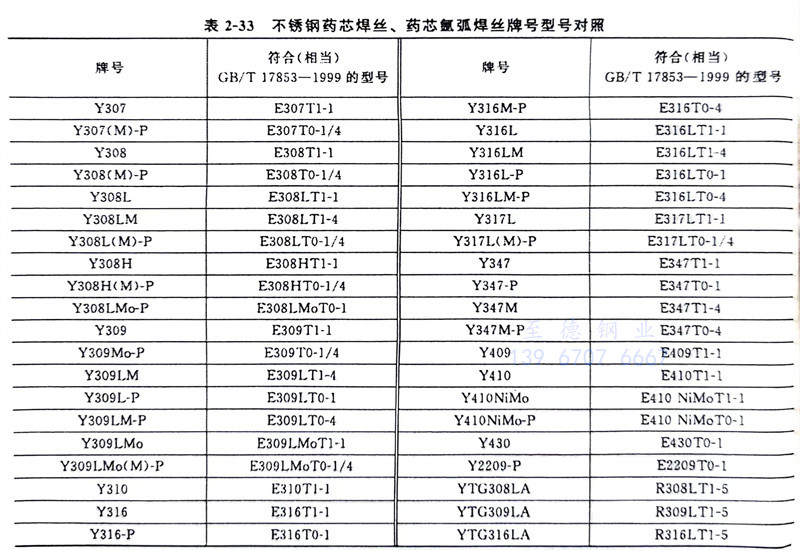

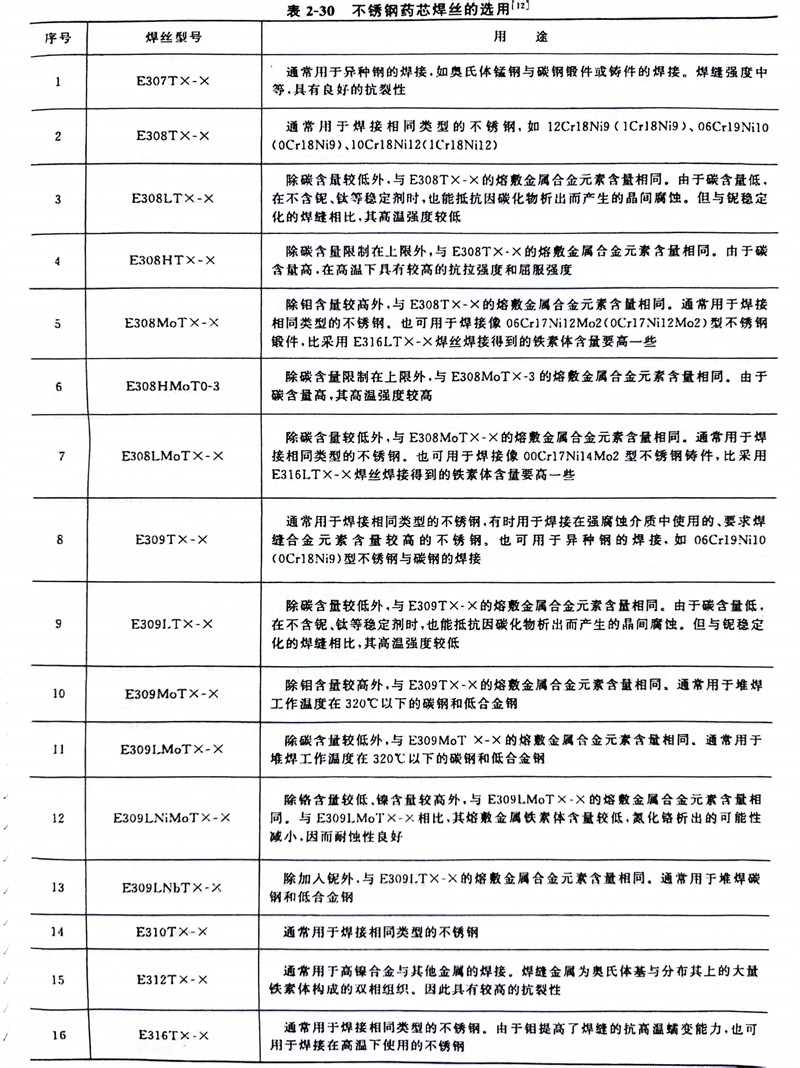

我國不銹(xiu)鋼(gang)(gang)(gang)藥(yao)(yao)芯(xin)焊(han)絲(si)的型(xing)號、熔敷金屬的化學成分(fen)見表2-28，不銹(xiu)鋼(gang)(gang)(gang)藥(yao)(yao)芯(xin)焊(han)絲(si)的拉伸性能及焊(han)后(hou)熱(re)處(chu)理要求(qiu)見表2-29，不銹(xiu)鋼(gang)(gang)(gang)藥(yao)(yao)芯(xin)焊(han)絲(si)的選用(yong)見表2-30～表2-33。
我國(guo)的不(bu)銹(xiu)(xiu)鋼藥芯焊絲(si)與(yu)AWS A5.22-1995《耐腐蝕鉻(ge)及鉻(ge)鎳(nie)鋼用(yong)藥芯焊絲(si)》及其他國(guo)家不(bu)銹(xiu)(xiu)鋼藥芯焊絲(si)的對應(ying)關系，見表2-64。
2. 不銹(xiu)鋼藥芯焊絲規(gui)格
不銹(xiu)鋼用藥(yao)芯焊(han)(han)絲(si)(si)有(you)粗絲(si)(si)（直(zhi)(zhi)(zhi)徑(jing)(jing)＄4.0mm、＄3.2mm和2.4mm）和細絲(si)(si)（直(zhi)(zhi)(zhi)徑(jing)(jing)Φ2.0mm、?1.6mm、?1.2mm 和?0.8mm）兩種。直(zhi)(zhi)(zhi)徑(jing)(jing)4.0mm、3.2mm焊(han)(han)絲(si)(si)主要用于埋弧(hu)焊(han)(han)。直(zhi)(zhi)(zhi)徑(jing)(jing)Φ1.6mm、Φ1.2mm和＄0.8mm 焊(han)(han)絲(si)(si)主要用于MAG焊(han)(han)。
3. 不銹(xiu)鋼藥(yao)芯焊絲的應用
不(bu)(bu)銹鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)絲(si)主(zhu)要是用(yong)于MAW焊(han)(han)或(huo)自保護(hu)氣體保護(hu)焊(han)(han)接。不(bu)(bu)銹鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)絲(si)可以(yi)(yi)用(yong)來焊(han)(han)接不(bu)(bu)銹鋼(gang)(gang)薄板、中厚板和厚板。自從(cong)＄0.8mm、＄1.2mm、1.6mm的(de)細直徑藥(yao)(yao)芯不(bu)(bu)銹鋼(gang)(gang)焊(han)(han)絲(si)研制成功以(yi)(yi)來，解決了(le)全(quan)位置焊(han)(han)接問題(ti)、使不(bu)(bu)銹鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)絲(si)應用(yong)急劇增加(jia)，并出現了(le)取代(dai)不(bu)(bu)銹鋼(gang)(gang)焊(han)(han)條的(de)趨勢(shi)，甚至將逐步取代(dai)不(bu)(bu)銹鋼(gang)(gang)實心焊(han)(han)絲(si)。
目前(qian)國內(nei)外應用(yong)最廣(guang)泛的是鈦(tai)型(xing)(xing)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)(han)(han)絲(si)(si)(si)（可(ke)全(quan)位(wei)(wei)置(zhi)焊(han)(han)(han)(han)接(jie)）和金屬(shu)粉(fen)型(xing)(xing)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)(han)(han)絲(si)(si)(si)。鈦(tai)型(xing)(xing)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)(han)(han)絲(si)(si)(si)因其(qi)焊(han)(han)(han)(han)接(jie)工(gong)藝性優良，所以越(yue)來越(yue)受到焊(han)(han)(han)(han)工(gong)的歡迎。而(er)金屬(shu)粉(fen)型(xing)(xing)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)(han)(han)絲(si)(si)(si)的韌性要比鈦(tai)型(xing)(xing)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)(han)(han)絲(si)(si)(si)好。由(you)于(yu)金屬(shu)粉(fen)型(xing)(xing)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)(han)(han)絲(si)(si)(si)具有(you)電弧柔軟(ruan)、焊(han)(han)(han)(han)道成形光滑和熔(rong)渣(zha)較少等特(te)點，在(zai)全(quan)位(wei)(wei)置(zhi)焊(han)(han)(han)(han)時(shi)可(ke)采用(yong)短(duan)路過渡或脈沖電弧，在(zai)很多(duo)場(chang)合下已開始(shi)逐步替代(dai)傳統的實心焊(han)(han)(han)(han)絲(si)(si)(si)TIG焊(han)(han)(han)(han)。在(zai)厚板焊(han)(han)(han)(han)接(jie)時(shi)，也可(ke)以大大減(jian)輕焊(han)(han)(han)(han)道的清渣(zha)工(gong)作(zuo)。金屬(shu)粉(fen)型(xing)(xing)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)(han)(han)絲(si)(si)(si)的焊(han)(han)(han)(han)縫表(biao)面會有(you)一些(xie)氧化，不(bu)(bu)(bu)(bu)太光亮。堿性不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)藥(yao)(yao)芯焊(han)(han)(han)(han)絲(si)(si)(si)由(you)于(yu)熔(rong)渣(zha)黏(nian)度(du)低，在(zai)全(quan)位(wei)(wei)置(zhi)焊(han)(han)(han)(han)時(shi)易(yi)造成焊(han)(han)(han)(han)道熔(rong)融金屬(shu)下墜、只適合平焊(han)(han)(han)(han)位(wei)(wei)置(zhi)焊(han)(han)(han)(han)接(jie)。
