關于安(an)全閥排(pai)放反力的計(ji)算，以下公(gong)式(shi)供在設計(ji)中參(can)考使用(yong)，作為正式(shi)計(ji)算時應根(gen)據安(an)全閥出(chu)口管線的走向配置(zhi)、管架設置(zhi)、介質特性及業主或專(zhuan)利商要求，參(can)見原文進(jin)行計(ji)算。

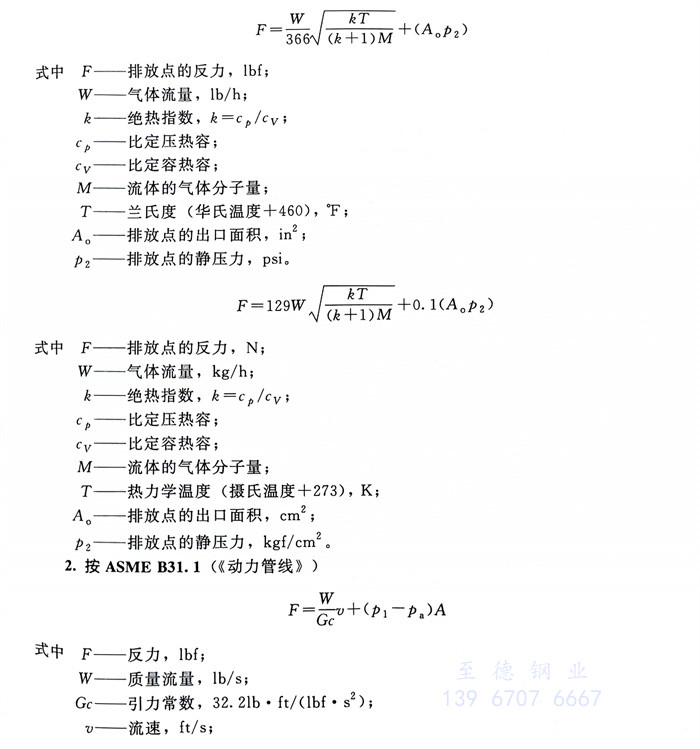

  1. 按API RP 520 Part II（《安(an)全閥的(de)尺寸、選擇和(he)安(an)裝(zhuang)》PartII安(an)裝(zhuang)）

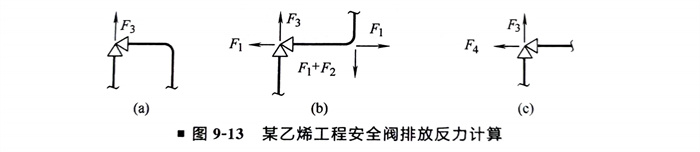

  某安全(quan)閥排(pai)放(fang)反(fan)力計算工(gong)程實例如圖9-13所示。

  在某乙烯工程項(xiang)目中，安全閥的(de)反力計算(suan)是根據ASMEB31.1的(de)計算(suan)原理和提供的(de)計算(suan)公式，采用Excel表格編輯了公式，使用時，只(zhi)需(xu)要在指定格內輸入(ru)必(bi)要信息(xi)數據，會自動(dong)得出F1、F2、F3、F4各力的(de)大小。對(dui)于(yu)成批計算(suan)時，方便(bian)了很多(duo)。

  圖(tu)（a）是閉式(shi)排(pai)(pai)放系(xi)(xi)統(tong)，圖(tu)（b）是開(kai)式(shi)排(pai)(pai)放系(xi)(xi)統(tong)，圖(tu)（c）是閉式(shi)排(pai)(pai)放系(xi)(xi)統(tong)或(huo)開(kai)式(shi)排(pai)(pai)放系(xi)(xi)統(tong)的瞬時(shi)沖擊荷載。F1、F2、F3、F4的計算公式(shi)已(yi)經在(zai)表中列出。

  圖）（閉式(shi)排(pai)放系統(tong)）或圖（b）（開式(shi)排(pai)放系統(tong)）計(ji)算(suan)時(shi)(shi)，都要再計(ji)算(suan)圖（c），并分別與圖（c）相(xiang)應的(de)力進行比(bi)(bi)較，取其中較大的(de)值。例如，在(zai)計(ji)算(suan)閉式(shi)系統(tong)的(de)F3時(shi)(shi)，先(xian)計(ji)算(suan)圖（a）的(de)F3，再計(ji)算(suan)圖（c）的(de)F3比(bi)(bi)較兩(liang)者的(de)值，取大者。
