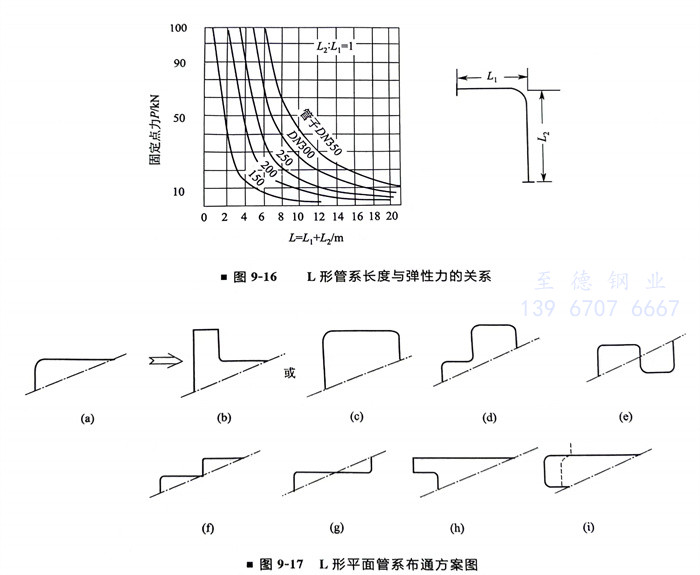

①. 對(dui)于L形(xing)管(guan)系,長臂與短臂接近(jin)相等或差別不(bu)大(da)時(shi)(圖9-16),常常認為該幾何形(xing)狀(zhuang)管(guan)道系統在任何情況(kuang)下都富有彈(dan)性,這是錯誤的。實際(ji)上(shang)管(guan)道系統產(chan)生(sheng)的力是很大(da)的。


  ②. 對平面管道系統,欲增(zeng)加(jia)其彈性,宜增(zeng)加(jia)遠離(li)固定點(dian)連線的管子長度。以L管系為例(li)(圖9-17)。




  如圖9-17(a)所示管(guan)系(xi),其熱脹不(bu)能自(zi)補(bu)償(chang),按(an)(an)圖9-17(b)、圖9-17(c)改變后均能自(zi)然補(bu)償(chang)。如將原管(guan)系(xi)圖9-17(a)改變為圖9-17(d)、圖9-17(e)的形狀,其效果不(bu)如圖9-17(b)、圖9-17(c)。如按(an)(an)圖9-17(f)、圖9--17(g)改變,是(shi)不(bu)允許的。如按(an)(an)圖9-17(h)、圖9-17(i)、圖9-17(b)改變,是(shi)沒有(you)效果的。

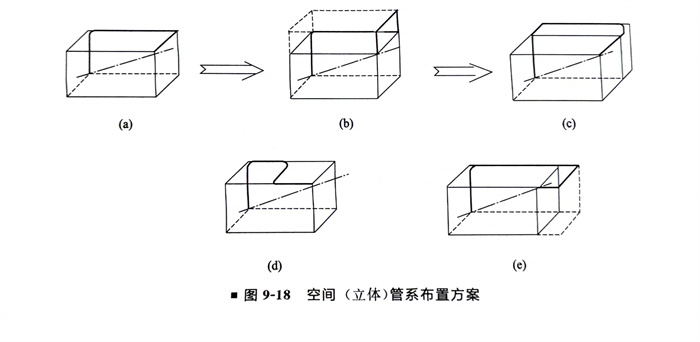

  ③. 對空(kong)間(jian)(jian)管(guan)(guan)系,欲增加(jia)其彈性(xing)一(yi)般情況下(xia),是在遠離端點(dian)連線的(de)方(fang)向增加(jia)管(guan)(guan)子長(chang)度,使(shi)圖(tu)形(xing)(xing)接近正(zheng)方(fang)體(ti)。以空(kong)間(jian)(jian)Z形(xing)(xing)為例(li)(圖(tu)9-18)。假定(ding)圖(tu)9-18(a)為原幾(ji)何形(xing)(xing)狀,其熱脹不能(neng)自補償,需要改變形(xing)(xing)狀。如(ru)果在高的(de)方(fang)向增加(jia)管(guan)(guan)長(chang)是有(you)效果的(de),如(ru)圖(tu)9-18(b),但(dan)不如(ru)圖(tu)9-18(c)在寬的(de)方(fang)向增加(jia)管(guan)(guan)系長(chang)度,使(shi)管(guan)(guan)系接近正(zheng)立方(fang)體(ti)效果顯著。如(ru)在長(chang)軸(zhou)方(fang)向增加(jia)管(guan)(guan)長(chang)如(ru)圖(tu)9-18(e)雖有(you)效果,但(dan)此方(fang)法不好。如(ru)按圖(tu)9-18(d)變化(hua)則彈性(xing)減少。
