1. 管道跨(kua)度的計算方法

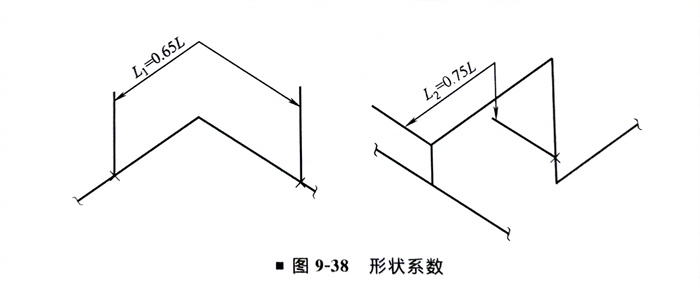

   一般連續敷(fu)設(she)的(de)管道允許跨(kua)距L應按(an)三跨(kua)連續梁承受均布(bu)荷(he)載時的(de)剛度條件(jian)計算,按(an)強度條件(jian)校核(he),取(L1和L2)兩(liang)者中的(de)小(xiao)值(zhi)(圖9-38)。





   一個管系(xi)通常包括各種(zhong)形(xing)式和不同(tong)(tong)荷(he)載條件的(de)管段,由于(yu)其(qi)承受重量荷(he)載的(de)能力各不相同(tong)(tong),應根(gen)據情(qing)況按(an)照(zhao)管道的(de)基本跨距Lo(取L1L2中的(de)較小值)及管段的(de)形(xing)狀,確定不和同(tong)(tong)管段的(de)最大允許跨距。

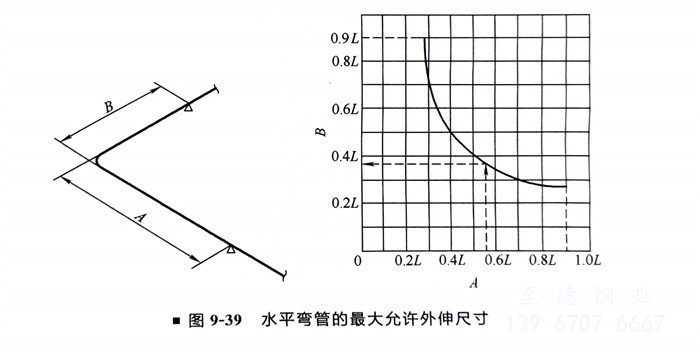

2. 水平彎管的最大允許外伸(shen)尺寸


   水(shui)平彎管的最(zui)大允許外伸尺寸按(an)圖9-39選用。確(que)定管道(dao)的基本跨距Lo后,按(an)支(zhi)架配置情況定出彎管一(yi)邊A或B的尺寸,再由(you)圖9-39求另一(yi)邊的最(zui)大允許尺寸。

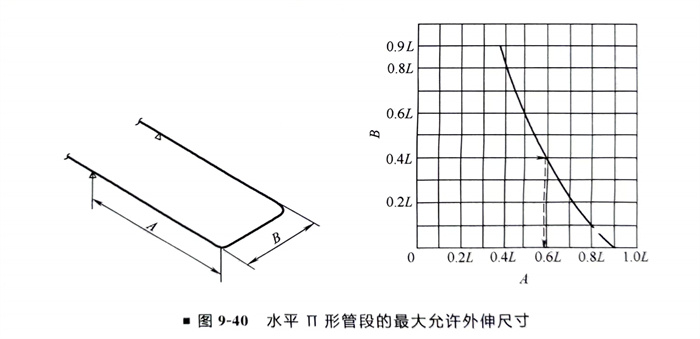

 3. 水平(ping)π形管段的最大(da)允許外伸尺(chi)寸


  水(shui)平II形(xing)管(guan)段的(de)最大允許外伸尺(chi)(chi)寸按圖9-40選用(yong)。確定管(guan)道的(de)基本(ben)跨距(ju)Lo后(hou),定出(chu)A或B任一邊的(de)尺(chi)(chi)寸,再由圖9-40求(qiu)另(ling)一邊的(de)尺(chi)(chi)寸。





4. 帶(dai)垂(chui)直(zhi)管段(duan)的Z形(xing)管段(duan)的最大允許(xu)外伸尺寸


  帶垂直管段的(de)Z形管段的(de)最大允許外伸尺(chi)寸(cun)按(an)(an)圖9-41選用。確定基本跨距Lo后,依據已知(zhi)的(de)尺(chi)寸(cun)B,再按(an)(an)A、C段中(zhong)任一段尺(chi)寸(cun)求另(ling)一段尺(chi)寸(cun)。



5. 某國外大型工(gong)程(cheng)項目管道(dao)最大基本跨度工(gong)程(cheng)實例(li)

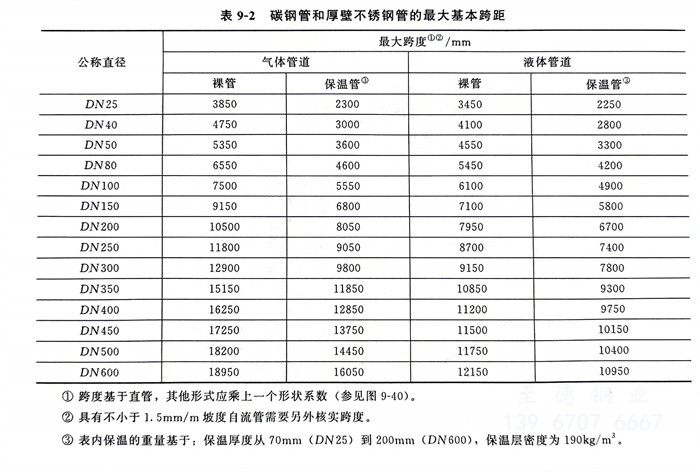

 a. 碳鋼(gang)管(guan)和厚壁(bi)不(bu)銹鋼(gang)管(guan)的最大基本(ben)跨距(表9-2)數據遵循下列要求。


表 2.jpg


  ①. 設計溫度低于350℃的STD標準壁厚(hou)或者(zhe)更大壁厚(hou)的碳(tan)鋼管。


  ②. 設計溫度低于350℃的Sch40S壁厚(hou)或者更大壁厚(hou)的DN400以(yi)下的奧(ao)氏體不銹鋼(gang)管。


  ③. 設計(ji)溫度低于280℃的(de)Sch10S壁厚(hou)或(huo)者更(geng)大壁厚(hou)的(de)雙相不銹(xiu)鋼管。

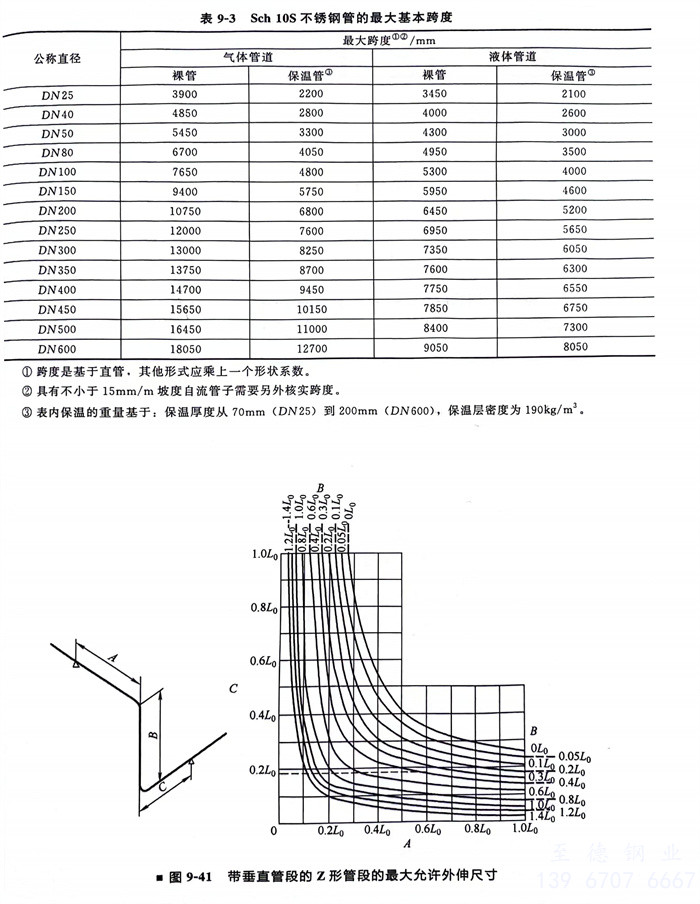

 b. Sch 10S不(bu)銹鋼管的最大基本跨度(表(biao)9-3)下列數據應用于壁厚為Sch 10S、最高設計溫度為350℃奧(ao)氏體(ti)不(bu)銹鋼管。

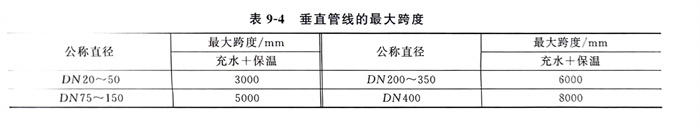

 c. 垂直管線(xian)的最大跨度(見表9-4)


表 4.jpg
