12Cr18Ni9、1Cr18Ni9、1.4325、302不銹(xiu)鋼是歷史最悠久的奧氏體型不銹(xiu)鋼,在固溶態具有良好的塑性、韌性和冷加工性能。此鋼對強氧化性酸(濃度≤65%硝酸)具有優越的耐蝕性,對堿性溶液及大部分有機酸和無機酸亦有一定的耐蝕性。焊接后其耐蝕性比含鈦、鈮不銹鋼和低碳、超低碳18-8型不銹鋼差。經冷加工后具有高的強度,但伸長率比12Cr17Ni7(1Cr7Ni7)鋼稍差。主要用于對耐蝕性和強度要求不高的結構件和焊接件。這種鋼經過熱處理(1050~1100℃,在水中或空氣中淬火)后,呈單相奧氏體組織,因此在強磁場中不產生磁感應,適宜制作無磁模具和無磁部件。但在敏化態或焊后,具有晶間腐蝕傾向,不宜作焊接結構材料。

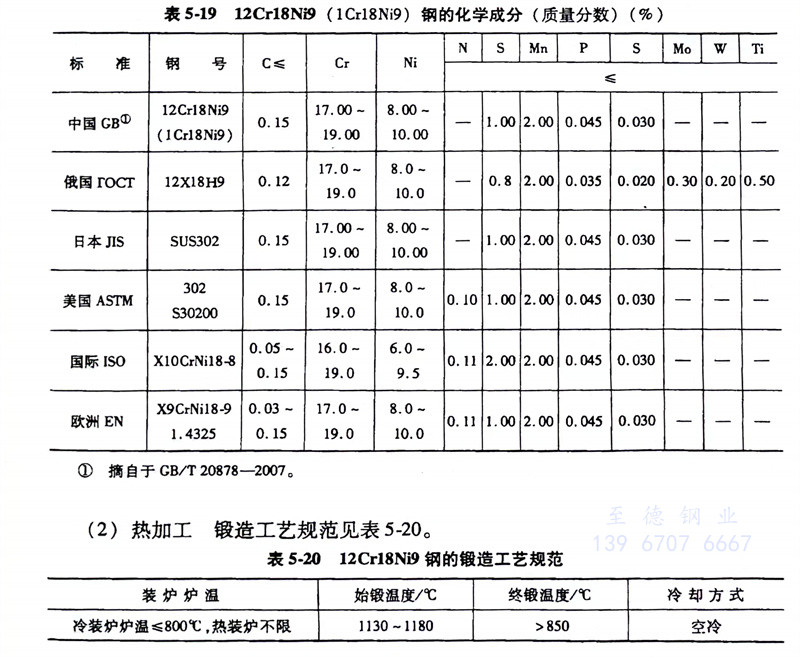

(1)化學成分: 12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼的化學成分見表5-19。
(2)熱(re)加工: 12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼(gang)鍛造工藝規范見表5-20。
由于鋼的導熱(re)性差,故(gu)應(ying)均勻加熱(re),鍛(duan)壓(ya)時宜選用較大的壓(ya)下量和高(gao)的終鍛(duan)溫度,以獲得較好的力(li)學性能,減小形成裂紋的可能性。
(3)預備熱處(chu)理: 預備熱處理的過程如下:
a. 冷(leng)拉(la)坯料退(tui)火:970℃,水(shui)冷(leng)。
b. 冷拉材中間退(tui)火:850℃,水冷。
c. 消除加工應(ying)力退火:300~350℃,保溫1~2h,空冷。
(4)固溶(rong)、時效熱處理: 過程如(ru)下:
a. 固溶處(chu)理:1050~1150℃,水冷,獲(huo)得奧氏體組織。

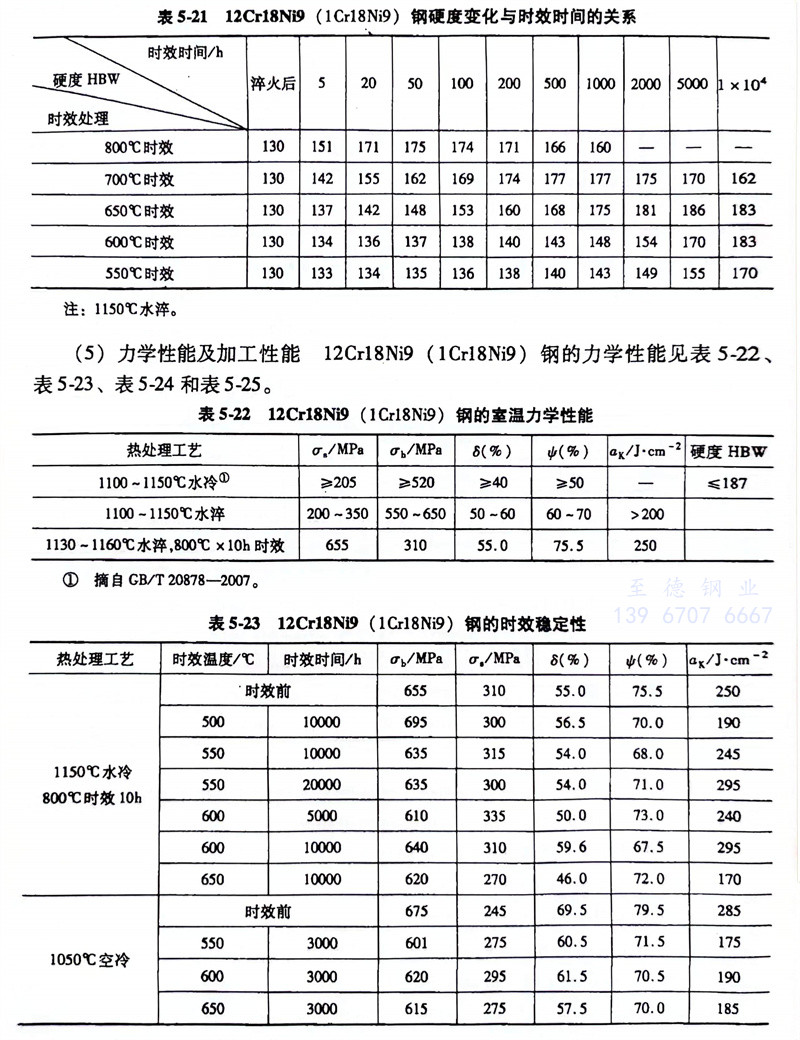

b. 時效(xiao)處(chu)理:800℃×10h或700℃×20h,獲得奧氏體+碳(tan)化物組(zu)織,硬度變化和時效(xiao)時間的關系見表(biao)5-21。

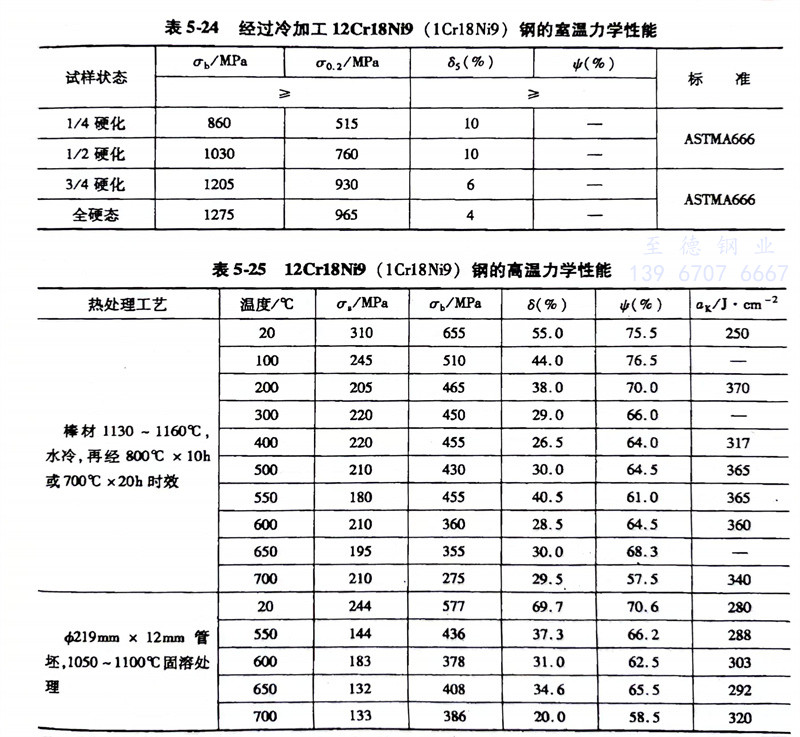

(5)力學性能及加工性能: 12Cr18Ni9(1Cr18Ni9)302不(bu)銹(xiu)鋼的(de)力學(xue)性能見(jian)表5-22、表5-23、表5-24和表5-25。
12Cr18Ni9、1Cr18Ni9、1.4325、302不銹(xiu)鋼冷(leng)變形(xing)性(xing)能良(liang)好(hao),可以(yi)進(jin)(jin)行(xing)各(ge)種冷(leng)加(jia)工,如彎(wan)曲、卷邊、折疊等(deng),并具有良(liang)好(hao)的(de)深沖性(xing)能;焊(han)接性(xing)好(hao),可以(yi)進(jin)(jin)行(xing)各(ge)種方法的(de)焊(han)接,薄板(ban)宜采用氬弧焊(han),焊(han)后不需(xu)要進(jin)(jin)行(xing)熱處(chu)理。

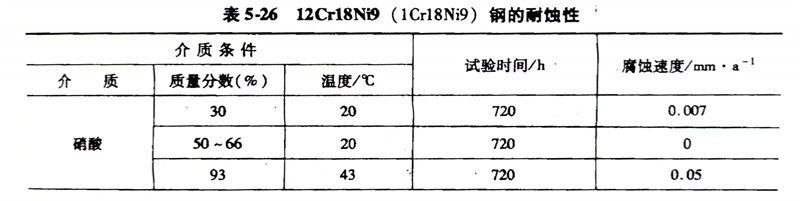

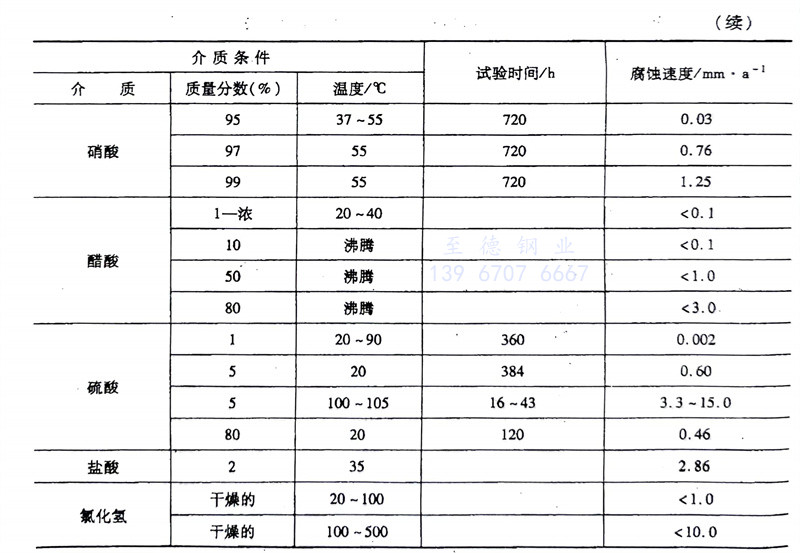

(6)耐蝕性: 12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼的耐蝕性見表(biao)5-26。
