裝置(zhi)設備(bei)(bei)布置(zhi)圖(tu)的圖(tu)例可以參考SH/T 3052《石油化(hua)工(gong)配管工(gong)程設計圖(tu)例》。在此僅列出(chu)一些常(chang)用(yong)圖(tu)例供參考。對于管道布置(zhi)圖(tu)，可根據(ju)實(shi)際需(xu)要派生。在繪(hui)(hui)制設備(bei)(bei)布置(zhi)圖(tu)時，應按(an)設備(bei)(bei)的實(shi)際外形輪廓(kuo)線(xian)繪(hui)(hui)制。

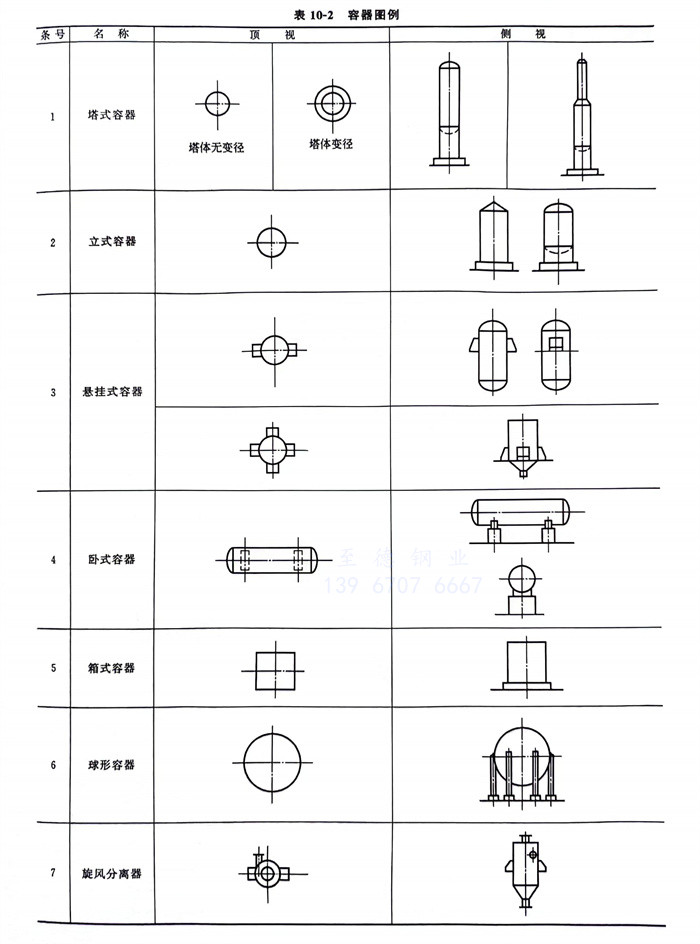

①. 容器（表(biao)10-2）。

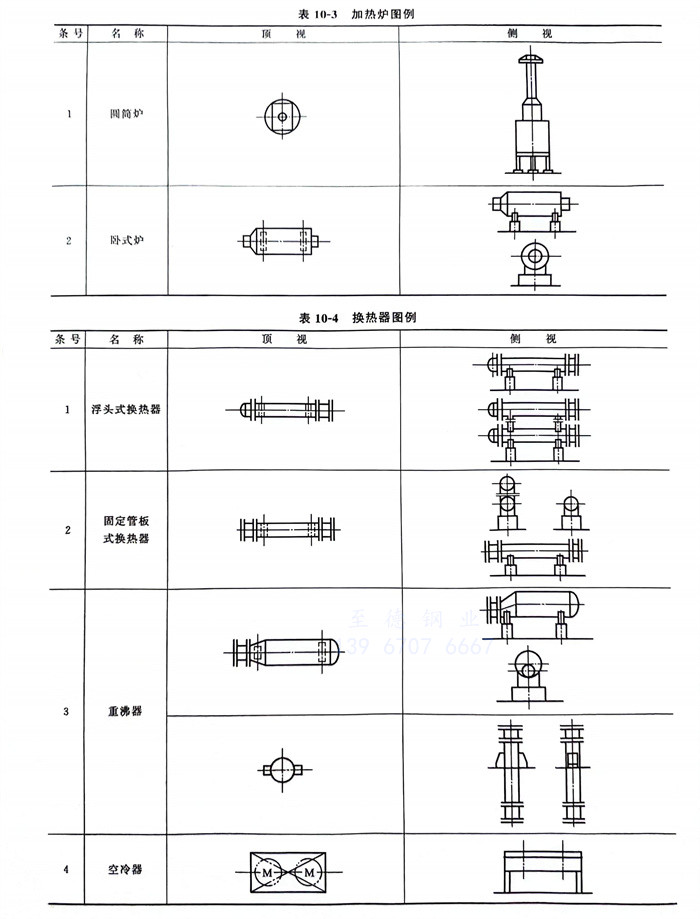

②. 加熱爐(lu)（表10-3）。
③. 換熱(re)器（表10-4）。

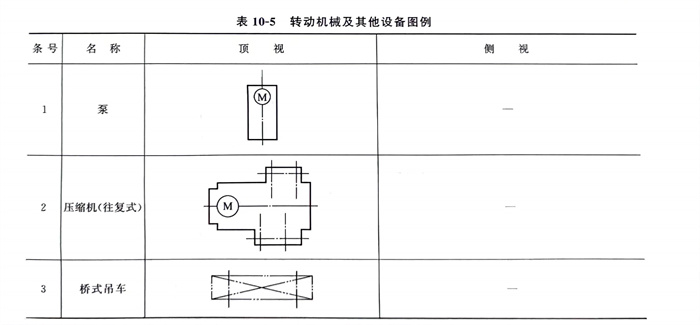

④. 轉(zhuan)動機(ji)械及(ji)其(qi)他（表10-5）。
