一、管(guan)道布置平面圖尺(chi)寸表(biao)示的一般(ban)要求(qiu)
①. 總(zong)尺(chi)寸及標(biao)高在平(ping)面圖上(shang)應表示。
②. 管線的(de)長度用整數(shu)表示，小數(shu)點(dian)以后舍去，精確到毫(hao)米。
③. 對于斜管，表示平(ping)面尺寸。
④. 斜管的(de)尺寸(cun)表(biao)示至小數點第一位(wei)。除以(yi)下情況外，要避免重復標注尺寸(cun)：管廊(lang)上配管的(de)間隔尺寸(cun)；與其他區(qu)的(de)圖(tu)紙的(de)連接尺寸(cun)。
⑤. 管道元件要原封不動地使用各資料數(shu)據(ju)表中的數(shu)值。
⑥. 組裝(zhuang)尺寸(cun)用(yong)整數(shu)(shu)表(biao)示（每一元(yuan)件總尺寸(cun)的計算至小(xiao)數(shu)(shu)點第一位(wei)圓整）。
⑦. 與其他圖紙相接(jie)的管道(dao)尺寸(cun)應(ying)表示在(zai)相接(jie)區的附近。

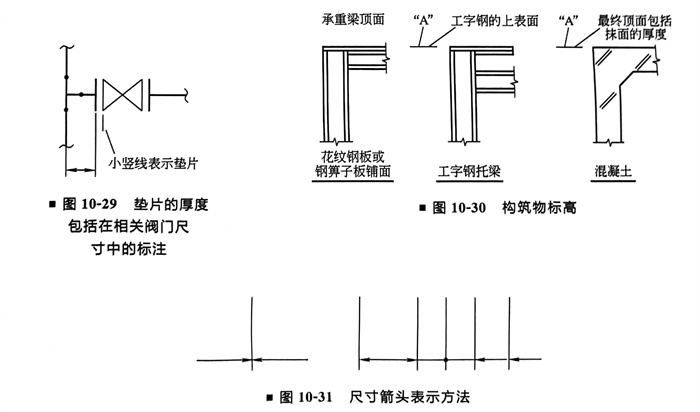

⑧. 墊片的厚度(du)包括在相關閥門(men)尺寸中（圖(tu)10-29）。
⑨. “EL”加注在管中心標高前(qian)，如果(guo)因梁或支架，管子需標管底標高時，加注“BOPEL”。
⑩. 在坡度管和(he)重力流管線要控(kong)制(zhi)標高(gao)時，應以“WPEL”（工作(zuo)點標高(gao)）表示。
?. 構筑物的(de)標(biao)高在下列狀(zhuang)況要標(biao)明(ming)“A”處標(biao)高，如(ru)圖(tu)10-30所示(shi)。
?. 尺寸的箭(jian)頭使(shi)用(yong)下列方法表示(shi)，如圖10-31所示(shi)。
二、斜管
1. 坡向符號的使用
①. 用(yong)三(san)角形表(biao)示單管線的(de)坡(po)向，如果PID或UFD已表(biao)示了坡(po)度(du)，那(nei)么配管圖上(shang)可不用(yong)表(biao)示。

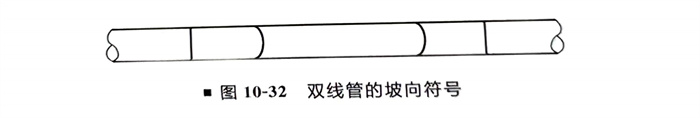

②. 雙線管的(de)坡(po)向用橢(tuo)圓符(fu)號表示(shi)（圖10-32）。

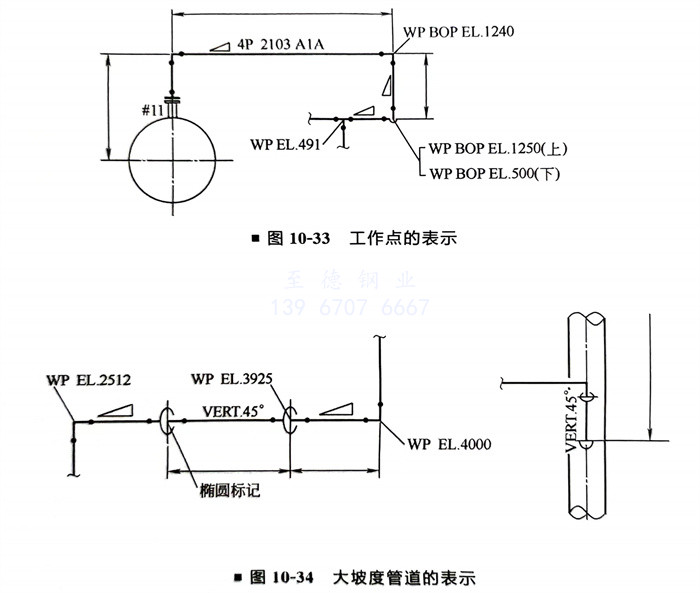

2. 工作(zuo)(zuo)點(dian)（WP）的表示（圖10-33）對于(yu)斜(xie)管，工作(zuo)(zuo)點(dian)應表示：管道(dao)的拐彎(wan)處；界(jie)區線(xian)或接續(xu)線(xian)的交接點(dian)。
3. 大坡(po)度管道的表(biao)示（圖10-34）
三、平面尺(chi)寸的表(biao)示
①. 尺寸應以(yi)構筑(zhu)(zhu)物(wu)（或(huo)建筑(zhu)(zhu)物(wu)）柱(zhu)子(zi)中心為基準至管中心標注(zhu)（圖10-35）。
②. 為了(le)尺寸標注的起點清楚，墊片用短(duan)細線示(shi)意（圖(tu)10-35）。
③. 區(qu)域總(zong)尺寸標注應在圖紙的上方和(he)左側（圖10-36）。
④. 管(guan)廊的(de)管(guan)線(xian)穿過兩(liang)邊的(de)接續線(xian)或界區(qu)線(xian)，管(guan)道(dao)之間的(de)尺寸(cun)應在(zai)兩(liang)側表示。
a. 管廊(lang)的次梁尺(chi)寸間(jian)距相等時，則不需表示(shi)，除非管道尺(chi)寸從次梁引出，則必須表示(shi)（圖(tu)10-37）。
b. 次梁(liang)的間(jian)距不等時(shi)，應標注(zhu)其尺寸（圖10-37）。
c. 與其他圖(tu)(tu)相(xiang)接的(de)管(guan)線(xian)，在接續線(xian)處(chu)的(de)尺(chi)寸在每張(zhang)圖(tu)(tu)上以同樣(yang)的(de)方法表示（圖(tu)(tu)10-38）。

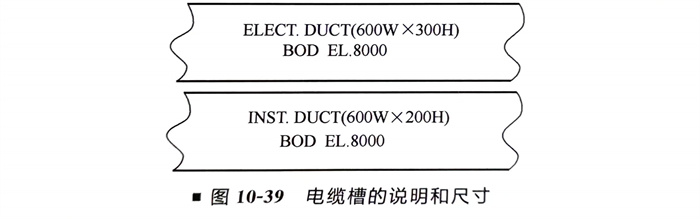

⑤. 電氣(qi)及儀表電纜槽(cao)的說明(ming)和尺寸如(ru)圖10-39所示。

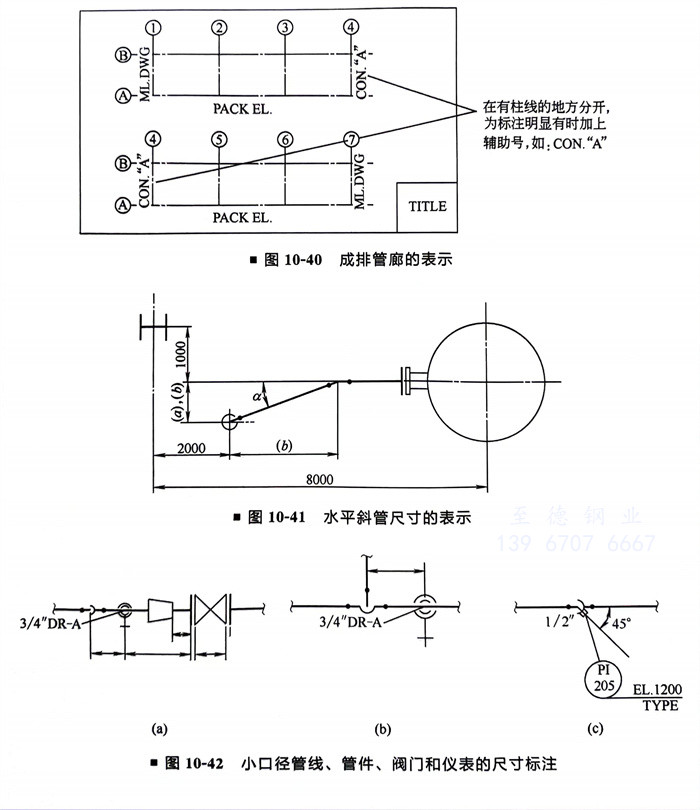

⑥. 當(dang)管廊的(de)管線在(zai)一張圖上分開成多排時(shi)，按圖10-40所示的(de)形式(shi)表(biao)示。
⑦. 水(shui)平斜管尺(chi)寸的(de)標注按(an)下述方法進行（圖10-41）：角度和三角形的(de)一條邊(bian)表(biao)示法；三角形的(de)兩條邊(bian)表(biao)示法。
⑧. 小口徑管(guan)線(xian)、管(guan)件、閥門和儀(yi)表的尺(chi)寸標注(zhu)如圖10-42所示。

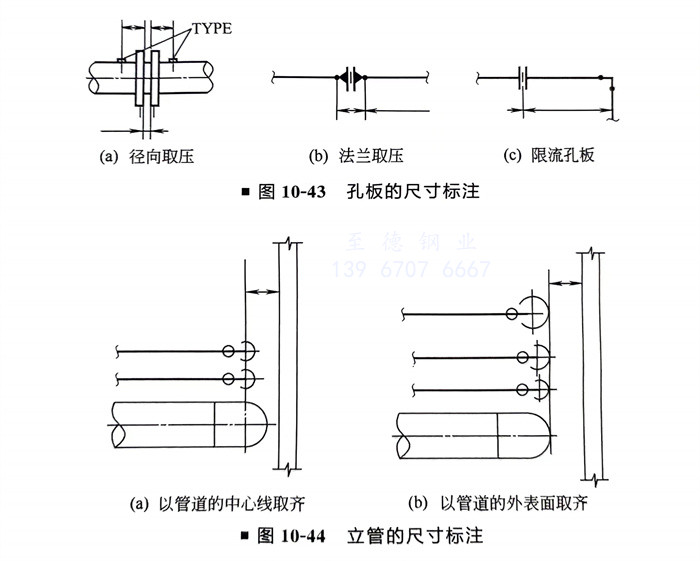

⑨. 孔板的尺寸(cun)標(biao)注如(ru)圖10-43所示。
⑩. 立管的尺寸標(biao)注如圖10-44所示。
四、塔(ta)的垂直管線

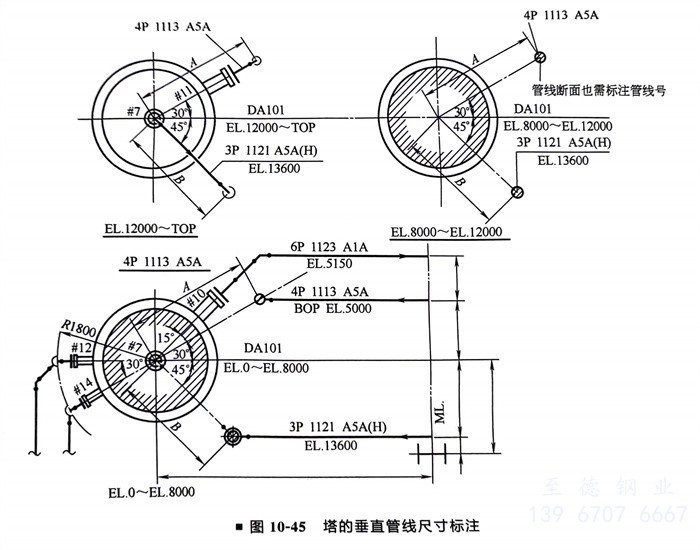

對于塔的每個截面尺寸“A”和“B”都應表示（圖 10-45）
