一、影響不(bu)銹鋼組織的(de)兩大類(lei)合金元(yuan)素
形成(cheng)鐵素(su)體(ti)的元素(su)：Cr、Mo、Si、Al、W、Ti、Nb等。
形(xing)成奧氏體的元素：C、N、Ni、Co、Mn、Cu等。
在(zai)一定溫度條(tiao)件下，不銹鋼(gang)的(de)(de)基體(ti)組織是由(you)鋼(gang)中(zhong)形成鐵素(su)體(ti)和形成奧氏(shi)體(ti)的(de)(de)合金元素(su)間的(de)(de)相互作用所決定的(de)(de)。
二、鉻(ge)當量(liang)與鎳當量(liang)
是指各合金元(yuan)素形(xing)成鐵素體組織(zhi)或形(xing)成奧氏體組織(zhi)的能力的總和。
鉻當(dang)量= Cr + 1.5Mo + 1.5Si + 1.75Nb + 1.5Ti + 5.5Al + 0.75W , 各元(yuan)(yuan)素(su)含量前的數字(zi)為(wei)該元(yuan)(yuan)素(su)形成(cheng)(cheng)鐵素(su)體的能(neng)力相當(dang)于鉻形成(cheng)(cheng)鐵素(su)體能(neng)力的倍數。
鎳當(dang)量= Ni + Co + 30（C+N）+0.5Mn + 0.3 Cu ，各元素含量前(qian)的數(shu)(shu)字為該元素形(xing)成(cheng)奧(ao)氏體的能力相(xiang)當(dang)于(yu)鎳形(xing)成(cheng)奧(ao)氏體能力的倍數(shu)(shu)。
三(san)、鉻當(dang)量與鎳當(dang)量對不(bu)銹(xiu)鋼基體組織的影響

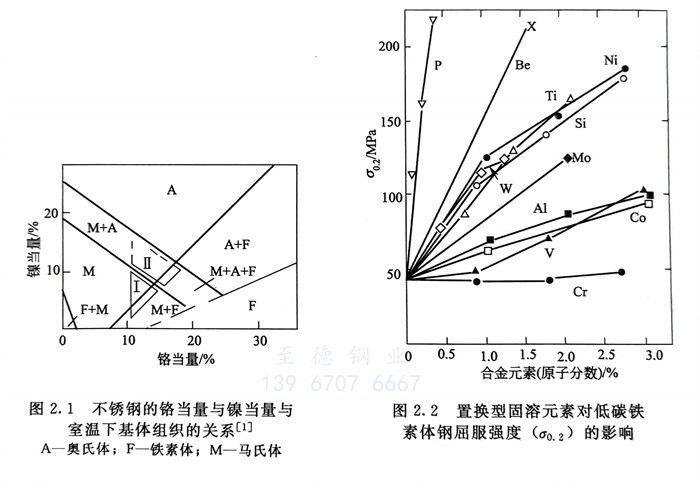

圖2.1指出了自高溫冷卻后，鉻當量與鎳當量對不銹鋼基體組織的影響。從圖中可以根據不銹鋼化學成分中的鉻當量與鎳當量大致確定鋼的基體組織類型和組成。不銹鋼中的馬氏體不銹鋼和沉淀硬化不銹鋼系處于圖2.1中I 區和II區范圍內，而雙相不銹鋼則處于A＋F區范圍內。

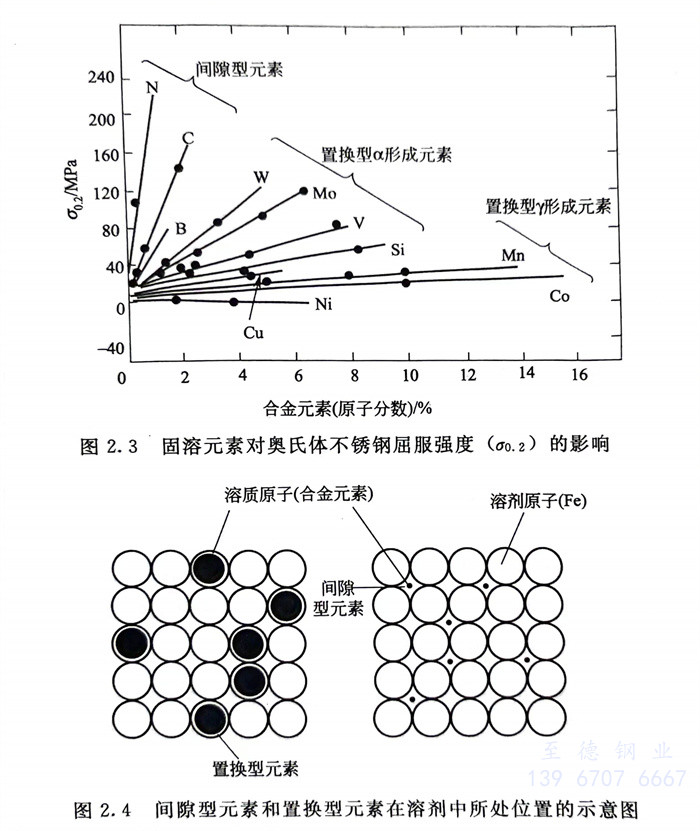

需(xu)要指出(chu)，各種(zhong)合金元(yuan)(yuan)素(su)(su)在(zai)(zai)鋼(gang)（包括不銹鋼(gang)）中(zhong)相互作(zuo)用(yong)，在(zai)(zai)形成(cheng)各種(zhong)基體(ti)(ti)組(zu)織（固(gu)溶(rong)(rong)體(ti)(ti)）的(de)(de)同(tong)(tong)時，還可產生(sheng)不同(tong)(tong)程(cheng)度(du)的(de)(de)固(gu)溶(rong)(rong)強化作(zuo)用(yong)，見圖(tu)(tu)2.2和圖(tu)(tu)2.3 。這主要是各種(zhong)合金元(yuan)(yuan)素(su)(su)（溶(rong)(rong)質）在(zai)(zai)基體(ti)(ti)組(zu)織（溶(rong)(rong)劑(ji)）中(zhong)所處(chu)(chu)(chu)的(de)(de)位置導致溶(rong)(rong)劑(ji)晶格(ge)發生(sheng)不同(tong)(tong)程(cheng)度(du)的(de)(de)畸(ji)變而(er)產生(sheng)的(de)(de)作(zuo)用(yong)。根據溶(rong)(rong)質元(yuan)(yuan)素(su)(su)在(zai)(zai)溶(rong)(rong)劑(ji)晶格(ge)中(zhong)所處(chu)(chu)(chu)位置的(de)(de)不同(tong)(tong)，有間(jian)(jian)隙型元(yuan)(yuan)素(su)(su)和置換(huan)型元(yuan)(yuan)素(su)(su)之分。處(chu)(chu)(chu)在(zai)(zai)溶(rong)(rong)劑(ji)（Fe）晶格(ge)結點空(kong)隙處(chu)(chu)(chu)的(de)(de)元(yuan)(yuan)素(su)(su)（如C、N、B等），稱(cheng)間(jian)(jian)隙型元(yuan)(yuan)素(su)(su)；而(er)處(chu)(chu)(chu)在(zai)(zai)溶(rong)(rong)劑(ji)（Fe）晶格(ge)結點處(chu)(chu)(chu)的(de)(de)元(yuan)(yuan)素(su)(su)則稱(cheng)為(wei)置換(huan)型元(yuan)(yuan)素(su)(su)（示意(yi)圖(tu)(tu)見圖(tu)(tu)2.4）。間(jian)(jian)隙型元(yuan)(yuan)素(su)(su)和置換(huan)型元(yuan)(yuan)素(su)(su)在(zai)(zai)鋼(gang)中(zhong)所形成(cheng)的(de)(de)固(gu)溶(rong)(rong)體(ti)(ti)，又分別稱(cheng)為(wei)間(jian)(jian)隙固(gu)溶(rong)(rong)體(ti)(ti)和置換(huan)固(gu)溶(rong)(rong)體(ti)(ti)。
由(you)于(yu)(yu)碳、氮等(deng)間隙元素在鐵素體(ti)中的固溶(rong)度很低，因此，鐵素體(ti)不銹鋼(gang)主要是置換(huan)固溶(rong)體(ti)；由(you)于(yu)(yu)包括碳、氮在內的幾(ji)乎所有(you)合(he)金元素在奧氏體(ti)中均有(you)相當的固溶(rong)度（甚至可無限固溶(rong)），因此，奧氏體(ti)不銹鋼(gang)則常常是間隙元素固溶(rong)和置換(huan)元素固溶(rong)共存的固溶(rong)體(ti)。
