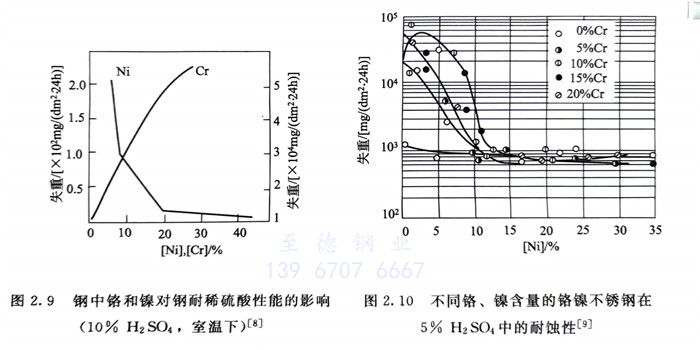

鎳是不銹鋼中僅次于鉻的重要合金元素。為了耐還原性酸和堿介質的腐蝕，鋼中僅含鉻是不夠的，必須向鋼中加入鎳（見圖2.9和圖2.10）。鎳可促進不銹鋼鈍化膜的穩定性，提高不銹鋼的熱力學穩定性。因此，不銹鋼中鉻與鎳共存，可顯著強化不銹鋼的不銹性和耐蝕性。鎳對不銹鋼的高溫抗氧化性有益，但對高溫抗硫化性有害。因為鎳與硫作用易形成低熔點硫化物。而低熔點硫化物的形成會顯著降低鋼的熱加工性。

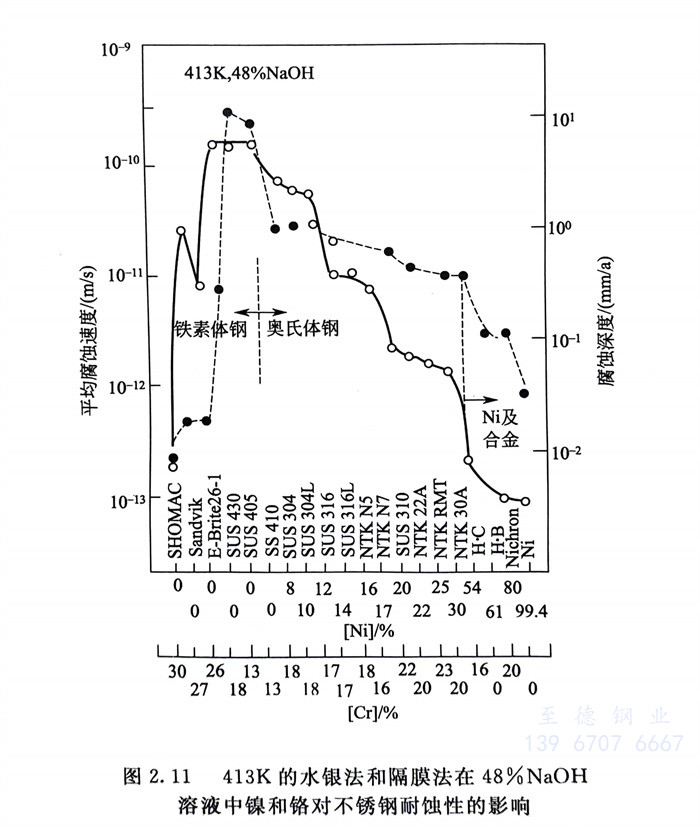

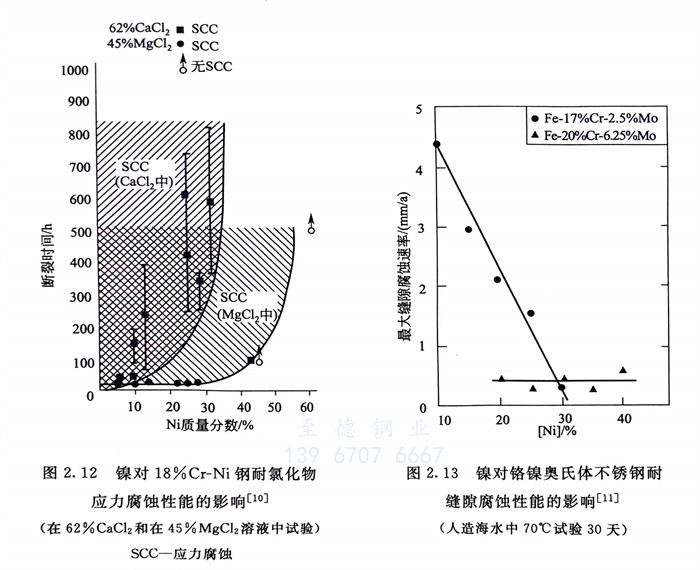

  鎳與鉻組合能顯著(zhu)提高(gao)奧氏體(ti)不銹(xiu)鋼在(zai)(zai)苛性(xing)介質（例(li)如NaOH）中的(de)耐(nai)(nai)(nai)蝕(shi)(shi)性(xing)（圖2.11），鎳還提高(gao)18-8不銹(xiu)鋼耐(nai)(nai)(nai)氯化物應力腐(fu)蝕(shi)(shi)的(de)性(xing)能（圖2.12）。雖然在(zai)(zai)耐(nai)(nai)(nai)點蝕(shi)(shi)、耐(nai)(nai)(nai)縫隙腐(fu)蝕(shi)(shi)的(de)PRE值①中并沒有(you)鎳的(de)作用在(zai)(zai)內，但(dan)在(zai)(zai)低(di)鉻、鉬(mu)含量的(de)通用鉻鎳奧氏體(ti)不銹(xiu)鋼中，鎳的(de)作用還是有(you)益的(de)（見(jian)圖2.13）。

  鎳能顯(xian)著改善(shan)不銹鋼(gang)的(de)塑、韌性(xing)(xing)，可使(shi)具有(you)脆性(xing)(xing)轉變溫度的(de)一些不銹鋼(gang)的(de)脆性(xing)(xing)溫度下移。

  鎳可提(ti)高一些(xie)不銹鋼的冷成(cheng)型性(xing)和焊(han)接性(xing)，降低奧氏體不銹鋼的冷加工(gong)硬化傾向。

  鎳能顯著降低一些不銹鋼對σ、x等金屬(shu)間化合物(wu)析出的(de)(de)敏感性（圖2.14），從而(er)防止和(he)降低它們(men)的(de)(de)有害作用(yong)。

  隨奧(ao)氏(shi)體不(bu)銹(xiu)鋼(gang)中(zhong)鎳量增(zeng)加，碳在鋼(gang)中(zhong)的溶解度下降，導(dao)致鋼(gang)的晶間腐蝕敏感性(xing)增(zeng)加，因此(ci)高(gao)鎳奧(ao)氏(shi)體不(bu)銹(xiu)鋼(gang)中(zhong)含碳量需≤0.02％。
