國內外大量采用二氧化碳汽提工藝來生產尿素（一種高效化肥）。一般是在高壓（140～250atm，1atm＝101325Pa）和溫度180～210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產過程中的中間反應物-氨基甲酸銨（尿素甲銨液）等，對不銹(xiu)鋼有強烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率可高達50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產裝置上的應用成為了可能。但使用后發現普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發了專用于尿素生產的尿素級不銹鋼（316UG）。

  316UG要(yao)(yao)求鋼(gang)中(zhong)鉻量要(yao)(yao)≥18％，由于C、S、P等元素(su)和(he)殘余δ-鐵(tie)素(su)體(ti)(ti)的有害作用，要(yao)(yao)求C含量≤0.02％，P和(he)S 含量≤0.015％，δ-鐵(tie)素(su)體(ti)(ti)≤0.6％。為保證δ鐵(tie)素(su)，鋼(gang)中(zhong)鎳量應在中(zhong)、上限，316UG已廣泛用于二氧化碳汽(qi)提(ti)法生(sheng)產尿(niao)素(su)的合成塔等四大(da)高壓設備(bei)的塔體(ti)(ti)和(he)構件(jian)。

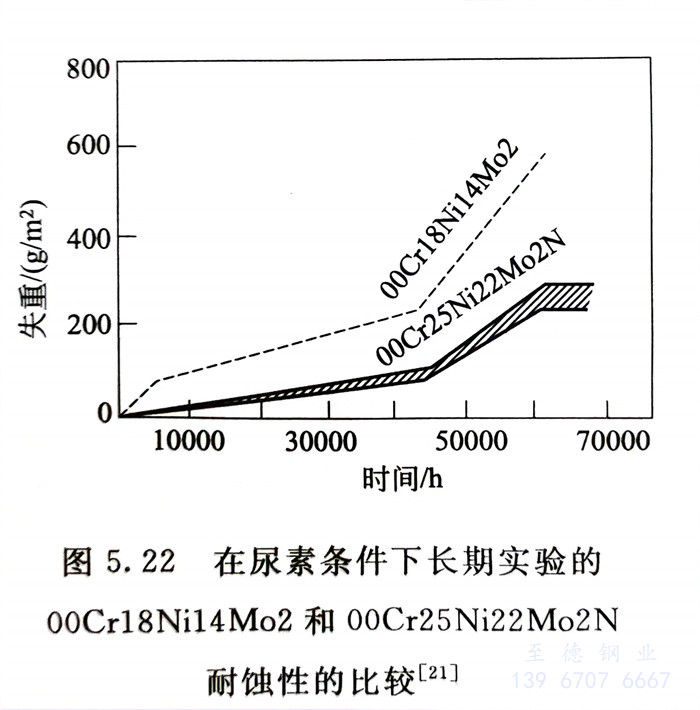

  00Cr25Ni22Mo2N（2RE69）是(shi)目(mu)前優于316UG的(de)最好的(de)一(yi)種耐高(gao)溫、高(gao)壓下尿素(su)腐蝕(shi)的(de)一(yi)種高(gao)牌號不銹鋼。由于316UG長期使(shi)用(yong)后耐蝕(shi)性(xing)仍顯(xian)不足（圖5.22），00Cr25Ni22Mo2N的(de)使(shi)用(yong)范圍在不斷擴大(da)。

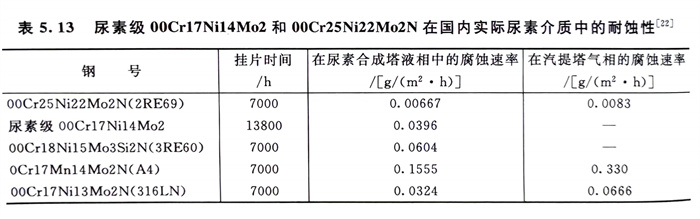

  表5.13列出了(le)尿素(su)級(ji)316L（316UG）和(he)(he)00Cr25Ni22Mo2在國內大型尿素(su)生產廠實際掛片試驗結果。可以(yi)看出，在尿素(su)合(he)成塔和(he)(he)汽提塔中，00Cr25Ni22Mo2N的耐蝕(shi)性是最好的。而(er)無(wu)鎳的鉻錳(meng)氮不銹鋼0Cr17Mn14Mo2N （A4）的耐蝕(shi)性則是最差的。
