高純鐵素體不(bu)銹鋼 Cr18Mo2 性(xing)能與特點

a. 力學性能和(he)脆性轉變溫度

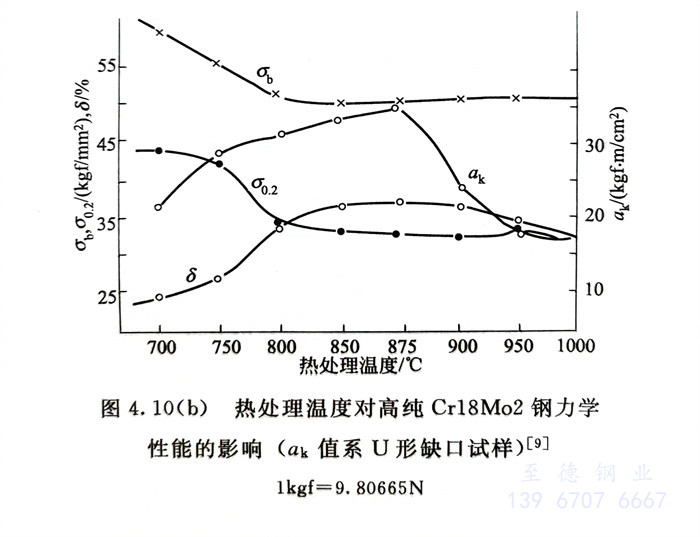

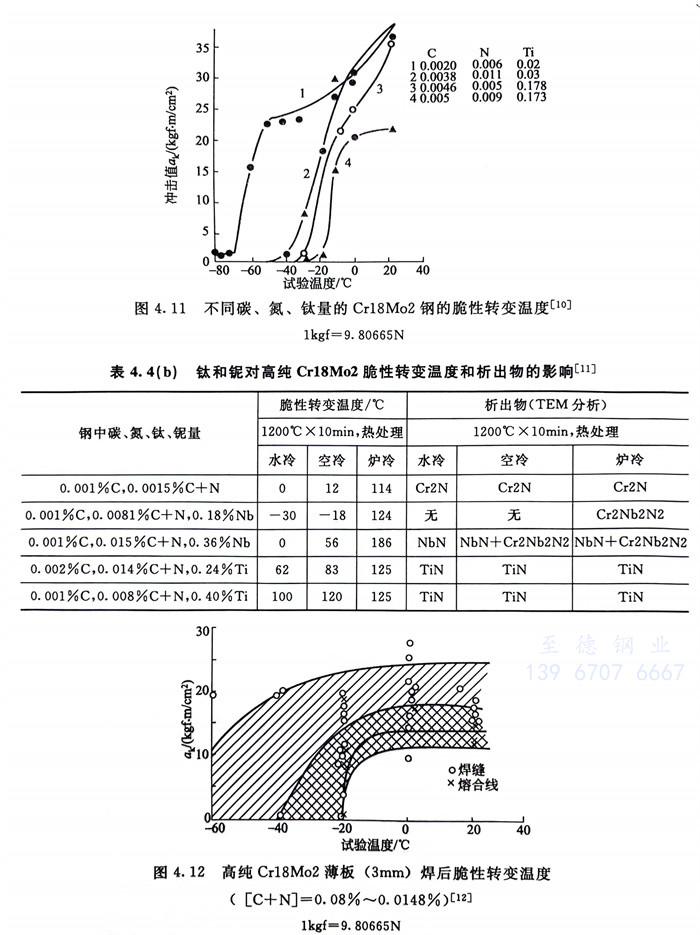

   一些(xie)結(jie)果見圖(tu)(tu)4.10（b）～圖(tu)(tu)4.12。可以看出，適(shi)宜的熱處理可以獲得滿(man)意的塑、韌性［圖(tu)(tu)4.10（b）］；盡量(liang)降(jiang)低(di)鋼(gang)中(zhong)的碳、氮含量(liang)，適(shi)量(liang)的鈦含量(liang)，可使此鋼(gang)的脆性轉變(bian)溫度(du)(du)降(jiang)到-20℃以下（圖(tu)(tu)4.11）；在模(mo)擬焊接條件(jian)（1200℃×10min）并以不同速度(du)(du)冷卻，所試驗的高純(chun)Cr18Mo2鋼(gang)中(zhong)僅含0.001％～0.002％C，但C + N含量(liang)均≤0.015％，不論(lun)是(shi)否添加穩定元素Ti、Nb，只要有氮化物析出，也(ye)同樣會顯著提高鋼(gang)的脆性轉變(bian)溫度(du)(du)［表4.4（b）］，而(er)薄截面尺寸（3mm）的高純(chun)Cr18Mo2的焊接接頭（焊縫(feng)和(he)熔合線）脆性轉變(bian)溫度(du)(du)也(ye)可低(di)于(yu)-20℃以下（圖(tu)(tu)4.12）。

b. 耐蝕性

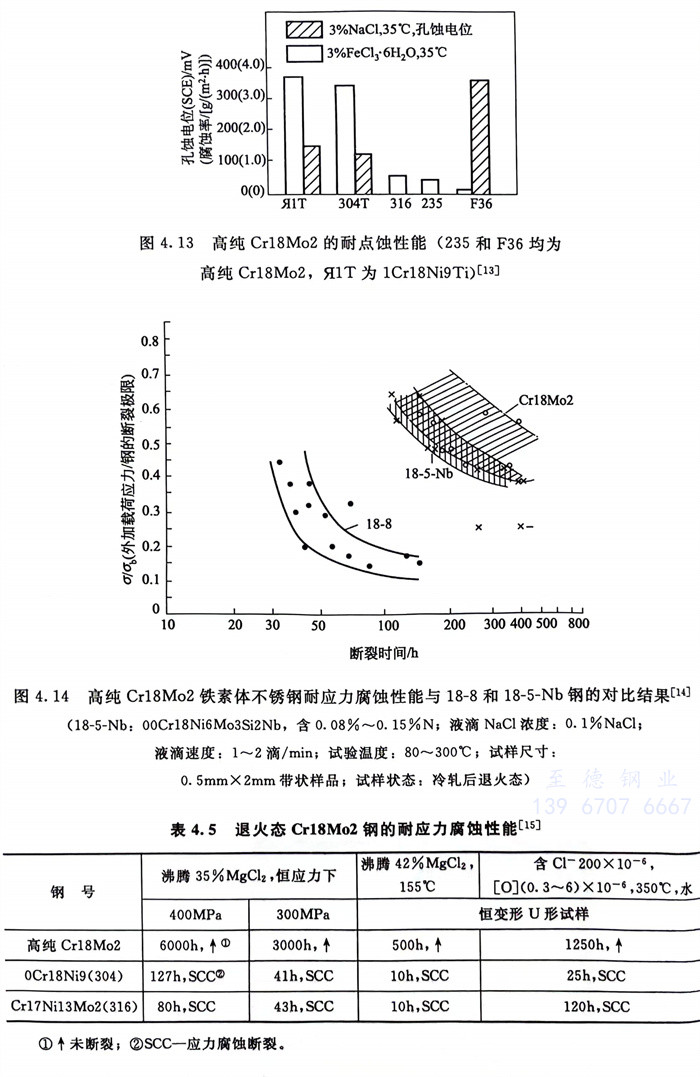

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹鋼相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成型性

  高純Cr18Mo2具有(you)良好的冷成型性，一些試驗結果見表4.6和表4.7。此鋼還具有(you)良好的切削性，見圖4.15。

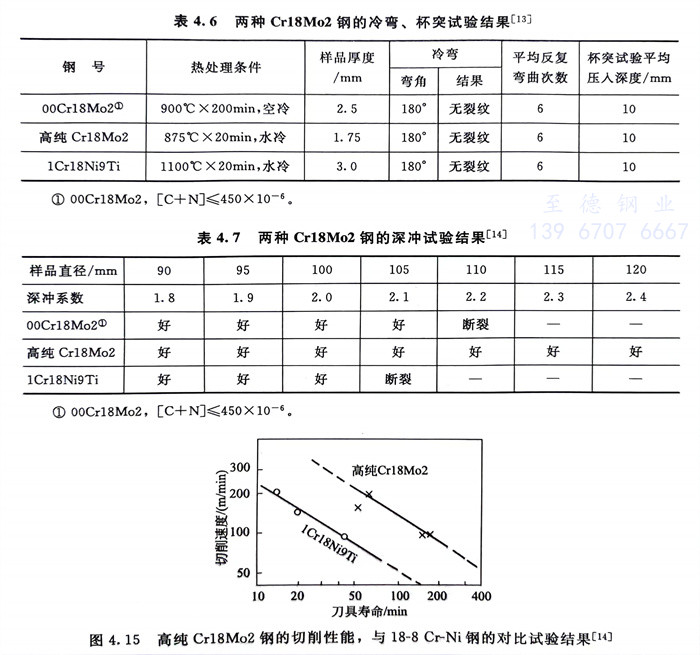

  表(biao)4.6 兩種(zhong)Cr18Mo2鋼(gang)的冷彎、杯突試驗結(jie)果

  表(biao)4.7 兩種Cr18Mo2鋼的深沖試驗(yan)結果

  圖(tu)4.15 高純Cr18Mo2鋼(gang)(gang)的(de)切(qie)削性能，與18-8 Cr-Ni鋼(gang)(gang)的(de)對比試驗結果

d. 焊接(jie)性

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧氏體不銹鋼作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
