·熱(re)軋1Cr18Ni9Ti 不銹鋼中(zhong)板一般系熱(re)處(chu)理、酸洗后交貨,但使(shi)用中(zhong)發現(xian)在(zai)原表面殘(can)留有局部氧(yang)化(hua)皮(pi)處(chu)出現(xian)嚴重銹蝕。

·對1Cr18Ni9T i 熱軋不銹(xiu)鋼中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

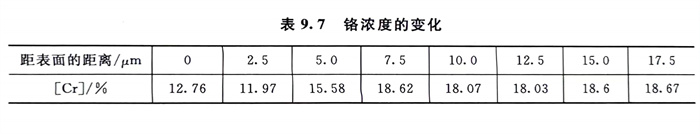

  隨距表(biao)面(mian)距離的不同,鉻濃度的變化見表(biao)9.7(基體鉻量為18.65%)。

  從表9.7中可知(zhi),由于(yu)氧(yang)化皮(pi)的形成(cheng),表面(mian)有貧鉻區(qu)產生(sheng)。這是導致(zhi)氧(yang)化皮(pi)處嚴重銹蝕的原因。

  ·國外(wai)曾(ceng)對00Cr21Ni25Mo6N高鉬不銹鋼(gang)熱軋(ya)板表面氧化(hua)皮和基(ji)體(ti)間的鉻(ge)量變(bian)化(hua)進行了分析,結果(guo)表明(圖9.15);貧鉻(ge)層有12μm厚(hou),鉻(ge)量最低處濃度約為15%。氧化(hua)皮的存在,表面層的鉻(ge)量降(jiang)低,使此鋼(gang)的耐點(dian)蝕性能下降(jiang)。
