00Cr28Ni4Mo2Nb 和(he) 00Cr29Mo4Ni2 這兩個牌號的 C＋N含量分別(bie) ≤ 0.045% 和(he) ≤ 0.025% 。
a. 力學(xue)性能和脆性轉變(bian)溫度

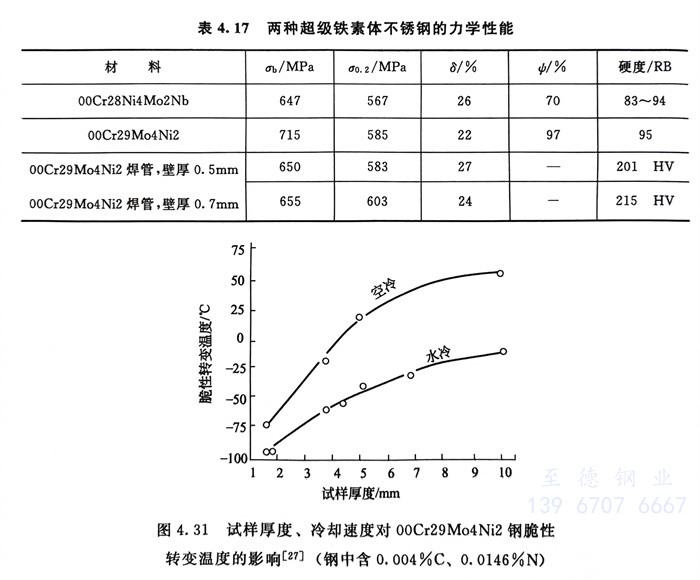

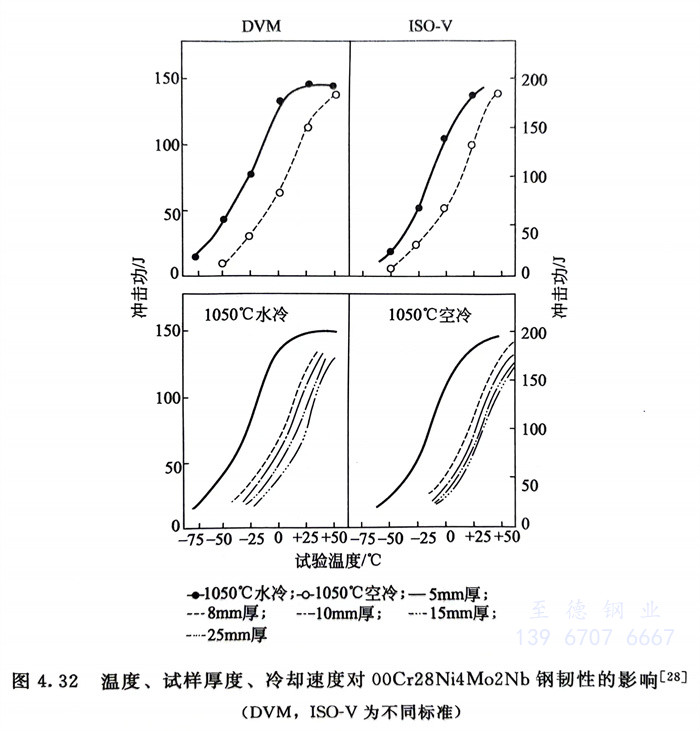

一些試驗結果見表4.17、圖4.31及圖4.32。可以看出：兩種超(chao)級鐵素體不銹鋼的韌性和脆性轉變溫度均受鋼的截面和冷卻速度的影響，在適宜的截面尺寸下，兩種鋼均具有足夠的室溫韌性和較低的脆性轉變溫度。
b. 耐腐蝕性能

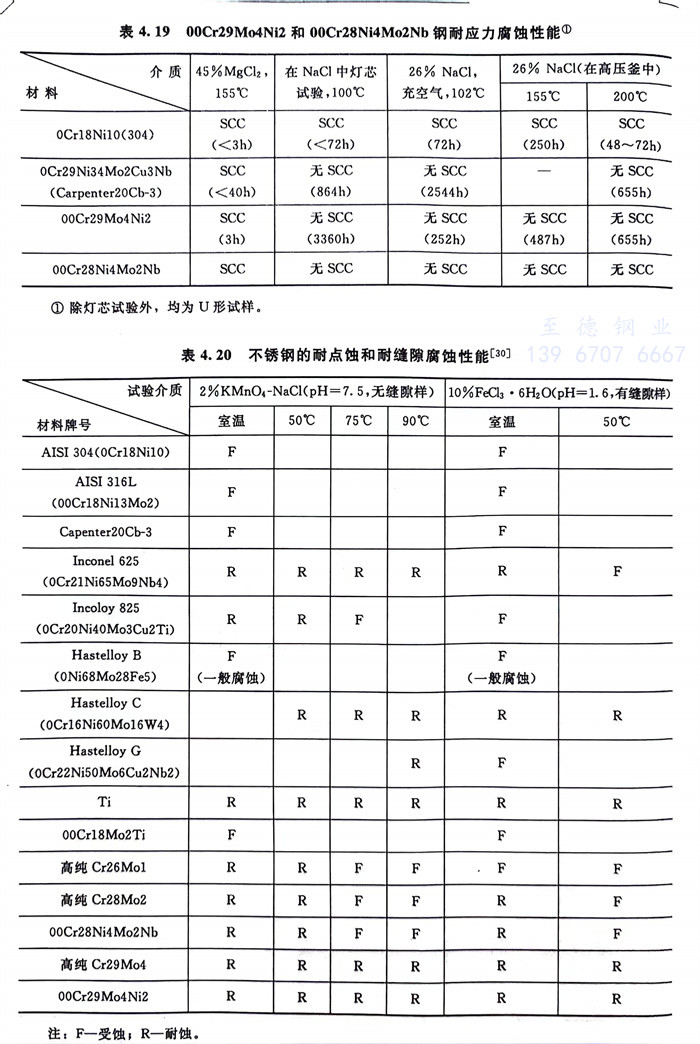

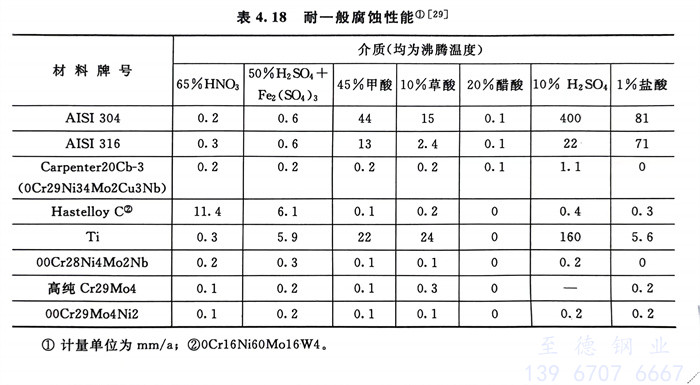

00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb兩種超級鐵素(su)體不銹鋼耐全面腐蝕、耐點蝕和縫隙腐蝕以及耐應力腐蝕的性能見表4.18～表4.20和圖4.33。

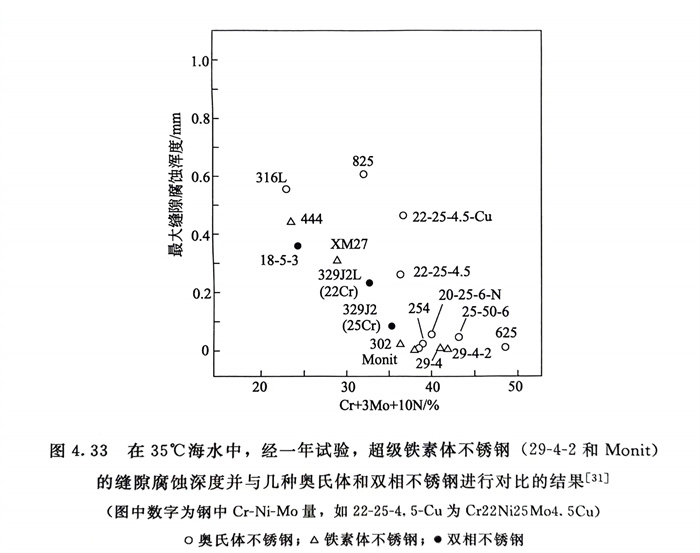

從表4.18～表4.20中的結果可看出00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb具有優良的耐蝕性，在耐點蝕和縫隙腐蝕方面，00Cr29Mo4Ni2還優于00Cr28Ni4Mo2并且還超過了高鎳耐蝕合金Capenter20Cb-3（0Cr29Ni34Mo2Cu3Nb）和Inconel 625（0Cr21Ni65Mo9Nb4）。從圖4.33在實際海水中一年的試驗結果表明，超級鐵素體不銹鋼29-4-2（00Cr29Mo4Ni2），Monit（00Cr25Mo4Ni4），高純Cr30Mo2、Cr29Mo4（圖中302和29-4）均優于所有高牌號的奧氏體不銹鋼，且與超級奧氏體不銹鋼，如254 SMO（圖中254），00Cr20Ni25Mo6N（圖中20-25-6-N）以及高鎳耐蝕合金00Cr21Ni65Mo9Nb4（圖中625）相比，耐蝕性也相同或稍優。
由于(yu)00Cr29Mo4Ni2和(he)(he)00Cr28Ni4Mo2Nb耐(nai)海(hai)水(shui)腐蝕(shi)和(he)(he)磨蝕(shi)的(de)(de)性能優異，因此這(zhe)兩個牌號和(he)(he)其他超級鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼牌號的(de)(de)薄(bo)壁焊管(guan)(guan)(guan)國外早已(yi)(yi)大量(liang)用(yong)(yong)(yong)于(yu)海(hai)水(shui)冷(leng)凝器等(deng)用(yong)(yong)(yong)途。文獻指(zhi)出，從(cong)第一個超級鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼Cr29Mo4（29-4C）1974年用(yong)(yong)(yong)于(yu)海(hai)水(shui)冷(leng)凝器管(guan)(guan)(guan)以來，到目前為(wei)止，所使用(yong)(yong)(yong)的(de)(de)各種(zhong)超級鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼冷(leng)凝器管(guan)(guan)(guan)長度(du)已(yi)(yi)高(gao)達近6千萬英尺，而(er)1998年以來，在用(yong)(yong)(yong)于(yu)冷(leng)凝器管(guan)(guan)(guan)的(de)(de)各種(zhong)高(gao)合(he)金不(bu)(bu)銹(xiu)鋼管(guan)(guan)(guan)中，超級鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼用(yong)(yong)(yong)量(liang)占了82％，其中主要是00Cr27Mo3Ni3Ti／Nb（UNS S44660）超級鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼。而(er)我國這(zhe)方面的(de)(de)工作已(yi)(yi)開(kai)展數年，用(yong)(yong)(yong)于(yu)海(hai)水(shui)冷(leng)凝器的(de)(de)00Cr27Mo3Ni3Ti／Nb薄(bo)壁管(guan)(guan)(guan)已(yi)(yi)工業生(sheng)產并(bing)已(yi)(yi)向(xiang)國內(nei)外供應。
c. 冷(leng)、熱(re)成型性和焊接(jie)性
由于這兩種(zhong)鋼的(de)高(gao)溫強度低，變形抗力小，熱塑性(xing)高(gao)，因此較(jiao)易熱加工和熱成型，它(ta)們的(de)冷(leng)加工硬化傾(qing)向低于18-8（304），故冷(leng)變形較(jiao)容(rong)易，冷(leng)加工無特殊(shu)困難。這兩種(zhong)鋼的(de)焊接性(xing)能良好，但由于鐵素(su)體不銹鋼對(dui)碳、氮敏感，故均需采用(yong)惰(duo)性(xing)氣體保護焊（如TIG焊），且焊前(qian)、焊后還需仔細(xi)清理焊件以防止污染。

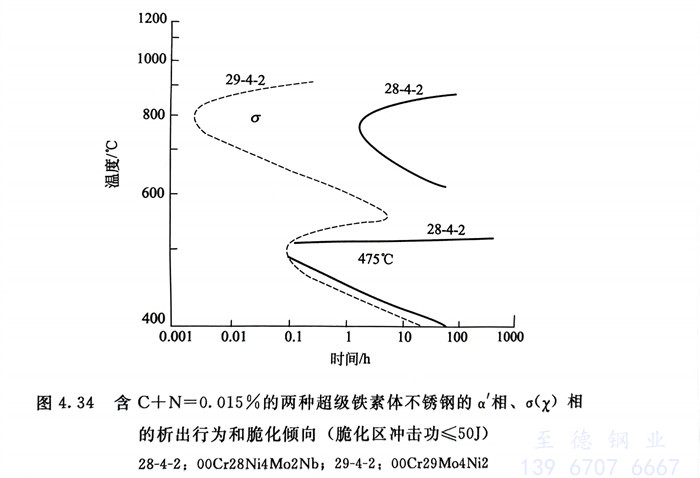

由(you)于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb鋼中含鉻、鉬量較高，因此對a' 相和a (χ)相的析(xi)出非常(chang)敏感（見(jian)圖4.34），為此，焊接工(gong)藝也(ye)需采取相應的防止措(cuo)施。
