00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵素(su)體不銹鋼的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍
具有足夠的韌性。在我國(guo)，此牌(pai)號已開始生產和使用，在歐、美諸國(guo)和地區也有類似(si)牌(pai)號在大(da)量生產和應(ying)用。
一、力(li)學性能(neng)

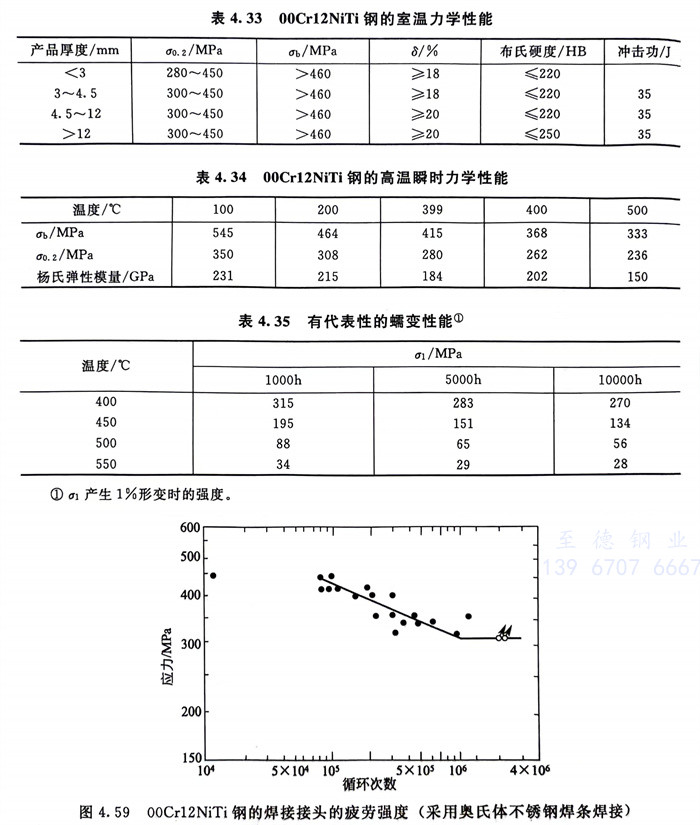

00Cr12NiTi鋼的各種力學(xue)性能見表4.33～表4.35和圖4.59。
圖4.59 00Cr12NiTi鋼的焊接(jie)接(jie)頭的疲(pi)勞強(qiang)度（采用奧氏(shi)體(ti)不銹鋼焊條焊接(jie)）
二、耐腐蝕(shi)和磨蝕(shi)性能(neng)
此鋼(gang)的耐蝕性雖然(ran)低(di)于含鉻量高(gao)的一些牌號(hao)，例如430（1Cr17），但是(shi)其耐蝕性遠高(gao)于低(di)碳鋼(gang)和耐蝕低(di)合(he)金(jin)鋼(gang)，此鋼(gang)主要(yao)(yao)用(yong)于不以表(biao)面美(mei)觀為主要(yao)(yao)要(yao)(yao)求的弱(ruo)腐(fu)蝕環境中。
1. 在大氣中的耐(nai)蝕性
圖(tu)4.60系在南非大(da)氣條件進(jin)行(xing)20年試驗所取得的(de)(de)(de)結(jie)(jie)果，從(cong)圖(tu)4.60中的(de)(de)(de)結(jie)(jie)果可以看出(chu)，00Cr12NiTi鋼(gang)的(de)(de)(de)耐蝕(shi)性比低碳(tan)鋼(gang)和CORTENO（科爾坦合(he)金）高幾個數量級(ji)。但是，不推(tui)薦將(jiang)00Cr12NiTi鋼(gang)用(yong)于腐蝕(shi)環境(jing)中的(de)(de)(de)裝飾用(yong)途，因(yin)為00Cr12NiTi表面常會形成一層雖不影響結(jie)(jie)構穩定性的(de)(de)(de)銹蝕(shi)影響美(mei)(mei)觀。如果使(shi)用(yong)時(shi)美(mei)(mei)觀很重要，當選(xuan)用(yong)00Cr12NiTi鋼(gang)時(shi)表面需加涂層。

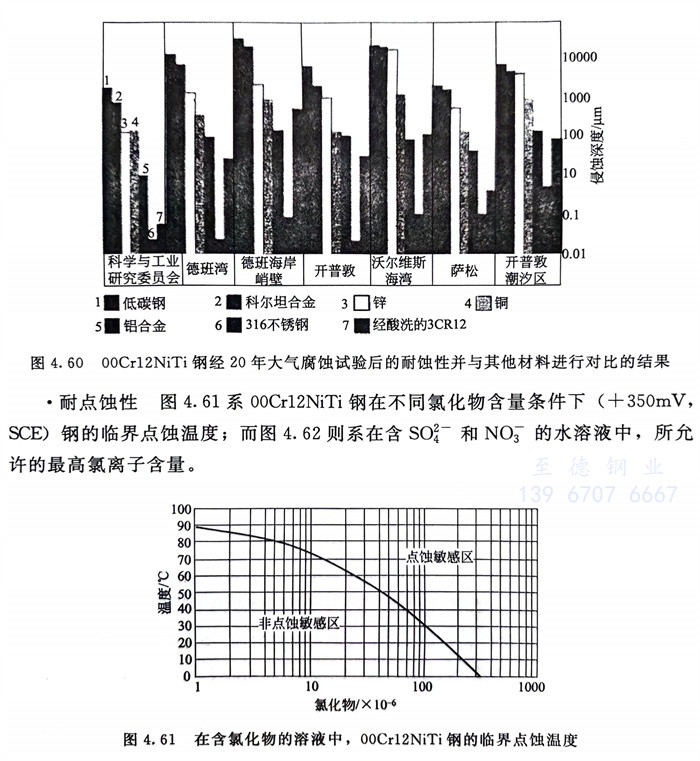

圖4.60 00Cr12NiTi鋼(gang)經20年大氣腐蝕試驗(yan)后的(de)(de)耐(nai)蝕性并與其他材料進行對比的(de)(de)結果
2. 耐(nai)點(dian)蝕(shi)性

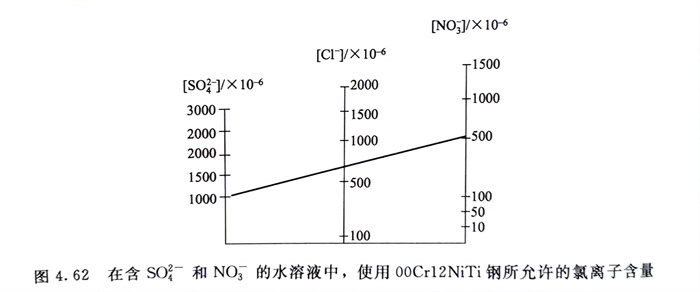

圖4.61系(xi)00Cr12NiTi鋼在不同氯(lv)化物(wu)含(han)量條件下(xia)（＋350mV，SCE）鋼的(de)臨界點蝕溫度(du)；而圖4.62則系(xi)在含(han) 和 的(de)水溶液(ye)中，所允許的(de)最高(gao)氯(lv)離子含(han)量。
3. 耐(nai)晶間腐蝕性
00Cr12NiTi經適宜焊接后，沒有(you)晶間(jian)腐蝕的敏感性。
4. 耐(nai)應力(li)腐蝕性
在(zai)(zai)含硫化物環境中(zhong)，00Cr12NiTi鋼會(hui)產(chan)生應(ying)力腐蝕，故不(bu)推(tui)薦無涂(tu)層的00Cr12NiTi鋼在(zai)(zai)這種用途中(zhong)使用。
5. 耐磨蝕性(xing)
00Cr12NiTi鋼的(de)耐磨蝕性(xing)遠遠優(you)于(yu)表面(mian)無涂層(ceng)和(he)有(you)涂層(ceng)的(de)低(di)(di)碳(tan)鋼和(he)低(di)(di)合金鋼。圖4.63系耐磨試驗(yan)結(jie)果，由于(yu)此鋼耐濕態滑動磨損性(xing)優(you)良，所以特別適(shi)用(yong)于(yu)礦(kuang)石等的(de)貯(zhu)存、處理(li)和(he)運輸等的(de)設備。但此鋼不(bu)適(shi)用(yong)于(yu)干磨損條件。

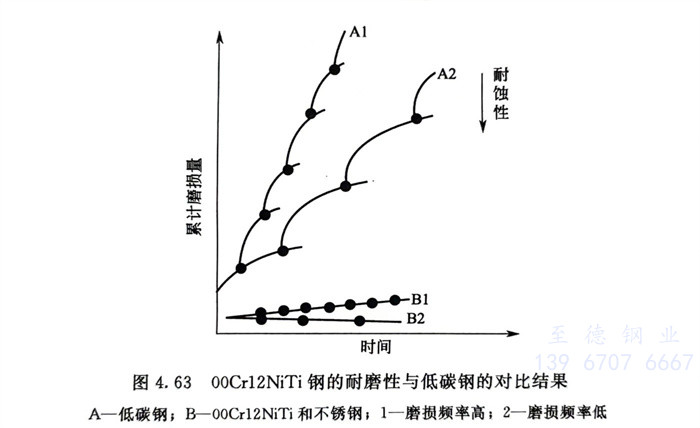

圖4.63 00Cr12NiTi鋼(gang)的(de)耐(nai)磨(mo)性與低(di)碳鋼(gang)的(de)對比結果
三、冷熱加工和成型性能
00Cr12NiTi具有良(liang)好的(de)(de)冷(leng)(leng)、熱加工和成(cheng)型性(xing)。此鋼有良(liang)好的(de)(de)冷(leng)(leng)成(cheng)型性(xing)，但彎曲時回(hui)彈性(xing)較大，苛(ke)刻的(de)(de)冷(leng)(leng)成(cheng)型過程中(zhong)需中(zhong)間退火。
四、焊(han)接性
具有良好(hao)的(de)焊(han)(han)(han)(han)接(jie)(jie)(jie)性，可(ke)采用(yong)通用(yong)的(de)焊(han)(han)(han)(han)接(jie)(jie)(jie)方法（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和(he)PAW）進(jin)行焊(han)(han)(han)(han)接(jie)(jie)(jie)，且(qie)可(ke)與(yu)低碳鋼(gang)和(he)不銹鋼(gang)進(jin)行焊(han)(han)(han)(han)接(jie)(jie)(jie)，建(jian)議采用(yong)AWS309C型焊(han)(han)(han)(han)條，00Cr12NiTi不銹鋼(gang)同材焊(han)(han)(han)(han)接(jie)(jie)(jie)，可(ke)采用(yong)E308L和(he)E316L焊(han)(han)(han)(han)接(jie)(jie)(jie)材料，熱輸入應控制在(zai)0.5～1.5kJ／mm之間，焊(han)(han)(han)(han)后(hou)需經酸洗鈍(dun)化(hua)處(chu)理以去掉焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭表(biao)面的(de)氧化(hua)皮和(he)貧(pin)鉻層。

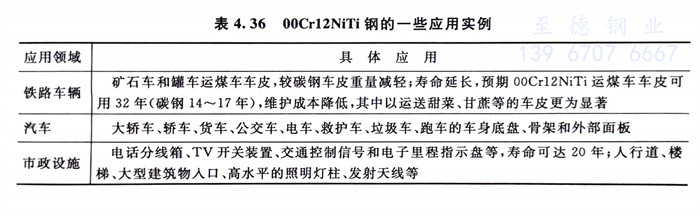

00Cr12NiTi鋼易于生產，且成(cheng)本低(di)(di)(di)廉，使用(yong)性能優良且使用(yong)工藝易于掌握。主要用(yong)于不(bu)(bu)銹(xiu)、耐(nai)磨蝕(shi)等用(yong)途(tu)，代(dai)替有(you)涂(tu)層(ceng)和(he)不(bu)(bu)加涂(tu)層(ceng)的低(di)(di)(di)碳鋼和(he)耐(nai)蝕(shi)低(di)(di)(di)合金鋼，且壽命(ming)周期(qi)成(cheng)本較(jiao)低(di)(di)(di)。目前(qian)，此鋼及相近牌號在(zai)英、美(mei)和(he)韓國(guo)等國(guo)已廣(guang)泛應用(yong)，我國(guo)也已在(zai)推廣(guang)中，00Cr12NiTi鋼是一(yi)種(zhong)具有(you)廣(guang)闊發展前(qian)景的現代(dai)低(di)(di)(di)鉻不(bu)(bu)銹(xiu)鋼，表4.36列(lie)入了國(guo)外(wai)00Cr12NiTi鋼的一(yi)些應用(yong)實例，供參考。
