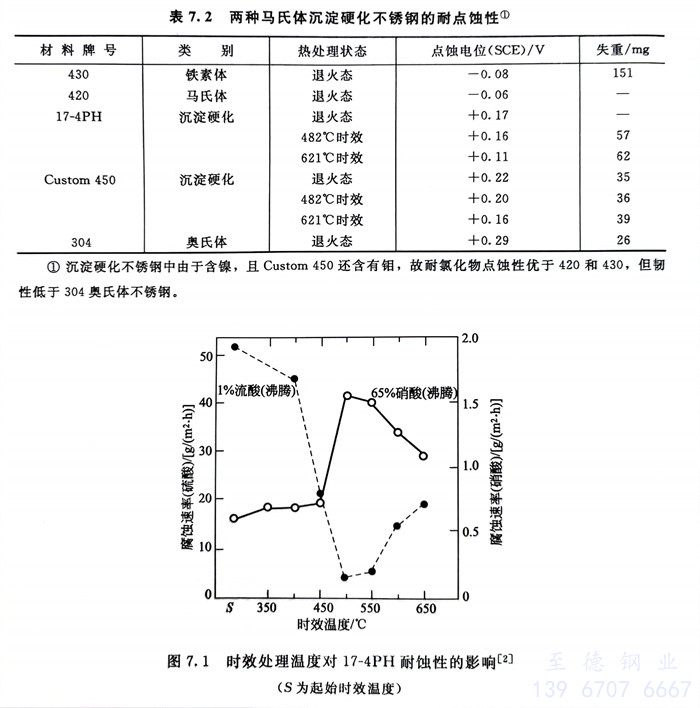

馬氏體沉淀硬化不(bu)銹鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不(bu)銹鋼熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于馬(ma)氏體(ti)時效不(bu)(bu)銹鋼含碳量低（≤0.03％），（表(biao)7.3中Custom 455和IN-736便屬于超低碳馬(ma)氏體(ti)時效不(bu)(bu)銹鋼）、含鎳量高(gao)（6％～10％）或10％～20％Co，固(gu)溶處理(li)(li)后(hou)可獲(huo)得高(gao)強(qiang)、高(gao)韌(ren)的(de)馬(ma)氏體(ti)基體(ti)，經(jing)時效處理(li)(li)后(hou)，在此(ci)基體(ti)上析出金(jin)屬間化合物而使之強(qiang)化，Custom 455的(de)σb可達1700MPa（見表(biao)7.3）。它的(de)性能特(te)點是具有高(gao)的(de)屈強(qiang)比(bi)，強(qiang)、韌(ren)性配(pei)合好，低溫(wen)韌(ren)性好，易(yi)冷(leng)、熱加工和焊(han)接，焊(han)前不(bu)(bu)需(xu)(xu)預熱，焊(han)后(hou)不(bu)(bu)需(xu)(xu)熱處理(li)(li)。但缺點是由于含鉻量低，不(bu)(bu)銹耐蝕性要低于其他(ta)類型(xing)的(de)沉淀硬化不(bu)(bu)銹鋼。

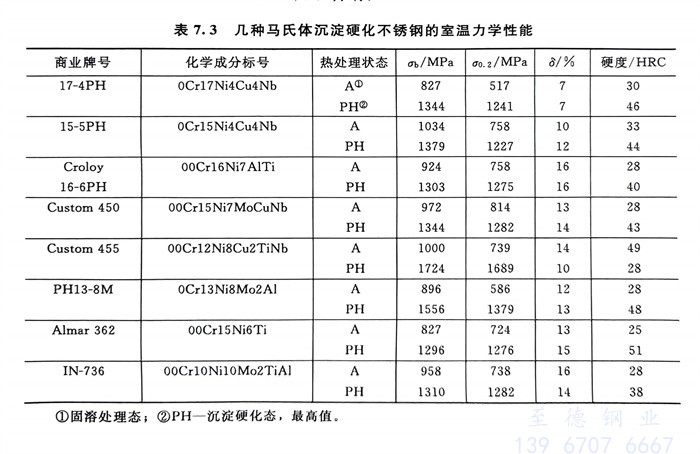

  表(biao)7.3 幾種(zhong)馬氏體(ti)沉淀硬(ying)化不銹鋼的室溫力學性能
