此類不(bu)銹鋼有：0Cr17Ni12Mo2（316），0Cr17Ni12Mo2N（316N）、00Cr17Ni14Mo2(316L)、00Cr17Ni13Mo2N(316LN)、0Cr19Ni13Mo3(317)、00Cr19Ni13Mo3(317L),、0Cr17Ni12Mo2Ti(316Ti)、0Cr17Ni12Mo2Nb(316Nb)、00Cr18Ni14Mo2Cu2(SUS 316J1L)。

  0Cr17Ni12Mo2（316）是最常用的含鉬的鉻鎳奧氏體(ti)不銹(xiu)鋼，其產量在鉻鎳奧氏體不銹鋼中僅次于前述的0Cr18Ni9（304）。

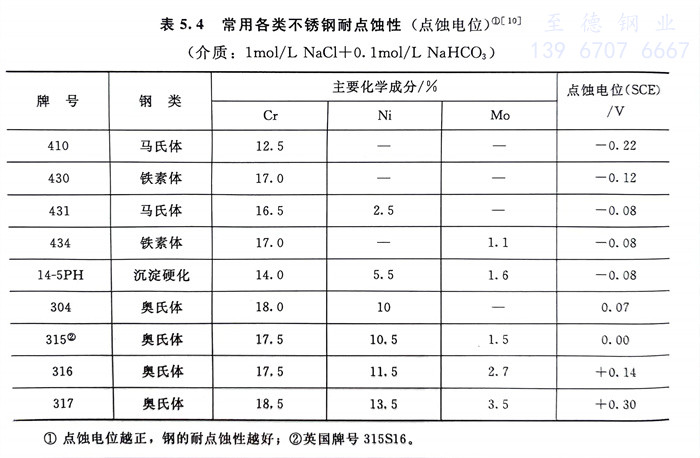

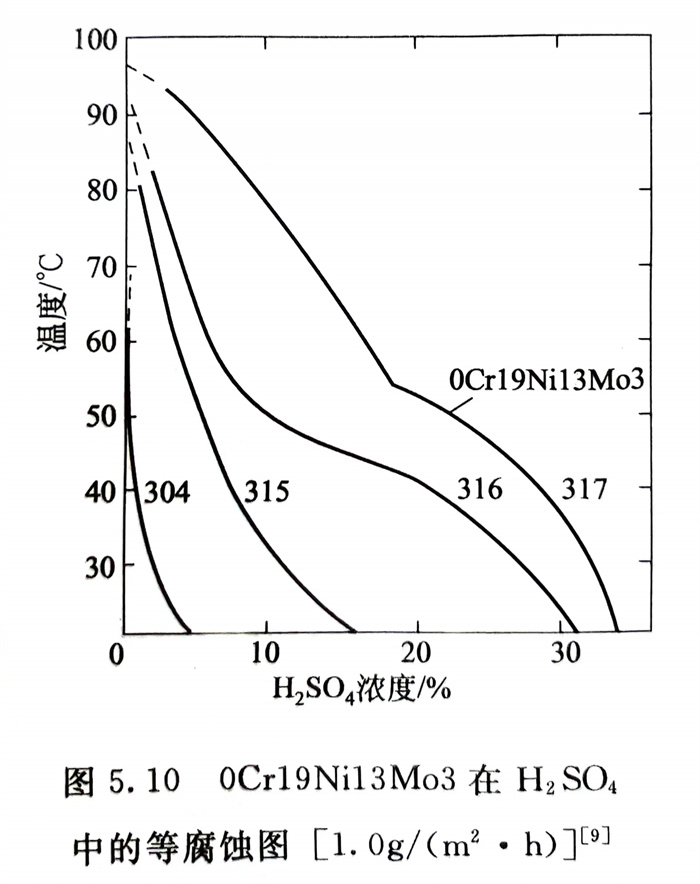

  在前述18-8型鉻鎳奧氏體不銹鋼基礎上分別加入2％～3％和3％～4％Mo，主要是為了提高鋼的耐蝕性，特別是擴大了耐還原性酸，如H₂SO4（圖5.10）、  和有機酸，如醋酸、甲酸等的耐全面腐蝕性及耐氯化物點蝕（見表5.4）和縫隙腐蝕的性能。而且隨鋼中鉬量的增加，在海洋性大氣和海水中的耐蝕性也有所提高，在含Cl的水介質中，0Cr17Ni12Mo2（316）的耐應力腐蝕范圍較0Cr18Ni9（304）明顯擴大（見前面圖5.6）。

  17-12-Mo型鋼(gang)較18-8型鋼(gang)的含(han)鎳量(liang)適量(liang)提高(gao)，其目的是(shi)平衡由(you)于加入強(qiang)烈形(xing)成鐵素體(ti)元素2％～4％Mo的作用，以保證鋼(gang)具有單(dan)一、穩定的奧氏體(ti)組織。含(han)氮(dan)的17-12-Mo型鋼(gang)，如0Cr17Ni12Mo2N和(he)(he)00Cr17Ni13Mo2N比不含(han)氮(dan)的鋼(gang)具有更(geng)高(gao)的強(qiang)度和(he)(he)更(geng)穩定的奧氏體(ti)組織以及更(geng)佳(jia)的耐蝕性(xing)。

  超低碳17-12-Mo型鋼，如00Cr17Ni14Mo2和00Cr17Ni13Mo3以及含鈦、鈮(ni)的0Cr17Ni12Mo2Ti和0Cr17Ni12Mo2Nb均具有良(liang)好的耐敏化態晶間腐蝕性能(neng)，可用(yong)于大(da)截面尺寸的焊接(jie)件用(yong)途。

  17-12-Mo型(xing)鉻(ge)鎳奧氏體不(bu)銹(xiu)鋼(gang)仍具有(you)(you)優良的塑、韌性和(he)焊接性，由于(yu)鉬的加入，鋼(gang)的室溫強度和(he)高溫強度有(you)(you)所增加，但冷成型(xing)性較18-8型(xing)鉻(ge)鎳奧氏體不(bu)銹(xiu)鋼(gang)有(you)(you)所降(jiang)低。

  0Cr18Ni14Mo2Cu2鋼由于(yu)鉬(mu)與銅(tong)復合的作用，此(ci)鋼耐稀(xi)硫酸等還原性(xing)酸介質能力較單獨加(jia)鉬(mu)者又有(you)所提高，由于(yu)銅(tong)的存在，此(ci)鋼的冷成型性(xing)也有(you)所改善(shan)，但熱加(jia)工性(xing)稍有(you)降低(di)。
