由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用，而奧氏(shi)體不銹(xiu)鋼的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時不加錳又可防止加入大量錳所帶來的負面影響。為此，國外也在開發無錳高氮的節鎳和無鎳奧氏體不銹鋼并取得了進展。

   國外用(yong)加壓電渣(zha)爐(lu)冶煉(lian)了高氮（0.5％～1.5％N）無錳(meng)(meng)節鎳(nie)的Cr-Mo-Ni-N 和(he)無錳(meng)(meng)無鎳(nie)的Cr-Mo-N不銹鋼并研究了它(ta)們的性能（見圖(tu)5.37～圖(tu)5.39）。

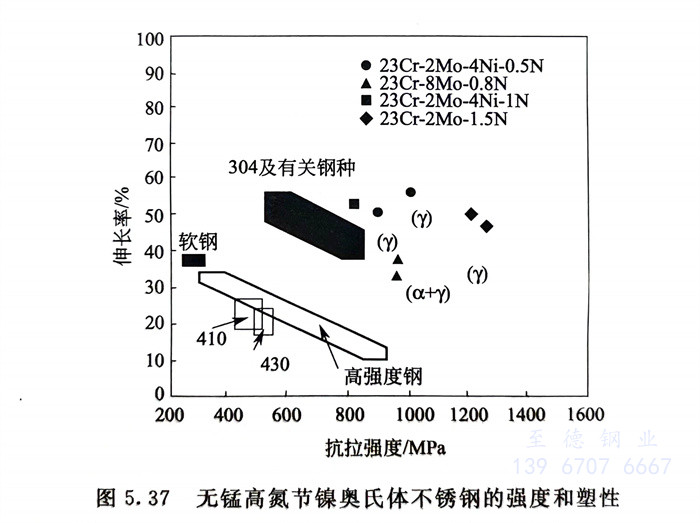

   從圖5.37 的結果(guo)可知，它們強(qiang)度高，塑性好，室溫(wen)固溶態抗拉強(qiang)度可達≥1000MPa 或≥1200MPa，而(er)伸長率δ則仍達40％～60％。

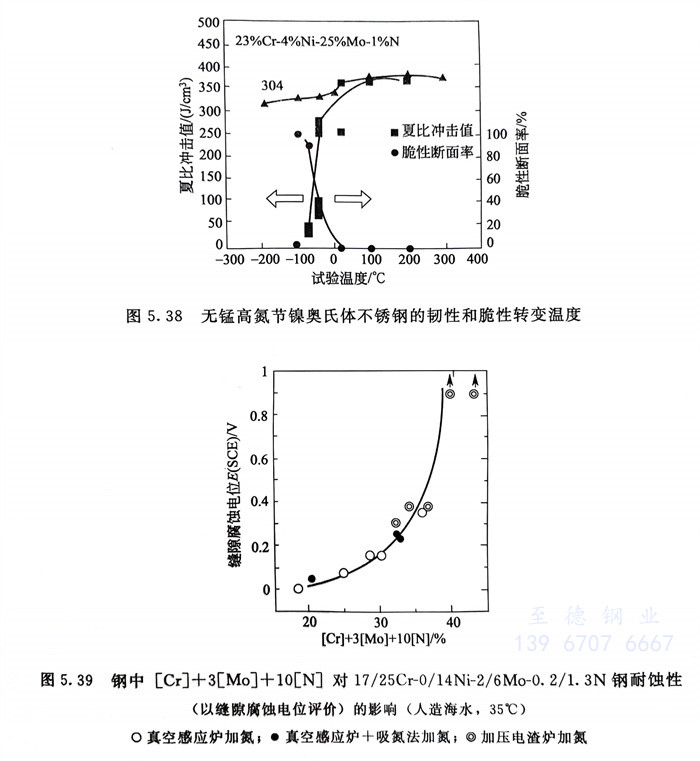

   從圖5.38可知，它們雖然有脆性轉變溫度，但可低到(dao)-50℃，同時，室溫韌(ren)性良好，且與18-8鉻鎳奧(ao)氏體(ti)不銹鋼相當(dang)。

   從圖5.39可知，由于鉻、鉬、氮含量高，它們(men)在海(hai)水中具(ju)有良(liang)好的耐縫隙(xi)腐蝕性能。

   為了獲得良好的耐蝕性，鋼中殘余氧量應在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
