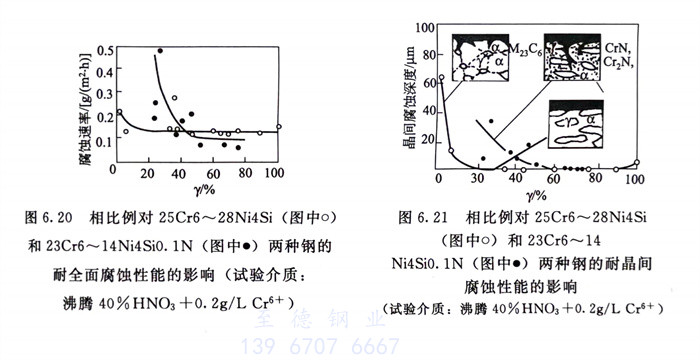

浙江至德鋼業有限公司研究相比例對含硅的雙相不銹鋼管全面腐蝕和晶間腐蝕性能的影響，得出了圖6.20和圖6.21的結果。從圖中可知，在試驗條件下，不含氮鋼，只要鋼中或便可分別獲得耐全面腐蝕或耐晶間腐蝕的性能；而當鋼中含0.1％N時，鋼中γ相量必須≥50％時，才能獲得耐全面腐蝕和耐晶間腐蝕的性能，這與鋼中0.1％N的存在必須有足夠的γ相量才能防止鋼中有害的M23C6、Cr2N、CrN的析出有關。

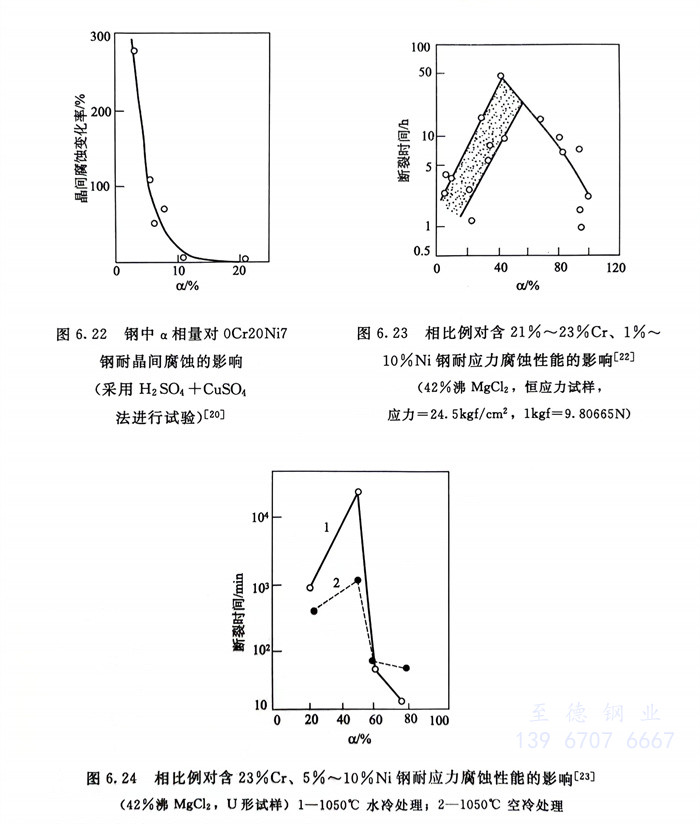

圖(tu)6.22的(de)試驗結果表明，以奧(ao)氏體(ti)為(wei)基(ji)體(ti)的(de)雙相不銹鋼中只要α相量≥10％便(bian)可具有(you)良好的(de)耐晶間(jian)腐蝕性能，這與最(zui)早(zao)發現香蕉視頻app連接:雙相不銹鋼時所觀察到的現(xian)象是一致的。
