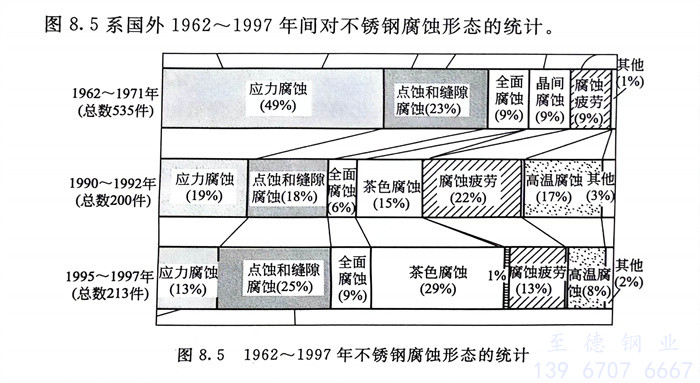

圖8.5系國外 1962~1997 年對不銹鋼管腐蝕形態的統計

 從圖8.5中(zhong)可以得出(chu)以下結論：

  ①. 腐(fu)蝕(shi)(shi)(shi)(shi)形式(shi)主要有全面腐(fu)蝕(shi)(shi)(shi)(shi)、晶間腐(fu)蝕(shi)(shi)(shi)(shi)、點蝕(shi)(shi)(shi)(shi)和縫隙腐(fu)蝕(shi)(shi)(shi)(shi)、應力(li)腐(fu)蝕(shi)(shi)(shi)(shi)、腐(fu)蝕(shi)(shi)(shi)(shi)疲勞(lao)以及高溫腐(fu)蝕(shi)(shi)(shi)(shi)。

  ②. 全面腐蝕中，新出現(xian)的(de)茶(cha)色腐蝕增長(chang)迅速。由于茶(cha)色腐蝕一般僅為(wei)表(biao)面變色并不影(ying)響(xiang)(xiang)不銹鋼(gang)設(she)備結構的(de)完整性和使用壽命；但從(cong)美學角度，則影(ying)響(xiang)(xiang)很大。

  ③. 晶間腐蝕大量(liang)減少，1990年以后已很(hen)少出現(xian)。

  ④. 1962～1971年(nian)大(da)量存(cun)在(zai)的(de)應力腐蝕（占49％）1990年(nian)以(yi)來也(ye)顯(xian)著降低(di)，但仍(reng)占有較高的(de)比例（10％以(yi)上）。

  ⑤. 點(dian)蝕(shi)(shi)和縫隙腐蝕(shi)(shi)有(you)增(zeng)長趨勢。

  ⑥. 腐(fu)蝕疲勞(lao)和高溫腐(fu)蝕事例，雖(sui)然(ran)1990～1992年間有顯著增加，但1995～1997年已有所減少。
