一、氧氣管道(dao)嚴禁選用(yong)閘閥
不銹鋼管(guan)道(dao)或閥門(men)內如果存在油脂、橡膠等低燃點的物質時,在局部高溫下可被引燃。絕熱壓縮產生的高溫使可燃物燃燒。例如,閥前與閥后有較大壓差時,如果將閥門快速打開,閥后氧氣溫度按絕熱壓縮公式計算可達500℃以上,已達到某些物質的著火點。閘閥不宜用于調節流量及壓力,否則密封面很快磨損,嚴密性下降,閘閥不能通過緩慢開啟進行壓力調節,閘閥不適用于氧氣管道。
不銹(xiu)鋼管道內(nei)的鐵(tie)銹(xiu)、粉(fen)塵、焊(han)渣與(yu)管道內(nei)壁和閥門摩擦產(chan)生(sheng)(sheng)高(gao)溫發生(sheng)(sheng)燃燒(shao)。禁用閘(zha)閥的原因其實就(jiu)是因為閘(zha)閥的密封面在相(xiang)對運(yun)動(即(ji)閥門的開關)中(zhong)會(hui)因摩擦而引起擦傷(shang)損壞,一旦損壞,則有(you)“鐵(tie)粉(fen)”自密封面處脫(tuo)落,這樣細(xi)小(xiao)顆粒的鐵(tie)粉(fen)很容易著(zhu)火燃燒(shao)。截(jie)止閥也(ye)有(you)類似(si)事(shi)故的發生(sheng)(sheng),截(jie)止閥的密封面一樣會(hui)損壞,一樣有(you)可能發生(sheng)(sheng)危險,很多設計(ji)單位(wei)把氧氣(qi)管道全部采用銅基合金閥門,不用碳(tan)鋼、不銹(xiu)鋼閥門。
按(an)照GB 16912《深度冷凍法(fa)生產氧氣(qi)及(ji)相關氣(qi)體安(an)(an)全(quan)技術規程》中關于(yu)閥(fa)(fa)門材質(zhi)的規定:壓力大于(yu)0.1MPa時(shi)(shi),嚴禁(jin)使用閘(zha)閥(fa)(fa),0.1MMPa<p≤0.6MPaa時(shi)(shi),閥(fa)(fa)瓣采用不銹(xiu)鋼(gang),0.6MPa<p≤10MPa時(shi)(shi),全(quan)不銹(xiu)鋼(gang)或全(quan)銅(tong)基(ji)合(he)(he)(he)金閥(fa)(fa)門,pp>10MPaPa時(shi)(shi),全(quan)銅(tong)基(ji)合(he)(he)(he)金。銅(tong)基(ji)合(he)(he)(he)金閥(fa)(fa)門具有機械(xie)強度高(gao)、耐磨損、安(an)(an)全(quan)性(xing)好(不產生靜(jing)電(dian))等(deng)優(you)點,所(suo)以真正的原因(yin)是(shi)(shi)因(yin)為(wei)閘(zha)閥(fa)(fa)的密(mi)封面(mian)極易磨損而產生的鐵屑才是(shi)(shi)罪魁禍(huo)首,至于(yu)密(mi)封性(xing)下降與否不是(shi)(shi)關鍵。
事實上很多(duo)沒有用閘閥(fa)(fa)的(de)(de)氧氣管道一(yi)(yi)(yi)樣出現(xian)爆(bao)(bao)炸事故(gu),一(yi)(yi)(yi)般(ban)都出現(xian)在閥(fa)(fa)門(men)兩側壓差較大,閥(fa)(fa)門(men)開啟較快的(de)(de)瞬間,著(zhu)火源和(he)可(ke)燃(ran)物是根本原(yuan)因,規定禁用閘閥(fa)(fa)只是控制可(ke)燃(ran)物的(de)(de)一(yi)(yi)(yi)種方法而已,和(he)定期清除(chu)鐵銹、脫脂、禁油等手段的(de)(de)目(mu)的(de)(de)都是一(yi)(yi)(yi)樣的(de)(de)。控制流速、做好靜電接地等是消(xiao)除(chu)著(zhu)火源。一(yi)(yi)(yi)些設計(ji)單位不管操(cao)作壓力,一(yi)(yi)(yi)律強行采用銅基合(he)金閥(fa)(fa),但也產生了爆(bao)(bao)炸事故(gu),控制著(zhu)火源和(he)可(ke)燃(ran)物,嚴格安全規程(cheng)才是最關鍵的(de)(de)。
二(er)、氧氣管道(dao)的(de)閥(fa)門應符合的(de)一般要求
(1)設計(ji)壓力(li)大(da)于0.1MPa的(de)氧氣(qi)管道(dao)上(shang),不得(de)采用閘(zha)(zha)閥。國內(nei)實踐中(zhong)多次發(fa)生閘(zha)(zha)閥類閥門手動開關時,氧氣(qi)流速突然改變,使(shi)管道(dao)內(nei)的(de)鐵銹(xiu)等顆粒沖撞、摩擦(ca)激發(fa)能量而引燃、引爆的(de)事(shi)故。為避免此類事(shi)故發(fa)生,在壓力(li)大(da)于0.1MPa的(de)氧氣(qi)管道(dao)上(shang)不得(de)采用閘(zha)(zha)閥。
(2)設計壓(ya)(ya)力(li)大于(yu)(yu)或(huo)等于(yu)(yu)1.0MPa且公稱直徑大于(yu)(yu)或(huo)等于(yu)(yu)150mm的氧(yang)氣管道(dao)(dao)上的手(shou)動閥(fa)門,宜設旁通閥(fa)。在歐洲工業氣體協會的《氧(yang)氣管道(dao)(dao)系統》IGC DOC 13/02/E中(zhong),要求在手(shou)動作業的隔(ge)離閥(fa)設旁通閥(fa),在隔(ge)離閥(fa)打開前以旁通閥(fa)平衡前后壓(ya)(ya)力(li),避免(mian)快速(su)增壓(ya)(ya)和高速(su)、紊流(liu)現象(xiang)的發生(sheng)。壓(ya)(ya)力(li)分級與GB16912《深度(du)冷凍法生(sheng)產氧(yang)氣及(ji)相關氣體安全技術(shu)規程》中(zhong)的規定(ding)一致,并增加采(cai)用鎳及(ji)鎳基合(he)金的規定(ding)。
(3)設計壓力(li)大于1.0MPa,公稱直(zhi)徑大于或等于150mm的氧氣(qi)管道上經常操作的閥門(men),宜采用氣(qi)動閥門(men)。

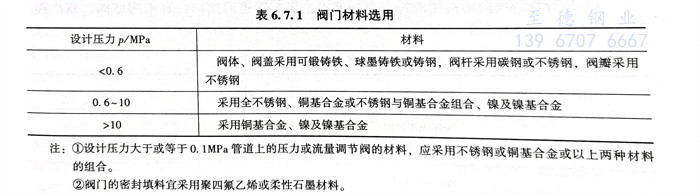

(4)閥門材料(liao)選(xuan)用見表6.7.1。
注:①. 設計壓力大(da)于或等于0.1MPa管道(dao)上(shang)的壓力或流量調節閥的材(cai)料,應采用不銹鋼(gang)或銅基合(he)金(jin)或以上(shang)兩(liang)種(zhong)材(cai)料的組(zu)合(he)。
②. 閥(fa)門的密封填料(liao)宜(yi)采(cai)用聚四氟乙烯(xi)或柔性石墨材料(liao)。

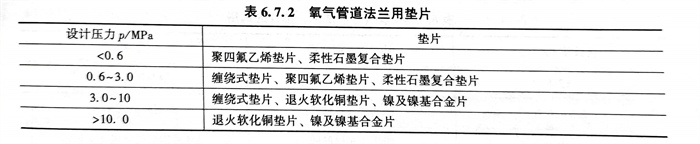

(5)氧(yang)氣(qi)管(guan)(guan)道上的(de)法蘭(lan)、緊(jin)固件(jian)應按國(guo)家現行標準選(xuan)用,氧(yang)氣(qi)管(guan)(guan)道法蘭(lan)用墊(dian)片(pian)(pian)(pian)選(xuan)用見(jian)表6.7.2。氧(yang)氣(qi)管(guan)(guan)道法蘭(lan)用墊(dian)片(pian)(pian)(pian)除(chu)了應滿(man)足壓(ya)力、溫度條件(jian)外(wai),還要(yao)防止墊(dian)片(pian)(pian)(pian)老化或被氣(qi)流(liu)沖刷(shua)裂(lie)成碎(sui)(sui)粒(li)落入(ru)管(guan)(guan)內(nei),隨(sui)氣(qi)流(liu)撞擊(ji)管(guan)(guan)壁引起火災。橡膠石(shi)棉板結構成分中沒有阻燃(ran)材料,且在(zai)氣(qi)流(liu)沖刷(shua)下(xia)易(yi)破碎(sui)(sui),其碎(sui)(sui)片(pian)(pian)(pian)在(zai)壓(ya)力氧(yang)中屬可燃(ran)、易(yi)燃(ran)危險(xian)引燃(ran)物料;金(jin)屬包覆墊(dian)片(pian)(pian)(pian)在(zai)氧(yang)氣(qi)管(guan)(guan)道中不得使用。
(6)氧氣(qi)管道閥門(men)的選(xuan)用(yong)除應注意管道閥門(men)一般選(xuan)用(yong)要求(qiu)之外,還應符合(he)下列要求(qiu):
①. 閥門(men)各部(bu)件必(bi)須(xu)是沒有油和油脂(zhi)的。
②. 工作壓力≤3MPa的閥門,可采用可鍛鑄鐵、球墨鑄鐵或鋼制閥門。閥門的密封圈必須采用有色金屬、不銹鋼或聚四氟乙烯等材料制成,閥門的填料必須采用石墨處理的石棉或聚四氟乙烯等材料。
③. 工作壓力>3MPa的閥門,必須采用銅合金或不銹鋼制成的閥門。高壓的氧氣管道應采用高壓氣體管道截止閥。
④. 閥門內部與氧氣接觸的部分,嚴禁使用可燃材料。
⑤. 應優先選用氧氣專用閥門。在沒有專用閥門時,低壓、中壓氧氣管道也可以選用普通閥門,但必須將油浸石棉盤根更換為石墨處理的石棉盤根或聚四氟乙烯材料。
三、工程應用(yong)
某DN100氧氣(qi)(qi)管(guan)道,設計溫度65℃,設計壓力2.5MPa,閥(fa)(fa)門選用截(jie)止閥(fa)(fa),A351-CF3;TRIM(內件).11-MONEL+HF,BB,OS&Y手輪(lun),氧氣(qi)(qi)低泄漏填料(BB:Bolted Bonnet螺栓連接(jie)閥(fa)(fa)蓋(gai);OS&Y:Outside Screw and Yoke 明桿支架式),閥(fa)(fa)門標準BS EN ISO 1873。
四、氧(yang)氣管(guan)道閥門(men)選用常用標(biao)準規范
IGC DOC 13/02/E《氧氣管道系(xi)統》
GB 50030《氧氣站設計(ji)規范》
GB 16912《深度冷凍法(fa)生產氧氣及(ji)相關氣體安全技術規程》
JB/T 12955《氧氣用閥門 技術(shu)條件(jian)》
