一、現象

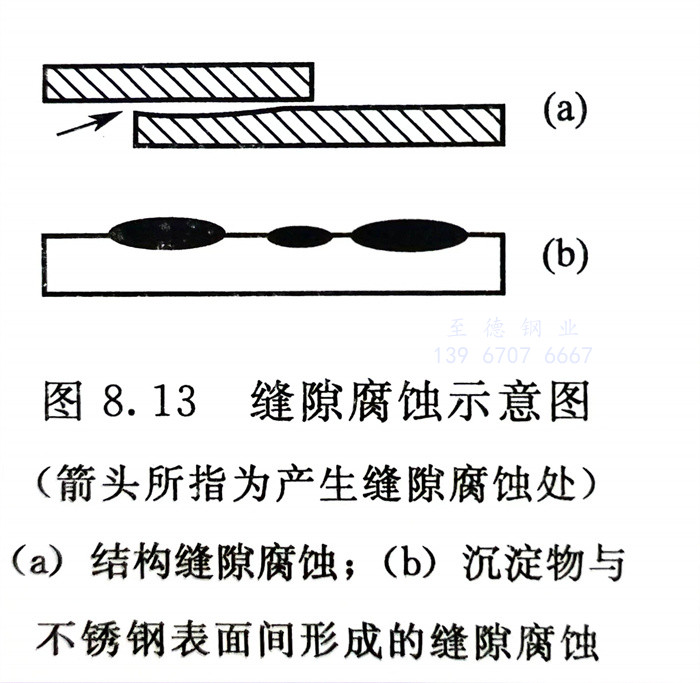

   不銹鋼由于設備、構件結構上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不銹(xiu)鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質作用下，會在縫隙處優先產生點狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺不銹鋼(gang)管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二、原因

   在含有Cl-等的(de)水介(jie)質(zhi)中，由(you)于縫隙(xi)內介(jie)質(zhi)溶液（a）結構縫隙(xi)腐(fu)蝕；（b）沉淀物與的(de)酸(suan)化(hua)（Cl-濃度增加，pH值下降）、缺(que)氧(yang)而引起的(de)不(bu)銹鋼(gang)表(biao)面(mian)間形(xing)成的(de)縫隙(xi)腐(fu)蝕鈍化(hua)膜的(de)局部(bu)破壞（氧(yang)濃差電池，縫隙(xi)缺(que)氧(yang)）。

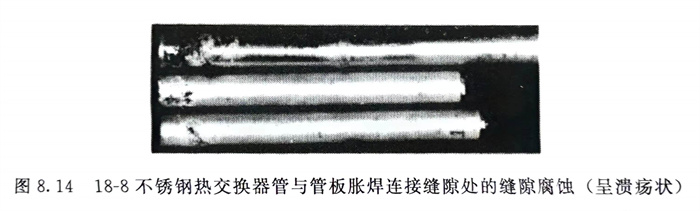

   圖8.14 18-8不銹鋼熱(re)交換器管(guan)與(yu)管(guan)板脹(zhang)焊連接縫(feng)隙(xi)處的縫(feng)隙(xi)腐蝕（呈潰(kui)瘍狀）

三、防止措施(shi)

   消除(chu)縫隙(xi)。最(zui)根本的是從(cong)結(jie)構設(she)計上(shang)避免存在縫隙(xi)入手，對換熱(re)設(she)備不銹鋼(gang)管(guan)與管(guan)板連接(jie)處的縫隙(xi)，對法蘭(lan)、墊圈(quan)、螺(luo)栓(shuan)、鉚(liu)釘的間隙(xi)，要(yao)采取(qu)適宜措施加以(yi)防止(zhi)。

   定期清(qing)洗并在海水(shui)等環境中保持流(liu)速≥1.5m／s，防(fang)止污物(wu)（包(bao)括(kuo)海生物(wu)）在鋼的表面堆積。

   選(xuan)用耐(nai)縫隙腐(fu)蝕(shi)的高鉻、鉬和高鉻、鉬、氮不銹鋼。圖8.15中的結果僅提供耐(nai)點蝕(shi)和耐(nai)縫隙腐(fu)蝕(shi)選(xuan)用不銹鋼的大致思路。同時可看出，為解(jie)決縫隙腐(fu)蝕(shi)，從選(xuan)材入手(shou)要比解(jie)決點蝕(shi)更加困(kun)難，且經濟上的代(dai)價會更高。

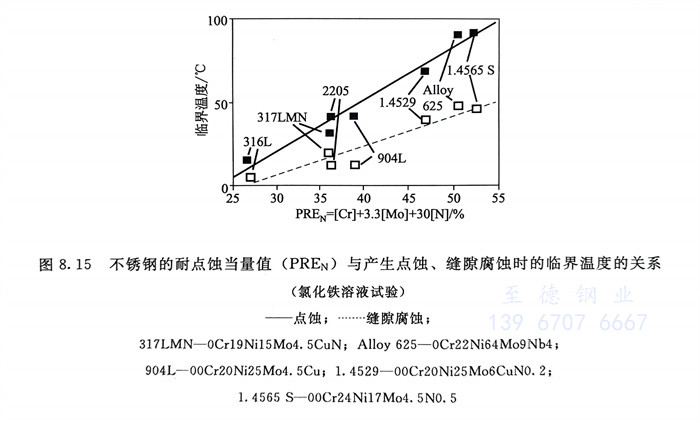

   圖(tu)8.15 不銹鋼的耐點蝕(shi)(shi)(shi)當(dang)量值（PREN）與(yu)產生(sheng)點蝕(shi)(shi)(shi)、縫(feng)隙腐蝕(shi)(shi)(shi)時的臨界溫度的關(guan)系
