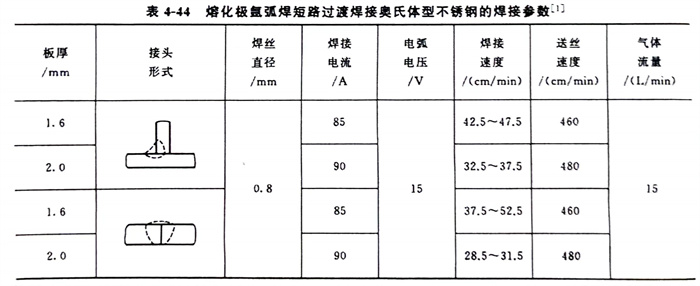

熔化極惰性氣體保護焊的惰性氣體，通常采用氬氣。該焊接工藝已開始在許多領域中得到使用，其中以機械操作的縱縫焊應用最多。焊接時選擇直流反極性電源，以短路過渡和噴射過渡的熔滴形式進行操作，用熔化極氬弧焊短路過渡焊接奧氏體不銹鋼的焊接參數見表4-44，用熔化極氬弧焊噴射過渡焊接奧氏體型不銹鋼的焊接參數見表4-45。

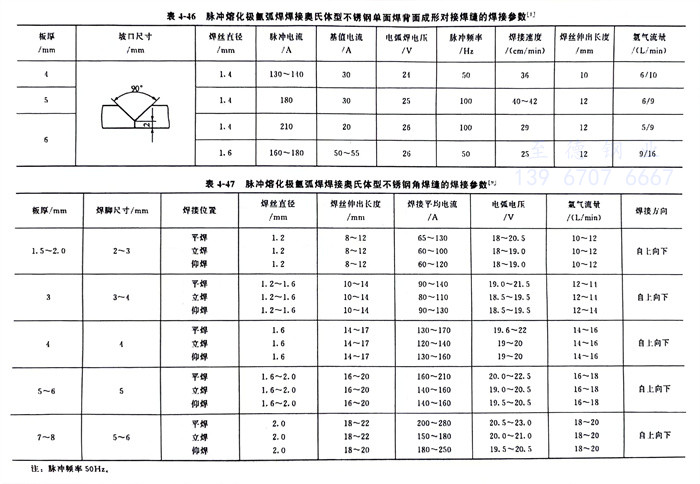

  在(zai)熔化(hua)極(ji)(ji)氬(ya)氣保護(hu)焊(han)(han)(han)(han)(han)的(de)基礎(chu)上加(jia)入脈(mo)(mo)沖(chong)(chong)電流即成脈(mo)(mo)沖(chong)(chong)熔化(hua)極(ji)(ji)氬(ya)弧焊(han)(han)(han)(han)(han)，它不(bu)僅具有熔化(hua)極(ji)(ji)氬(ya)氣保護(hu)焊(han)(han)(han)(han)(han)的(de)所有特點，同(tong)時能控(kong)制(zhi)焊(han)(han)(han)(han)(han)接熱(re)輸(shu)入，控(kong)制(zhi)金屬(shu)熔池(chi)，使(shi)焊(han)(han)(han)(han)(han)縫正反面(mian)成形(xing)(xing)良好，實現單面(mian)焊(han)(han)(han)(han)(han)背(bei)面(mian)成形(xing)(xing)。表4-46為脈(mo)(mo)沖(chong)(chong)熔化(hua)極(ji)(ji)氬(ya)弧焊(han)(han)(han)(han)(han)的(de)單面(mian)焊(han)(han)(han)(han)(han)背(bei)面(mian)成形(xing)(xing)對接焊(han)(han)(han)(han)(han)縫的(de)焊(han)(han)(han)(han)(han)接參數。表4-47為脈(mo)(mo)沖(chong)(chong)熔化(hua)極(ji)(ji)氬(ya)弧焊(han)(han)(han)(han)(han)焊(han)(han)(han)(han)(han)接角焊(han)(han)(han)(han)(han)縫的(de)焊(han)(han)(han)(han)(han)接參數。在(zai)焊(han)(han)(han)(han)(han)接同(tong)樣厚度的(de)材(cai)料時，焊(han)(han)(han)(han)(han)接熱(re)輸(shu)入比(bi)非脈(mo)(mo)沖(chong)(chong)熔化(hua)極(ji)(ji)焊(han)(han)(han)(han)(han)小，相應地(di)減少(shao)了熱(re)影響區(qu)，有利(li)于提高耐腐蝕性能；同(tong)時減少(shao)了焊(han)(han)(han)(han)(han)接應力與(yu)變(bian)形(xing)(xing)。脈(mo)(mo)沖(chong)(chong)電流的(de)熱(re)循環對金屬(shu)熔池(chi)能起到(dao)攪(jiao)拌(ban)作(zuo)用，有利(li)于細化(hua)焊(han)(han)(han)(han)(han)縫結晶，降低產生(sheng)裂紋的(de)傾(qing)向。此外，這種焊(han)(han)(han)(han)(han)接方法可以(yi)減輕勞動強度，提高生(sheng)產效(xiao)率(lv)。
