采用混合氣(qi)體作為保護氣(qi)體，具有下(xia)列優點：

  ①. 可以提高熔滴過渡的穩定性。

  ②. 穩定陰極(ji)斑點，提(ti)高電弧燃燒的(de)穩定性。

  ③. 增(zeng)大電弧(hu)的熱功(gong)率(lv)，改善焊(han)縫熔深形狀和表面形狀，使焊(han)縫能呈圓滑過渡(du)，焊(han)縫的余(yu)高適中。

   混合活性氣(qi)體(ti)(ti)(ti)(ti)是(shi)在氬氣(qi)的(de)(de)基礎上(shang)加(jia)體(ti)(ti)(ti)(ti)積分數為(wei)0.5％～1％的(de)(de)氧或加(jia)體(ti)(ti)(ti)(ti)積分數為(wei)1％～5％的(de)(de)二氧化(hua)(hua)(hua)(hua)碳作為(wei)保(bao)(bao)護(hu)氣(qi)體(ti)(ti)(ti)(ti)。這時，焊(han)(han)(han)(han)接過程比較穩(wen)定，焊(han)(han)(han)(han)絲(si)端部呈細熔(rong)滴(di)過渡，焊(han)(han)(han)(han)縫(feng)成形(xing)有所(suo)改善。在生(sheng)產(chan)上(shang)應用(yong)比較廣泛(fan)的(de)(de)是(shi)在混合氣(qi)體(ti)(ti)(ti)(ti)保(bao)(bao)護(hu)下的(de)(de)脈(mo)沖(chong)焊(han)(han)(han)(han)接工藝。奧(ao)氏(shi)體(ti)(ti)(ti)(ti)型不銹鋼的(de)(de)熔(rong)化(hua)(hua)(hua)(hua)極(ji)氣(qi)體(ti)(ti)(ti)(ti)保(bao)(bao)護(hu)一般采用(yong)細焊(han)(han)(han)(han)絲(si)，焊(han)(han)(han)(han)絲(si)熔(rong)化(hua)(hua)(hua)(hua)速度(du)很(hen)快，電弧熱量(liang)集中。為(wei)了保(bao)(bao)證(zheng)焊(han)(han)(han)(han)縫(feng)外表和內在質量(liang)，用(yong)手工操作焊(han)(han)(han)(han)不太可能達到這一目(mu)的(de)(de)，廣泛(fan)應用(yong)的(de)(de)還(huan)是(shi)機械操作脈(mo)沖(chong)熔(rong)化(hua)(hua)(hua)(hua)極(ji)氣(qi)體(ti)(ti)(ti)(ti)保(bao)(bao)護(hu)焊(han)(han)(han)(han)。

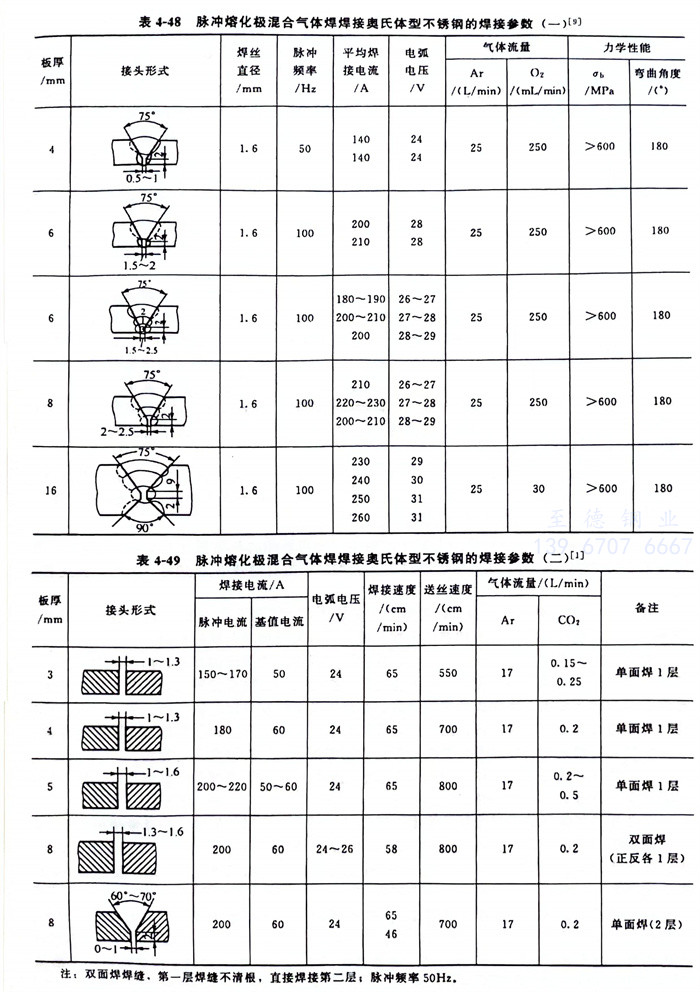

   焊接電源一般采用平特性，為直流正接連接。采用脈沖焊時，脈沖電源為平特性，維弧電源用平特性或降特性，仍為直流正極性。用脈沖熔化極混合氣體焊焊接奧氏體型不(bu)銹鋼的焊接參數見表4-48、表4-49。

   鎢極和熔化極氬(ya)弧(hu)焊(han)焊(han)接奧(ao)氏體型不銹鋼時，填充焊(han)絲(si)按表(biao)2-18、表(biao)2-19選擇。
