浙江至(zhi)德(de)鋼業有限公(gong)司埋弧焊焊接30㎡奧氏體不(bu)銹鋼發酵罐(guan)工(gong)程實例

一、技術條(tiao)件

   材料為(wei)(wei)(wei)0Cr18Ni9Ti，厚度為(wei)(wei)(wei)10mm；筒(tong)體直徑為(wei)(wei)(wei)2400mm，長度為(wei)(wei)(wei)9896mm；工(gong)作壓力為(wei)(wei)(wei)0.25MPa，工(gong)作介質(zhi)為(wei)(wei)(wei)發酵(jiao)液蒸(zheng)氣；工(gong)作溫度為(wei)(wei)(wei)145℃。

二、焊(han)接規范

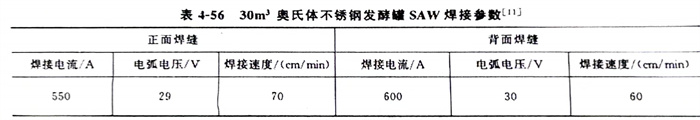

   采用(yong)I形坡(po)口，坡(po)口間隙為(wei)(wei)4mm，坡(po)口及兩(liang)側50mm范圍內及焊(han)(han)絲應(ying)清(qing)理干(gan)凈(jing)，不得有(you)油(you)污及雜質；焊(han)(han)絲為(wei)(wei)H0Cr21Ni10，焊(han)(han)絲直(zhi)徑為(wei)(wei)Φ4.0mm；焊(han)(han)劑為(wei)(wei)HJ260，焊(han)(han)劑烘焙溫(wen)度(du)為(wei)(wei)250℃，保溫(wen)2h；電源與(yu)極性為(wei)(wei)直(zhi)流反接；焊(han)(han)接參數見表4-56。

   為防止475℃脆化(hua)及。脆性相析出(chu)，焊接過程中，采(cai)用反面吹風及正面水冷的(de)措(cuo)施，快速冷卻焊縫(feng)。

   產品和產品焊(han)接試板焊(han)后(hou)進(jin)(jin)行(xing)焊(han)縫外觀(guan)檢(jian)查，外觀(guan)合(he)(he)格后(hou)對(dui)產品A類、B類接頭20％的X射(she)(she)線(xian)檢(jian)測，產品焊(han)接試板進(jin)(jin)行(xing)100％的X射(she)(she)線(xian)檢(jian)測，且射(she)(she)線(xian)底片透照質(zhi)(zhi)量不(bu)低(di)于AB級，接頭質(zhi)(zhi)量符合(he)(he)JB4730-1994《壓力容器無損檢(jian)測》I級要求。同時(shi)對(dui)現場施焊(han)工(gong)藝進(jin)(jin)行(xing)檢(jian)查；對(dui)產品焊(han)接試板進(jin)(jin)行(xing)力學性能試驗，合(he)(he)格后(hou)進(jin)(jin)行(xing)整(zheng)體水(shui)壓試驗（水(shui)的氯離(li)子含量不(bu)大于25mg／L），試驗壓力為(wei)0.31MPa。

  注(zhu)：JB 4730-1994《壓力(li)容(rong)器無(wu)損檢測(ce)(ce)》標準(zhun)現已改為JB／T 4730-2005《承壓種設備無(wu)損檢測(ce)(ce)》。
