工業(ye)企業(ye)總(zong)體設(she)(she)計(ji)中(zhong)的噪(zao)聲(sheng)控制應包括廠(chang)址選擇、總(zong)平面設(she)(she)計(ji)、工藝(yi)、管線(xian)設(she)(she)計(ji)與設(she)(she)備選擇以及車間布(bu)置中(zhong)的噪(zao)聲(sheng)控制。


  工(gong)業企業噪(zao)聲(sheng)(sheng)控(kong)制(zhi)(zhi)(zhi)設(she)計(ji)應包括可(ke)行性研究報告(gao)中(zhong)噪(zao)聲(sheng)(sheng)控(kong)制(zhi)(zhi)(zhi)部分的(de)(de)編(bian)寫、初步(bu)設(she)計(ji)說明書中(zhong)噪(zao)聲(sheng)(sheng)控(kong)制(zhi)(zhi)(zhi)部分的(de)(de)編(bian)寫、施(shi)工(gong)圖設(she)計(ji)中(zhong)各種(zhong)噪(zao)聲(sheng)(sheng)控(kong)制(zhi)(zhi)(zhi)設(she)施(shi)的(de)(de)設(she)計(ji)以及建設(she)項目(mu)竣(jun)工(gong)后,對于未(wei)能滿(man)足噪(zao)聲(sheng)(sheng)控(kong)制(zhi)(zhi)(zhi)設(she)計(ji)目(mu)標要求的(de)(de)部分修改(gai)與補充設(she)計(ji)。



 1. 廠址選擇


   a. 產生高噪聲(sheng)的(de)(de)工業企業,其廠(chang)址選(xuan)擇應符合所在區(qu)域總(zong)體城鄉規劃和工業布局(ju)的(de)(de)要求,且(qie)不宜在噪聲(sheng)敏感(gan)建筑(zhu)物集(ji)中區(qu)域選(xuan)擇廠(chang)址。


   b. 產(chan)生高噪(zao)聲(sheng)(sheng)的(de)工業企業的(de)廠址,應(ying)位(wei)于城鎮居民(min)集中(zhong)區(qu)的(de)當地常(chang)年夏季(ji)最小頻率風(feng)向的(de)上風(feng)側(ce);對噪(zao)聲(sheng)(sheng)敏感的(de)工業企業的(de)廠址,應(ying)位(wei)于周圍主要噪(zao)聲(sheng)(sheng)源的(de)當地常(chang)年夏季(ji)最小頻率風(feng)向的(de)下風(feng)側(ce)。


   c. 對噪聲敏感的企業,廠址不(bu)宜(yi)選(xuan)擇在高噪聲環(huan)境區(qu)域中(zhong),并應遠離(li)交通干線、飛(fei)機(ji)場及主要航線。


   d. 工業(ye)企業(ye)的(de)廠址選擇,應利用天(tian)然緩(huan)沖地域。



2. 總平面設計


  工業(ye)企業(ye)的(de)總(zong)平(ping)面布置,在滿(man)足(zu)工藝流(liu)程要(yao)求(qiu)的(de)前提下,應符合下列要(yao)求(qiu):


   a. 結(jie)合(he)功能分(fen)(fen)區(qu)與工藝分(fen)(fen)區(qu),將(jiang)生活區(qu)、行(xing)政辦公區(qu)與生產區(qu)分(fen)(fen)開布置,高噪(zao)(zao)聲廠房(fang)與低噪(zao)(zao)聲廠房(fang)分(fen)(fen)開布置。工業企業內的主要(yao)噪(zao)(zao)聲源(yuan)宜相對(dui)集中,并宜遠離(li)廠內外要(yao)求安靜的區(qu)域(yu)。


   b. 主要噪聲(sheng)源及生產(chan)車間(jian)周圍,宜布(bu)(bu)置(zhi)(zhi)對(dui)噪聲(sheng)不敏感的、高大的、朝向有利(li)于隔聲(sheng)的建(jian)筑(zhu)物、構(gou)筑(zhu)物。在高噪聲(sheng)區與低噪聲(sheng)區之間(jian),宜布(bu)(bu)置(zhi)(zhi)倉(cang)庫、料場等。


   c. 對于室內要求安靜的建(jian)筑物,其(qi)朝向(xiang)布置與高(gao)度應(ying)有利于隔聲。


   d. 工(gong)業企業的(de)立面布(bu)置,應利(li)用地形(xing)、地物隔(ge)擋噪(zao)聲(sheng);主要噪(zao)聲(sheng)源宜低位(wei)布(bu)置,對噪(zao)聲(sheng)敏(min)感的(de)建(jian)筑宜布(bu)置在自然(ran)屏障(zhang)的(de)聲(sheng)影(ying)區中(zhong)。


   e. 工業企(qi)業廠區(qu)內交(jiao)通運(yun)輸設計(ji),在(zai)滿足(zu)各種使用功能要(yao)求的前(qian)提(ti)下,應符合下列規定:廠區(qu)內主要(yao)交(jiao)通運(yun)輸線(xian)路不宜穿過(guo)噪聲(sheng)敏感區(qu)。在(zai)廠區(qu)內交(jiao)通運(yun)輸線(xian)路兩側(ce)布(bu)置生活、行政(zheng)設施等建筑物時,應與其保持適當距(ju)離。在(zai)噪聲(sheng)敏感區(qu)布(bu)置道路,宜采用盡端式布(bu)置。


   f. 當工業企業總平(ping)面設(she)(she)(she)計(ji)中采(cai)用以上措施(shi)后(hou),仍不(bu)能達到(dao)噪(zao)聲(sheng)設(she)(she)(she)計(ji)標準時,應采(cai)取噪(zao)聲(sheng)控制(zhi)措施(shi)或在各(ge)廠房、建(jian)筑物之間設(she)(she)(she)置必要的防護距(ju)離。



3. 裝置(zhi)車(che)間的布(bu)置(zhi)


   a. 在滿足工藝(yi)流程(cheng)要求的前(qian)提(ti)下,高噪聲(sheng)設備(bei)宜相對集中,并宜布置在車間的一隅。當對車間環境仍有明(ming)顯影響(xiang)時,則應采取隔聲(sheng)等(deng)控制措施。


   b. 振(zhen)動強烈的設(she)備不宜設(she)置在(zai)樓板(ban)或平臺上(shang)。


   c. 設備(bei)(bei)布置時,應預留配套的噪聲(sheng)控(kong)制(zhi)專(zhuan)用設備(bei)(bei)的安裝(zhuang)和(he)維(wei)修所需的空間。



4. 配管設計降噪措施


  a. 工藝設計


    在滿足生產要求的前提下(xia),應(ying)符合下(xia)列規(gui)定:減少沖擊(ji)性工藝;塊狀物料輸送應(ying)降低落差;采用(yong)減少向空中排放高(gao)壓(ya)氣體的工藝;采用(yong)操作(zuo)機械化和運行自(zi)動(dong)化的設備(bei)工藝,宜遠距離監視操作(zuo)。


  b. 選用低噪聲閥門


    多級(ji)(ji)降(jiang)壓(ya)(ya)型閥(fa)(fa)門。閥(fa)(fa)芯與閥(fa)(fa)座(zuo)(zuo)為多級(ji)(ji)配合,即在閥(fa)(fa)座(zuo)(zuo)內(nei)設置(zhi)直立串聯(lian)的(de)(de)(de)節流層,使每(mei)級(ji)(ji)的(de)(de)(de)壓(ya)(ya)降(jiang)比(bi)減小,從而降(jiang)低沖擊噪(zao)聲(sheng)與氣穴噪(zao)聲(sheng)。這種類型的(de)(de)(de)閥(fa)(fa)門適用于大壓(ya)(ya)降(jiang)的(de)(de)(de)場(chang)合,其噪(zao)聲(sheng)可比(bi)一般控(kong)制閥(fa)(fa)降(jiang)低20~25dB。但由于閥(fa)(fa)門的(de)(de)(de)導流能力小,僅為一般球(qiu)形(xing)控(kong)制閥(fa)(fa)的(de)(de)(de)1/4~1/3,若在低壓(ya)(ya)降(jiang)和大流量下,降(jiang)噪(zao)效(xiao)果不(bu)明(ming)顯。


    分散流道型閥門。它是用許(xu)多小(xiao)孔(kong)或細長(chang)間(jian)隙所(suo)構成的(de)通(tong)道來(lai)代(dai)替一般閥門的(de)大通(tong)道,從而降低閥門噪聲。


  c. 設置輔助控制閥

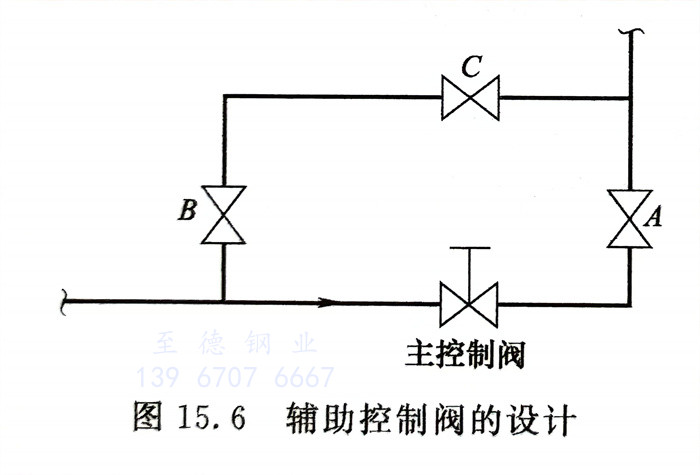

    當主(zhu)控(kong)制(zhi)(zhi)閥(fa)(fa)某(mou)一開(kai)(kai)度(du)會(hui)引(yin)起管(guan)路(lu)(lu)共振(zhen)時,可(ke)(ke)適當開(kai)(kai)啟旁(pang)路(lu)(lu)輔(fu)助(zhu)控(kong)制(zhi)(zhi)閥(fa)(fa),調節(jie)其開(kai)(kai)度(du)來(lai)(lai)避(bi)免管(guan)道(dao)發(fa)生(sheng)共振(zhen)。圖15.6列舉了輔(fu)助(zhu)控(kong)制(zhi)(zhi)閥(fa)(fa)的設置。當主(zhu)控(kong)制(zhi)(zhi)閥(fa)(fa)由于(yu)壓(ya)(ya)力降大而產生(sheng)強烈噪聲時,可(ke)(ke)使用A,B兩閥(fa)(fa)的節(jie)流來(lai)(lai)分擔(dan)主(zhu)控(kong)制(zhi)(zhi)閥(fa)(fa)的壓(ya)(ya)力降。若主(zhu)控(kong)制(zhi)(zhi)閥(fa)(fa)某(mou)一開(kai)(kai)度(du)激發(fa)管(guan)路(lu)(lu)共振(zhen)時,可(ke)(ke)適當開(kai)(kai)啟旁(pang)路(lu)(lu)閥(fa)(fa)C來(lai)(lai)改(gai)變(bian)主(zhu)控(kong)制(zhi)(zhi)閥(fa)(fa)的開(kai)(kai)度(du),從(cong)而避(bi)免管(guan)道(dao)發(fa)生(sheng)共振(zhen)。



  d. 設置(zhi)限(xian)流孔(kong)板


    管路中增設(she)限(xian)流(liu)(liu)孔(kong)(kong)板(ban),可(ke)使閥門的節流(liu)(liu)壓降(jiang)減小(xiao),另外孔(kong)(kong)板(ban)本身亦有(you)抗性(xing)消聲作用。實踐證明,限(xian)流(liu)(liu)孔(kong)(kong)板(ban)選用恰當(dang),一般可(ke)降(jiang)噪聲10~15dB。限(xian)流(liu)(liu)孔(kong)(kong)板(ban)開孔(kong)(kong)固定而不(bu)能調(diao)節,在負(fu)荷變動時效(xiao)果也跟著變化,所以(yi)限(xian)流(liu)(liu)孔(kong)(kong)板(ban)應根據常用的負(fu)荷參(can)數進行設(she)計。


  e. 選用(yong)合(he)適的消聲器


    在氣體(ti)動力設(she)備(bei)的進、出口和(he)(he)在氣流管(guan)(guan)道(dao)的閥門(men)上(shang)、下游安(an)裝合(he)適的消(xiao)聲(sheng)(sheng)(sheng)器(qi)(qi)是控制(zhi)設(she)備(bei)噪聲(sheng)(sheng)(sheng)和(he)(he)閥門(men)噪聲(sheng)(sheng)(sheng)沿管(guan)(guan)道(dao)傳播(bo)和(he)(he)輻射(she)的有(you)效措施。消(xiao)聲(sheng)(sheng)(sheng)器(qi)(qi)分為(wei)(wei)阻性消(xiao)聲(sheng)(sheng)(sheng)器(qi)(qi)、抗性消(xiao)聲(sheng)(sheng)(sheng)器(qi)(qi)、阻抗復(fu)合(he)消(xiao)聲(sheng)(sheng)(sheng)器(qi)(qi)等,消(xiao)聲(sheng)(sheng)(sheng)效果(guo)一(yi)般(ban)為(wei)(wei)20~25dB。液(ye)體(ti)輸送管(guan)(guan)道(dao)中,當液(ye)體(ti)壓力大于1MPa時,可采用(yong)液(ye)體(ti)消(xiao)聲(sheng)(sheng)(sheng)器(qi)(qi),一(yi)般(ban)降噪量為(wei)(wei)20dB/0.5m。也可以在管(guan)(guan)道(dao)中設(she)置1/4波長的旁路(lu)管(guan)(guan),改變管(guan)(guan)道(dao)脈動的相(xiang)位,起到干(gan)涉消(xiao)聲(sheng)(sheng)(sheng)的作用(yong)。


  f. 控制(zhi)流速


    流(liu)體在閥(fa)門或管(guan)(guan)(guan)道(dao)(dao)內的流(liu)速(su)(su)高,噪(zao)(zao)聲(sheng)(sheng)亦高,降(jiang)低流(liu)速(su)(su)可減小噪(zao)(zao)聲(sheng)(sheng)。在無(wu)氣穴的情況下,流(liu)速(su)(su)加倍,噪(zao)(zao)聲(sheng)(sheng)增加18dB。對(dui)(dui)(dui)(dui)噪(zao)(zao)聲(sheng)(sheng)限(xian)制(zhi)(zhi)較嚴的管(guan)(guan)(guan)道(dao)(dao),需對(dui)(dui)(dui)(dui)流(liu)速(su)(su)加以限(xian)制(zhi)(zhi),一般采用擴(kuo)大管(guan)(guan)(guan)徑(jing)的方法(fa)來降(jiang)低流(liu)速(su)(su)。對(dui)(dui)(dui)(dui)于截面與流(liu)向急(ji)劇變化的管(guan)(guan)(guan)段(duan),其(qi)流(liu)速(su)(su)還應進一步降(jiang)低。在實際使(shi)用中,不同的環境對(dui)(dui)(dui)(dui)管(guan)(guan)(guan)道(dao)(dao)噪(zao)(zao)聲(sheng)(sheng)有不同的要(yao)求,但氣流(liu)輸送(song)管(guan)(guan)(guan)系不受(shou)此限(xian)制(zhi)(zhi),因為氣流(liu)中固體顆(ke)粒與管(guan)(guan)(guan)壁(bi)的摩擦將大大增加管(guan)(guan)(guan)道(dao)(dao)噪(zao)(zao)聲(sheng)(sheng)。管(guan)(guan)(guan)道(dao)(dao)流(liu)速(su)(su)限(xian)制(zhi)(zhi)值見表(biao)15.6。

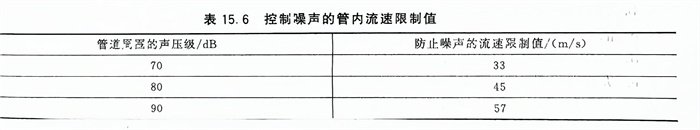

表 6.jpg


  g. 合(he)理的管道連(lian)接


    管(guan)(guan)道(dao)的(de)(de)支管(guan)(guan)盡可能避(bi)免T形(xing)連接,最好改用分流的(de)(de)接管(guan)(guan)方式,對(dui)(dui)于(yu)(yu)管(guan)(guan)徑大于(yu)(yu)200mm的(de)(de)管(guan)(guan)道(dao)更(geng)是如(ru)此。管(guan)(guan)道(dao)的(de)(de)轉(zhuan)彎半(ban)徑一般(ban)應(ying)大于(yu)(yu)5倍(bei)直徑。對(dui)(dui)于(yu)(yu)泵的(de)(de)接管(guan)(guan),其轉(zhuan)向應(ying)與泵的(de)(de)葉片旋轉(zhuan)方向相同(tong)。


  h. 采用撓性連(lian)接(jie)


    撓(nao)性(xing)接管,可以隔(ge)絕(jue)噪聲在管道中傳遞,可防止動(dong)(dong)力設備振動(dong)(dong)傳遞給(gei)管道,又可對管道中心線的偏移(yi)給(gei)以補償(chang)。撓(nao)性(xing)接管有定型產品(pin),一般可降噪10~15dB。


  i. 管道隔聲支吊架


    采用(yong)彈性支吊(diao)架(jia)可防止管道噪聲從吊(diao)架(jia)、支座傳遞(di)到墻壁、天(tian)花板、基(ji)礎上。


  j. 管道內(nei)加吸聲(sheng)內(nei)襯


    在管道(dao)和彎(wan)頭(tou)內,襯以一定厚(hou)度(du)的(de)(de)吸聲材(cai)料(liao),即組合成一個(ge)簡單的(de)(de)阻(zu)性消(xiao)聲元(yuan)件,稱消(xiao)聲直管或消(xiao)聲彎(wan)頭(tou)。吸聲層厚(hou)度(du)在50~80mm之間,并用透氣(qi)性織(zhi)物-玻璃布(bu)或金屬穿孔(kong)板護面,護面結構根(gen)據管道(dao)內氣(qi)流速度(du)選定。


  k. 隔聲包扎(zha)


    強噪聲的(de)管道宜布置在地下或采用隔聲包扎(zha)的(de)方(fang)法來降噪。
