一(yi)、公用工程軟管站(zhan)的(de)概念


  ①. 公(gong)(gong)用(yong)(yong)工(gong)程軟管(guan)站(zhan)(zhan)(有的(de)也稱(cheng)作軟管(guan)站(zhan)(zhan)、公(gong)(gong)用(yong)(yong)工(gong)程站(zhan)(zhan)等(deng))是以(yi)吹掃、清(qing)洗、置換(huan)、維修和(he)小范圍滅火等(deng)需(xu)要而設(she)置的(de)。公(gong)(gong)用(yong)(yong)工(gong)程站(zhan)(zhan)一般由管(guan)道、閥門、軟管(guan)及其配套快(kuai)速接(jie)頭(tou)等(deng)組成,其使用(yong)(yong)介質通常為(wei)蒸(zheng)汽、氮氣、壓縮空氣(有的(de)稱(cheng)為(wei)工(gong)廠風)、清(qing)潔水。根據工(gong)藝需(xu)要以(yi)及公(gong)(gong)用(yong)(yong)工(gong)程站(zhan)(zhan)設(she)置位置的(de)不同,選用(yong)(yong)上述(shu)1~4種介質的(de)管(guan)線。


  ②. 在新建(jian)、改(gai)建(jian)、擴建(jian)工程設計中均需考(kao)慮公(gong)用工程軟(ruan)管站的(de)設計。

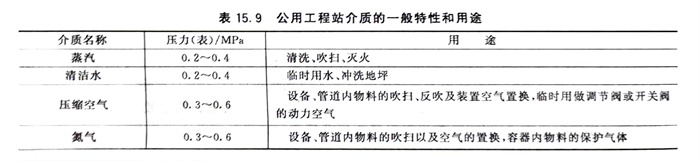

  ③. 公(gong)用工程站介質的(de)一般特(te)性和用途見表15.9。


表 9.jpg


二、公用工程(cheng)軟管站的布置設計


  ①. 公用工程軟管站的設置區域、數量及服務介質由工藝專業確定,并(bing)標注在(zai)裝置總平面圖上。


  ②. 在(zai)裝置(zhi)內的(de)(de)軟管(guan)站通常選用15~20m長的(de)(de)軟管(guan)。軟管(guan)站的(de)(de)位(wei)置(zhi)不(bu)應影響正常通行、操作和維修,如設在(zai)管(guan)廊的(de)(de)柱旁、靠近平臺的(de)(de)欄桿(gan)處、塔壁旁邊等(deng)。


  ③. 在塔附(fu)近,軟管(guan)站(zhan)可設(she)置在地(di)面(mian)和所有人孔(kong)的操作平臺上(shang)。有的工程,每兩層設(she)置一(yi)公用工程站(zhan),設(she)備(bei)頂平臺上(shang)一(yi)般(ban)需設(she)置一(yi)臺。


  ④. 在爐(lu)子附(fu)近(jin),軟管站(zhan)的(de)設計要(yao)(yao)求:圓筒(tong)爐(lu),設在地(di)面上和(he)主要(yao)(yao)操作(zuo)平(ping)臺(tai)上;箱(xiang)式爐(lu),設在地(di)面上和(he)主要(yao)(yao)操作(zuo)平(ping)臺(tai)的(de)一端;多室的(de)箱(xiang)式爐(lu),設在地(di)面上和(he)主要(yao)(yao)操作(zuo)平(ping)臺(tai)的(de)一端。


  ⑤. 換熱器和泵區,應設在(zai)地面上靠近柱子處。


  ⑥. 在框架上(shang),軟管站可設(she)置在每層樓面上(shang)(或根據工(gong)藝(yi)的(de)要求)。


  ⑦. 界區(qu)外軟管站的(de)位(wei)置(zhi)應設在需要的(de)地方,如泵房、汽車裝車或火車裝車站、界外管道的(de)吹掃口、置(zhi)換接(jie)口附近,必要時可設在物料(liao)管道低點排凈口處。


  ⑧. 對于(yu)裝置(zhi)中(zhong)間(jian)(jian)罐(guan)區,公用(yong)工(gong)程站應設置(zhi)在罐(guan)區圍(wei)堰外、罐(guan)區和泵之(zhi)間(jian)(jian)的(de)地(di)面(mian)(mian)上(shang)、圍(wei)堤四周靠罐(guan)附近的(de)地(di)面(mian)(mian)上(shang)。對于(yu)大型罐(guan)區,也可在罐(guan)區圍(wei)堤內罐(guan)與罐(guan)之(zhi)間(jian)(jian)設置(zhi)公用(yong)工(gong)程站,以(yi)滿足(zu)15~20m半(ban)徑的(de)覆蓋(gai)面(mian)(mian)積。


  ⑨. 對多層廠房和框架,每層上(shang)應設置公(gong)用(yong)工程軟(ruan)管站。



三、公用工程軟(ruan)管(guan)站(zhan)管(guan)道(dao)配管(guan)設計


  ①. 公用工(gong)程(cheng)軟管(guan)站(zhan)的各(ge)類管(guan)道宜從(cong)管(guan)廊上(shang)總管(guan)的頂(ding)部引(yin)出。

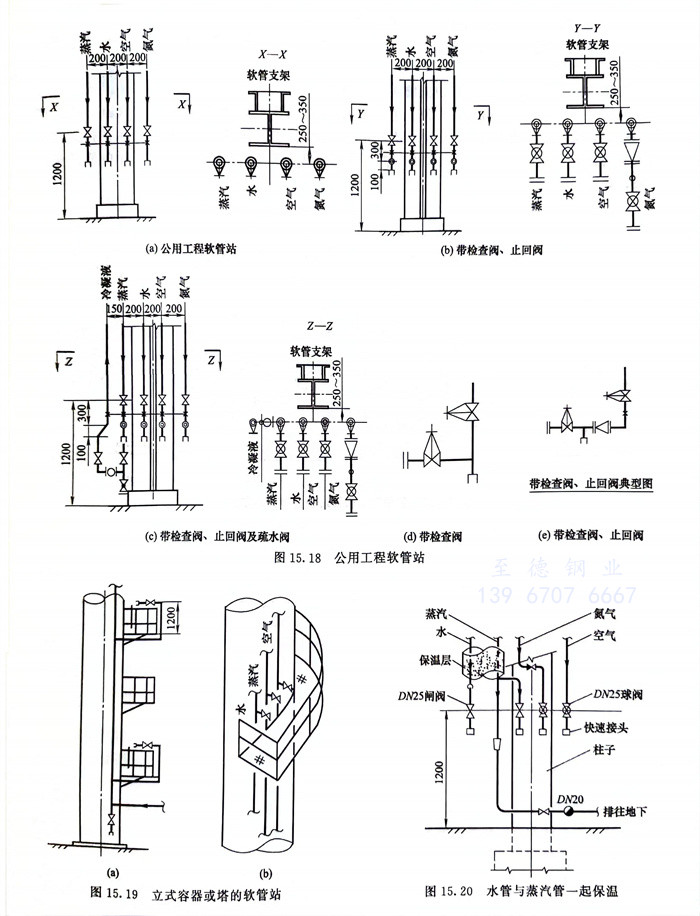

  ②. 公用工程軟管(guan)(guan)站(zhan)的切斷閥宜設(she)在操作平(ping)臺(tai)或地面以(yi)上(shang)1.2m處。如軟管(guan)(guan)站(zhan)高于管(guan)(guan)廊上(shang)的總(zong)管(guan)(guan)時,可參(can)照塔平(ping)臺(tai)的軟管(guan)(guan)站(zhan)布置(zhi)閥門,見圖15.18。


  ③. 立式(shi)容器(qi)的(de)(de)軟(ruan)管站宜布置在立式(shi)容器(qi)和(he)它的(de)(de)平(ping)臺之間的(de)(de)空隙內,如圖(tu)15.19所示(shi),其軟(ruan)管接(jie)頭應朝(chao)下安裝(zhuang),若條件允許可(ke)水平(ping)安裝(zhuang)。但(dan)軟(ruan)管連(lian)接(jie)管不得(de)妨礙(ai)人(ren)孔(kong)蓋(gai)的(de)(de)開啟。


  ④. 軟管(guan)(guan)(guan)(guan)(guan)站(zhan)的管(guan)(guan)(guan)(guan)(guan)道(dao)一般均(jun)為DN25,特殊要求除外(wai)。管(guan)(guan)(guan)(guan)(guan)子、管(guan)(guan)(guan)(guan)(guan)件、閥(fa)門等(deng)材料(liao)選(xuan)用應(ying)符(fu)合管(guan)(guan)(guan)(guan)(guan)道(dao)等(deng)級規定。與軟管(guan)(guan)(guan)(guan)(guan)相連(lian)接(jie)宜(yi)采用快速管(guan)(guan)(guan)(guan)(guan)接(jie)頭(tou),各介質(zhi)管(guan)(guan)(guan)(guan)(guan)道(dao)所用接(jie)頭(tou)的形式或規格(ge)宜(yi)有所區別。


  ⑤. 如果工藝或(huo)項(xiang)目有(you)要求,在某些介質(zhi)的(de)切斷閥前(qian)加裝止回閥。止回閥應(ying)安裝在水平管道上。


  ⑥. 在寒冷(leng)地區為了(le)防凍(dong),宜將水管(guan)(guan)與蒸(zheng)汽管(guan)(guan)一起保溫,如圖(tu)15.20所示(shi),使(shi)蒸(zheng)汽管(guan)(guan)起到(dao)伴管(guan)(guan)的(de)作(zuo)用,但應(ying)使(shi)兩管(guan)(guan)之間(jian)保持適當(dang)間(jian)距,使(shi)水管(guan)(guan)不凍(dong)結亦(yi)不過熱。


  ⑦. 布置(zhi)位置(zhi)低于蒸(zheng)汽(qi)總管(guan)軟(ruan)管(guan)站的蒸(zheng)汽(qi)管(guan),當項目有要求(qiu),可在其(qi)切斷閥前設(she)疏(shu)水(shui)閥組(zu)(zu),隨時排放冷(leng)凝液。如(ru)工藝(yi)要求(qiu)回收蒸(zheng)汽(qi)冷(leng)凝液,即(ji)將疏(shu)水(shui)閥組(zu)(zu)后管(guan)線引回蒸(zheng)汽(qi)冷(leng)凝液總管(guan)。布置(zhi)高于蒸(zheng)汽(qi)總管(guan)的軟(ruan)管(guan)站的蒸(zheng)汽(qi)管(guan)不需設(she)疏(shu)水(shui)閥組(zu)(zu)。





四、軟(ruan)管(guan)的(de)配(pei)置


  ①. 一(yi)(yi)個(ge)公用(yong)(yong)工(gong)程軟(ruan)(ruan)管(guan)(guan)站所配用(yong)(yong)的軟(ruan)(ruan)管(guan)(guan)數量:在(zai)無(wu)特殊要求下(xia),可(ke)配用(yong)(yong)兩根,一(yi)(yi)根用(yong)(yong)于熱水、蒸(zheng)汽,一(yi)(yi)根用(yong)(yong)于氮氣、壓(ya)縮(suo)空氣和水。


  ②. 在合適(shi)的(de)位置(zhi)設(she)置(zhi)兩個軟管(guan)架,以便吊掛(gua)軟管(guan)、


  ③. 有(you)的(de)裝(zhuang)置設(she)計時,沒有(you)按每(mei)個公用工(gong)程(cheng)軟管站(zhan)配置一套軟管,而是每(mei)幾個公用工(gong)程(cheng)款管站(zhan)配置一套軟管。



工程應用:公用工程軟管(guan)站快速接頭方(fang)位的設計

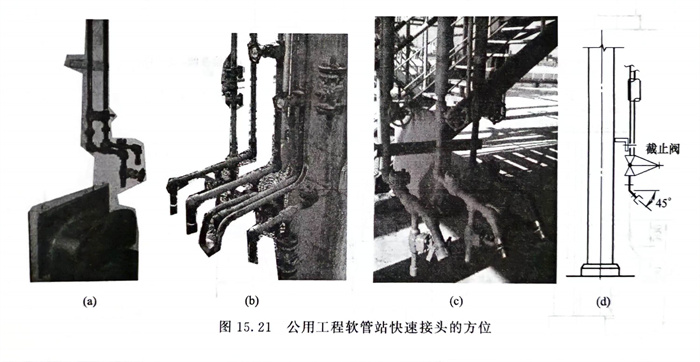

  公用工程軟管站快速(su)接頭(tou)的(de)(de)方(fang)位,見圖(tu)(tu)15.21。有的(de)(de)工程設(she)計(ji)成(cheng)了(le)圖(tu)(tu)15.21(a)、(b)所示的(de)(de)樣式,快速(su)接頭(tou)的(de)(de)方(fang)向(xiang)垂直向(xiang)下,有的(de)(de)工程設(she)計(ji)成(cheng)了(le)圖(tu)(tu)15.21(c)、(d)所示的(de)(de)樣式,快速(su)接頭(tou)的(de)(de)方(fang)向(xiang)垂直向(xiang)下45°。工廠操作維護人員普遍(bian)認為圖(tu)(tu)15.21(c)、(d)所示的(de)(de)樣式更(geng)加(jia)方(fang)便、好用。
