12Cr13（1Cr13）410是馬氏體型不銹鋼，經淬火、回火處理以后具有較高的強度、韌性、良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的抗銹性，切削加工性好，焊接性差。主要用于韌性要求較高且具有耐蝕性的受沖擊載荷的部件，如刃具、葉片、緊固件、水壓機閥、熱裂解抗硫腐蝕設備等；若作為耐熱鋼，可制作800℃以下耐氧化用部件。

一、化(hua)學成分

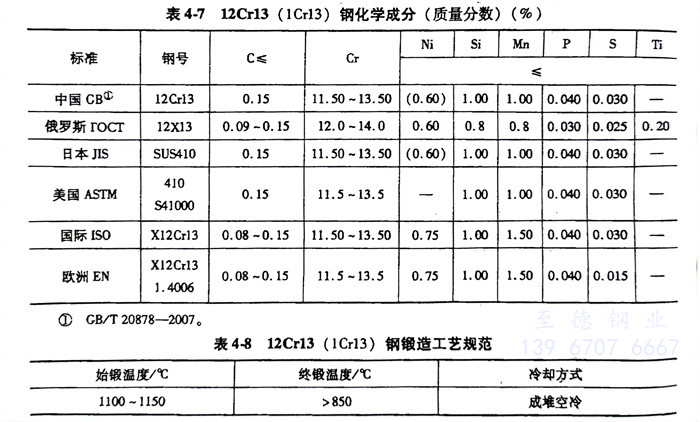

   12Cr13（1Cr13）410不銹鋼的化學成分見表4-7。

二、12Cr13 不銹鋼臨界溫度

   A_c1≈730℃、A_c3≈850℃、A_r3≈820℃、A_r1≈700℃、M_s≈340℃

三、熱加工

  12Cr13（1Cr13）410不銹鋼的鍛造工藝規范見表4-8。

  熱(re)加(jia)(jia)工時最(zui)好(hao)先(xian)緩(huan)慢加(jia)(jia)熱(re)到(dao)800℃，再快速加(jia)(jia)熱(re)到(dao)始(shi)鍛溫度(du)。

四、熱處理

 熱(re)處理過程如下(xia)：

  1. 預備熱(re)處理

     不(bu)完全退(tui)火(huo)：①. 加(jia)(jia)熱溫度(du)730～780℃，空冷，硬度(du)≤229HBW。②. 加(jia)(jia)熱溫度(du)850～900℃，空冷，硬度(du)≤170HBW。

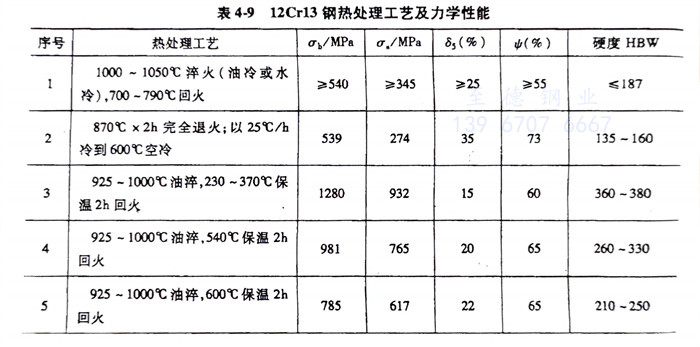

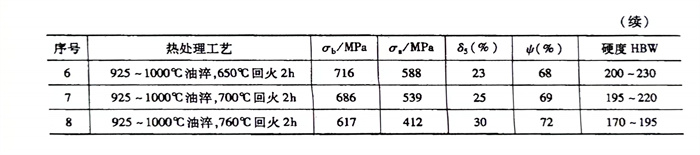

  2. 淬(cui)火及回火見表(biao)4-9

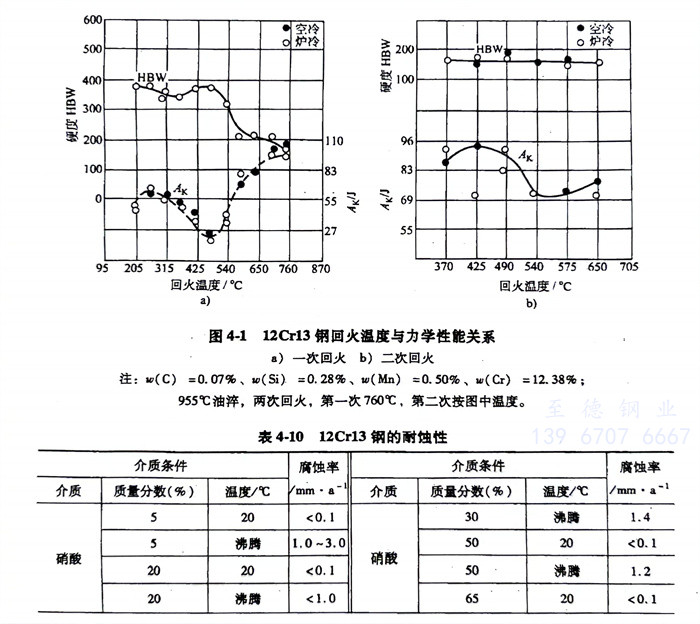

     淬(cui)(cui)火溫度950～1050℃，回火溫度700～750℃。12Cr13鋼(gang)淬(cui)(cui)火后回火溫度與力學(xue)性能(neng)關系見(jian)圖4-1。

五、焊接

  可采用各種焊(han)接工藝，焊(han)條宜采用1Cr18Ni9Ti和1Cr18Ni11Nb，焊(han)后如果(guo)焊(han)縫需(xu)要加工，應進(jin)行退(tui)火處理。

六、耐蝕性

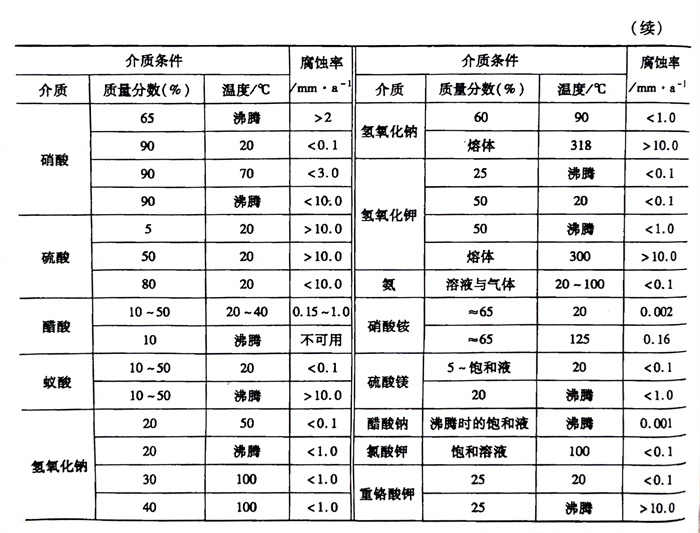

  12Cr13 鋼具有不銹(xiu)性，在室溫的稀硝酸及(ji)弱有機酸中也有一(yi)定耐蝕性（見(jian)表4-10）。
