Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標準件。
一、化(hua)學(xue)成分

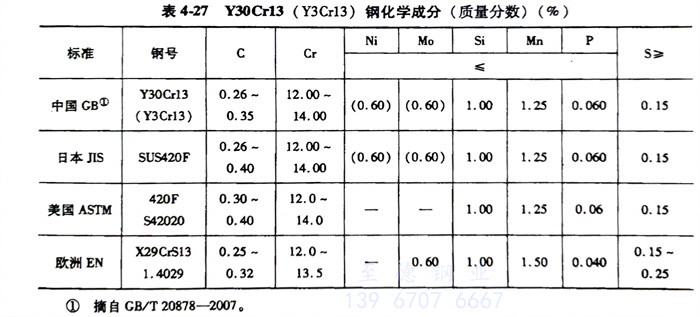

Y30Cr13（Y3Cr13）不銹鋼的(de)化(hua)學成分見表4-27。
二(er)、預備熱處(chu)理
退火溫度(du)800～900℃，緩冷或750℃出(chu)爐(lu)快冷，硬度(du)≤207HBW。
三、淬火(huo)(huo)及回火(huo)(huo)
淬火溫度920～980℃，油(you)冷(leng)；回(hui)火溫度600～750℃，快冷(leng)，硬度217HBW。
四、力學性能

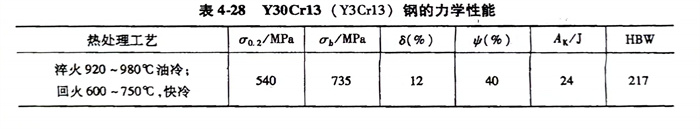

Y30Cr13（Y3Cr13）不銹鋼的力學性能見表4-28。
