香蕉视频app连接

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的香蕉視頻app連接:馬氏體不銹鋼，較香蕉視頻app連接:1Cr13不銹鋼和2Cr13香蕉視頻app連接:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一、化(hua)學成分

 3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的化學成分(fen)見表3-33。

二、室溫力學性能(neng)

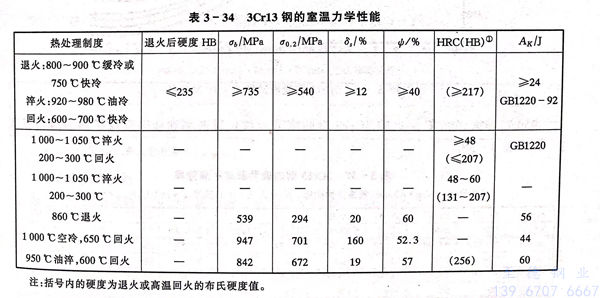

 3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的室溫(wen)力學性能的標準規定值和實測結果(guo)見表3-34。

三、疲勞和(he)斷(duan)裂韌性

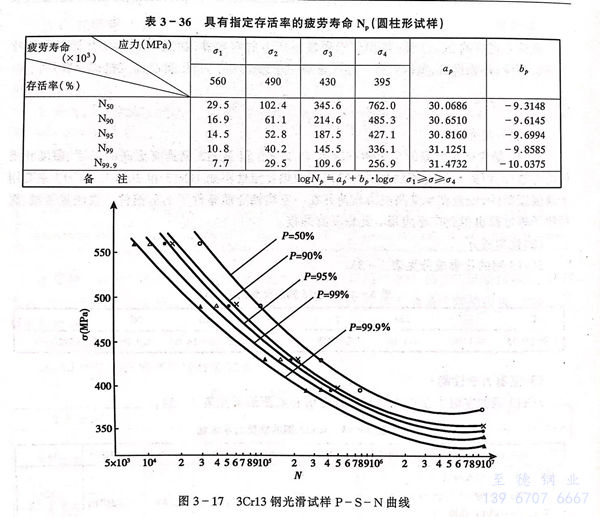

  950℃ 油淬 ，600℃ 回火的(de) 3Cr13不銹鋼的(de)彎曲疲勞性能見表 3-35、表 3-36 和 圖 3-17。

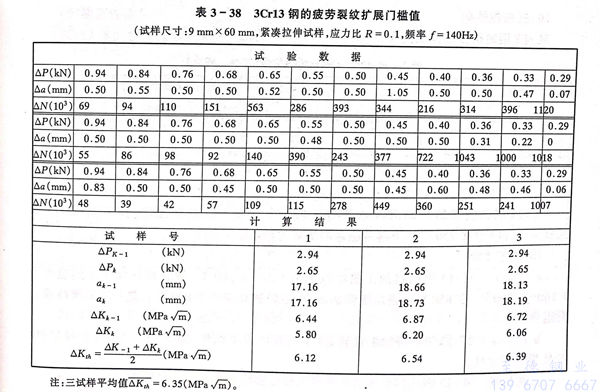

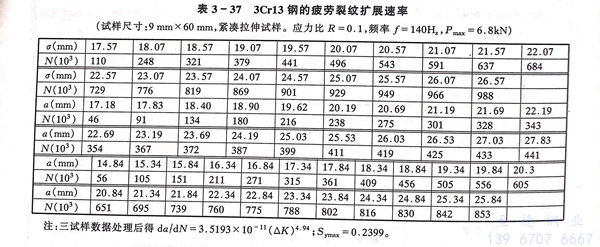

  950℃淬火、600℃回火的(de)3Cr13鋼的(de)疲勞裂(lie)紋(wen)擴(kuo)展速(su)率和疲勞裂(lie)紋(wen)擴(kuo)展門檻值見(jian)表(biao)3-37和表(biao)3-38。

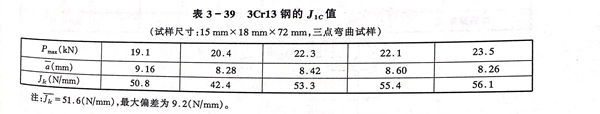

  950℃油淬，600℃回火(huo)的(de)3Cr13鋼(gang)的(de)J1c測定結(jie)果(guo)列于表3-39。

四、高溫力學性(xing)能

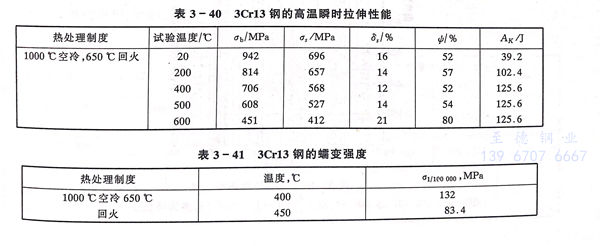

 3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的(de)高溫瞬(shun)時拉(la)伸(shen)性(xing)能(neng)和蠕變性(xing)能(neng)分別(bie)見(jian)表(biao)3-40和表(biao)3-41。

五、抗松弛性能

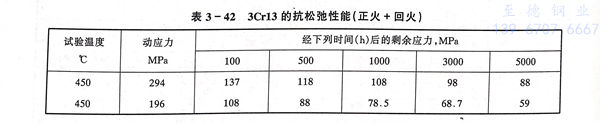

  3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的抗松弛性能見表 3-42。

六、耐(nai)蝕性(xing)及(ji)抗(kang)氧化性(xing)能

 3Cr13、30Cr13、SUS 420J2 不銹(xiu)(xiu)鋼在室(shi)溫的(de)稀硝酸以(yi)及弱的(de)有(you)機酸中具有(you)一(yi)定(ding)的(de)耐蝕性(xing)，但不及1Cr13不銹(xiu)(xiu)鋼和2Cr13不銹(xiu)(xiu)鋼。3Cr13不銹(xiu)(xiu)鋼在750℃以(yi)下(xia)具有(you)穩定(ding)的(de)抗氧化(hua)性(xing)能。

七、工藝性(xing)能

 a. 熱加(jia)工

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的熱(re)(re)加工溫(wen)度(du)范(fan)圍為850～1200℃，適(shi)宜的熱(re)(re)加工加熱(re)(re)溫(wen)度(du)為1160～1200℃，在850℃以(yi)前應緩(huan)慢加熱(re)(re)，冷(leng)裝爐爐溫(wen)應小于800℃。熱(re)(re)加工后緩(huan)冷(leng)或及時退火。

 b. 冷加工(gong)

  3Cr13、30Cr13、SUS 420J2 不(bu)銹(xiu)鋼的冷(leng)加工性(xing)較差，不(bu)推薦冷(leng)加工操作，但3Cr13不(bu)銹(xiu)鋼可生產冷(leng)拉材，冷(leng)軋(ya)板帶和絲材。

 c. 熱處(chu)理

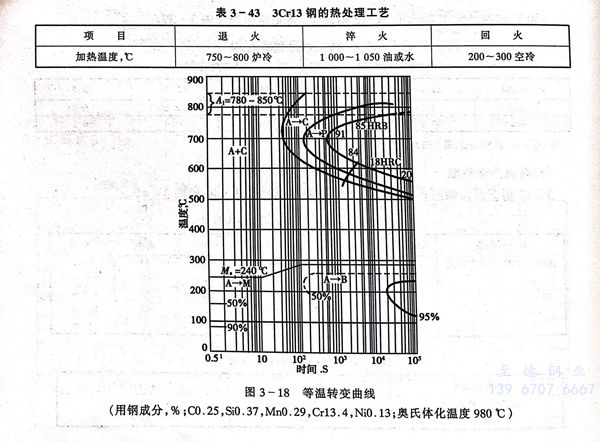

  3Cr13、30Cr13、SUS 420J2 不銹鋼的(de)熱處理制度(du)和等溫轉(zhuan)變曲線見表3-43和圖(tu)3-18。

八、物(wu)理(li)性(xing)能

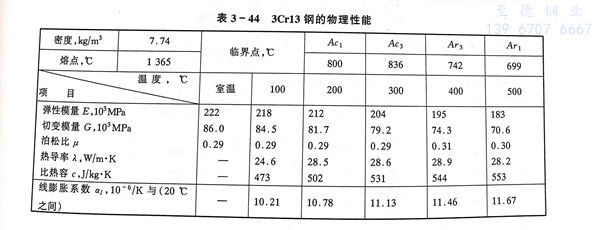

  3Cr13、30Cr13、SUS 420J2 不銹鋼的物(wu)理性能見表 3-44。

九、應(ying)用

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼主要應用于(yu)承(cheng)受(shou)高(gao)載(zai)(zai)荷的(de)結構(gou)件以及(ji)承(cheng)受(shou)高(gao)應力機械(xie)載(zai)(zai)荷并(bing)存腐蝕介質的(de)磨(mo)損件，如300℃以下工(gong)作的(de)刀具(ju)、彈簧；400℃以下工(gong)作的(de)軸、螺(luo)栓(shuan)、閥門、軸承(cheng)等。
